P/N • Núm/Pte. • Réf. P/N 99226000 12 Rev. H • Rev. H • Rév. H 12-9-99
SECCIÓN I. INSTALACIÓN DEL FILTRO.
1. El filtro debe montarse sobre una losa nivelada de hormigón armado
(concreto). Coloque el filtro de tal manera que los instructivos, las
advertencias y el medidor de presión (manómetro) queden visibles al
operador. También coloque el filtro de tal manera que las conexiones de las
tuberías, la válvula de control y la abertura del drenaje (desagüe) queden en
una forma conveniente y accesible para darle servicio y prepararlo para el
invierno.
2. Instale los controles eléctricos (por ejemplo, los interruptores de encendido/
apagado, contadores de tiempo, sistemas de control, etc.) por lo menos a 1.5
metros de distancia del filtro. Esto le permite alejarse del filtro durante el
arranque del sistema.
3. Deje suficiente espacio alrededor del filtro para poder verificar visualmente
que la abrazadera está instalada en la forma correcta, vea la figura 1.
4. Deje suficiente espacio por encima del filtro para poder sacar la tapa del filtro con el fin de limpiarla y darle servicio. Esta
distancia variará de acuerdo con el modelo del filtro que esté usando. Vea la tabla 1 donde aparecen los claros verticales que
se requieren.
5. Al instalar la válvula de gran flujo de descarga de
aire, coloque el filtro de tal manera que éste dirija el
drenaje del agua en forma segura. Gire la válvula de
gran flujo de descarga de aire de tal manera que ésta
dirija en forma segura el aire o el agua purgados. El
agua que se descarga de un filtro o válvula
colocado(a) en forma incorrecta puede crear un
riesgo eléctrico y también daños a la propiedad.
Manual del Propietario del Filtro de Arena
de Gran Rendimiento Eclipse
™
INSTRUCTIVOS IMPORTANTES DE SEGURIDAD
LEA Y SIGA TODOS LOS INSTRUCTIVOS
PROTEJA ESTOS INSTRUCTIVOS
Antes de instalar este filtro de arena de gran rendimiento Eclipse de Pentair Pool Products, lea y siga todos los avisos de
advertencia y los instructivos que acompañan al filtro. El no apegarse a los avisos de seguridad y a los instructivos podría
dar por resultado una lesión grave, la muerte o daños a la propiedad. Comuníquese con su proveedor local para obtener
ejemplares gratuitos o llame a Pentair Pool Products al (805) 523-2400 .
Aviso Importante
A la atención del instalador(a):
Este manual contiene información importante sobre la instalación, operación y uso en forma segura de este
producto. Esta información debe dársele al dueño(a) / operador(a) de este equipo.
ADVERTENCIA

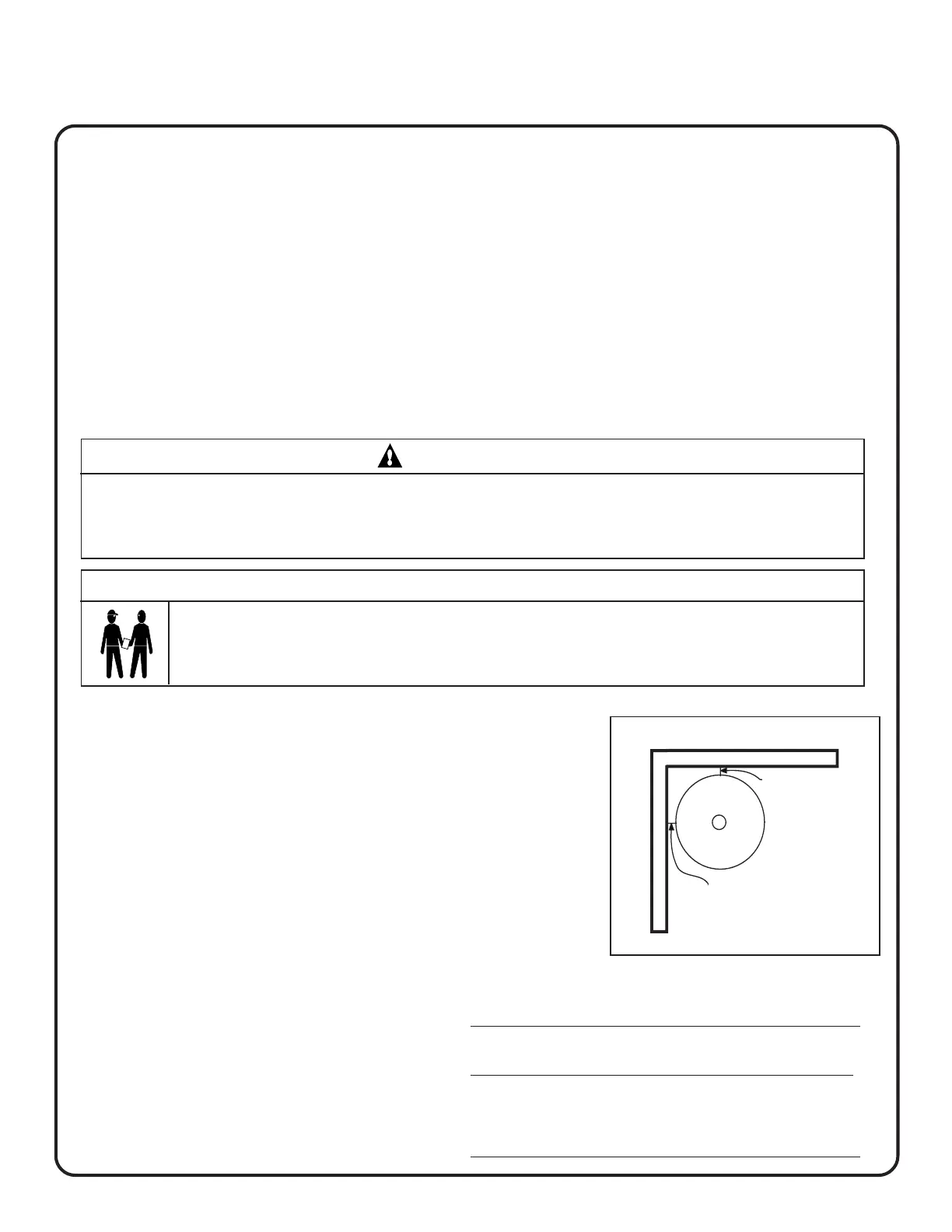

Figure 1
ESPACIO MÍNIMO DE 15 cm
FILTRO
PARED O ESTRUCTURA
PARED O ESTRUCTURA
ESPACIO MÍNIMO
DE 15 cm
Figura 1.
TABLA 1
Modelo Tamaño Claro vertical requerido
58920100 3.5 pies
2
(0.325 m²) 49 pulg. (1.24 m)
58920200 4.6 pies
2
(0.427 m²) 51 pulg. (1.30 m)
58920300 6.5 pies
2
(0.604 m²) 57 pulg. (1.45 m)
Indice
SECCIÓN I. INSTALACIÓN DEL FILTR. ............................................................................................................ 13
SECCIÓN II. OPERACIÓN Y LIMPIEZA DEL FILTRO ....................................................................................... 14
SECCIÓN III. MANTENIMIENTO DEL EQUIPO .................................................................................................. 20
SECCIÓN IV. LOCALIZACIÓN DE FALLAS ........................................................................................................ 21
SECCIÓN V. INFORMACIÓN TÉCNICA ............................................................................................................... 22
