Rev. H • Rev. H • Rév. H 12-9-99 21 P/N • Núm/Pte. • Réf. P/N 99226000
CONSERVE ESTAS INSTRUCCIONES.
SECCIÓN V. INFORMACIÓN TÉCNICA

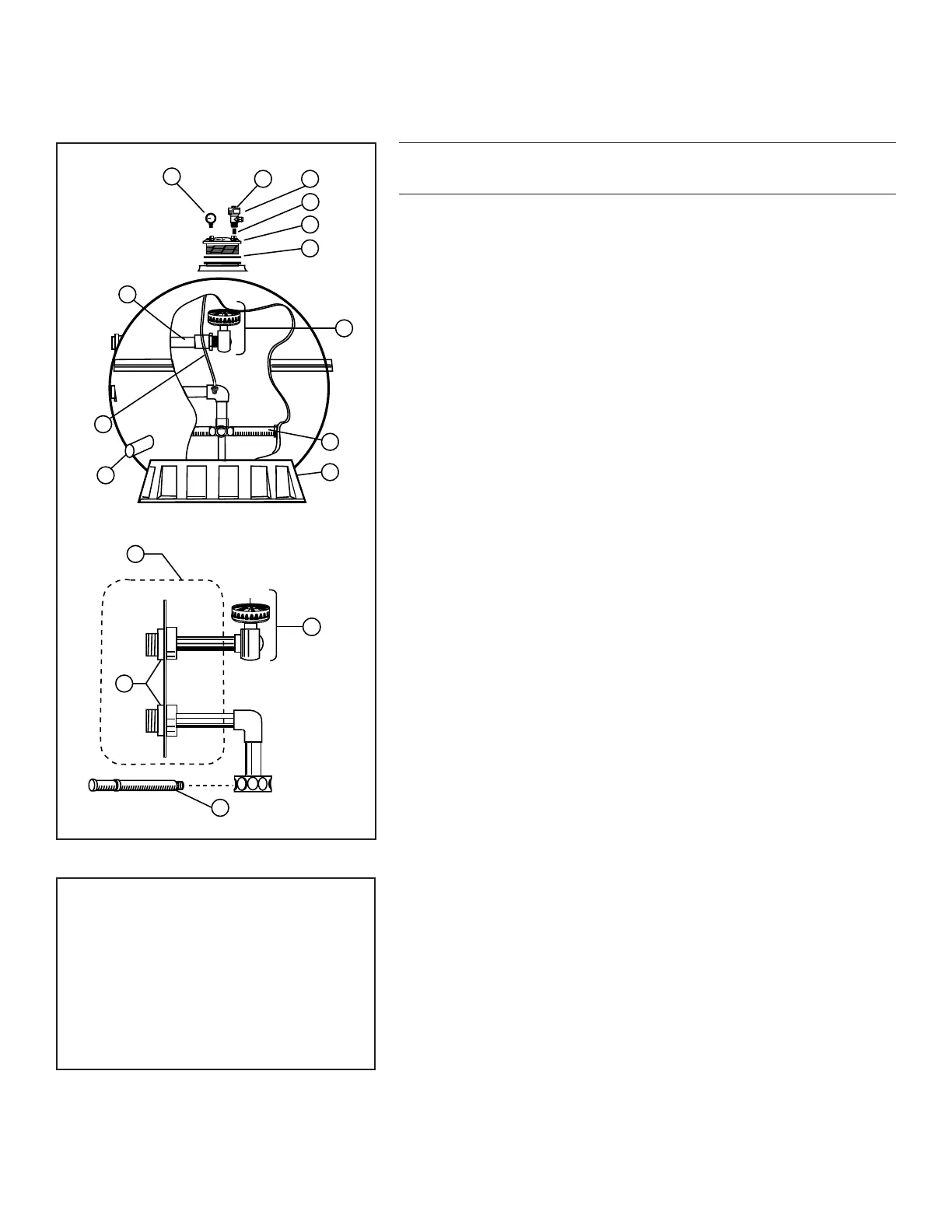

A. ECLIPSE LATERAL DEL MONTAJE DEL FILTRO
Nº Nº Descripción
de de
Artículo parte
1 53003201 Indicador de presión
2 98218900 Enchufe para válvula manual de salida de aire en Flujo elevado
3 98209800 Válvula manual de salida de aire en Flujo elevado
4 57006800 Anillo tórico
5 55022000 Cubierta
6 52000500 Anillo tórico
7 55008300 Ensamblaje para junta - filtro superior de drenaje de 66 cm Í
7 150017 Ensamblaje para difusor - filtro superior de drenaje de 66 cm Î
7 55008900 Ensamblaje para junta - filtro superior de drenaje de 76,20 cm Í
7 150018 Ensamblaje para difusor - filtro superior de drenaje de 76,20 cm Î
7 55009100 Ensamblaje para junta - filtro superior de drenaje de 91,45 cm Í
7 150019 Ensamblaje para difusor - filtro superior de drenaje de 91,45 cm Î
8 55120000 Ensamblaje para caño de drenaje interno de 66 cm Í
8 150020 Ensamblaje para caño de drenaje interno de 66 cm Î
8 55120100 Ensamblaje para caño de drenaje interno de 76,20 cm Í
8 150021 Ensamblaje para caño de drenaje interno de 76,20 cm Î
8 55120200 Ensamblaje para caño de drenaje interno de 91,45 cm Í
8 150022 Ensamblaje para caño de drenaje interno de 91,45 cm Î
9 51999100 Pieza para tubo de servicio de aire, filtro de 0,94 cm Ê fuera de diametro
9 55020300 Pieza para tubo de servicio de aire, filtro de 66 cm Ë Í
9 150023 Pieza para tubo de servicio de aire, filtro de 66 cm Î Ï
9 150037 Pieza para tubo de servicio de aire, filtro de 66 cm Ð
9 55020800 Pieza para tubo de servicio de aire, filtro de 76,20 cm y 91,45 cm Ë Í
9 150024 Pieza para tubo de servicio de aire, filtro de 76,20 cm y 91,45 cm Î Ï
9 150038 Pieza para tubo de servicio de aire, filtro de 76,20 cm y 91,45 cm Ð
9 150044 Pieza para tubo de servicio de aire, filtro de 91,45 cm Ð
10 55025800 Lateral, filtro inferior de drenaje de 66 cm (9,84 cm), 8 por filtro Ì
10 55025900 Lateral, filtro inferior de drenaje de 76,20 cm (20 cm), 8 por filtro Ì
10 55026300 Lateral, filtro inferior de drenaje de 91,45 cm (25,40 cm), 8 por filtro Ì
11 55007800 Ensamblaje de drenaje, completo
11 86300300 Accesorio, drenaje de arena/agua
11 86300400 Tapa para drenaje
11 86300500 Junta de tapa de drenaje
12 55226100 Base, filtro de 66 cm
12 55235000 Base, filtros de 76,20 cm y 91,45 cm
13 53007111 Accesorio, mamparo, exterior
51021500 Junta, mamparo
52000100 Anillo tórico, mamparo, (1) requerido
52000200 Anillo tórico, mamparo, (2) requerido
55023200 Embudo, contenedor de arena, filtros de 66 cm, 76,20 cm y 91,45 cm
1
2
3
4
5
6
7
8
9
11
12
10
13
10
7
8
NOTAS
Ê Usado en filtros fabricados antes de 9-94.
Ë Usado en filtros fabricados después de 9-94.
Ì Los laterales recientemente mejorados se adaptan
a los bujes fabricados previamente.
Í Usado en filtros fabricados antes de 11-98.
Î Usado en filtros fabricados después de 11-98.
Ï Usado en filtros fabricados antes de 11-1-99.
Ð Usado en filtros fabricados después de 11-1-99.
