P-QSG-VSD2 - Rev. September 2017
27
INTELLIFLO VSD 2 - QUICK START GUIDE
DEUTSCH
FRANÇAIS
ITALIANO
NEDERLANDS
ENGLISH
ESPAGNÕL
Câblage
1. Assurez-vous que tous les disjoncteurs électriques et les interrupteurs soient éteints avant de
câbler le moteur.
CHARGE STOCKÉE - Attendez au moins soixante (60) secondes avant l’entretien
2. Assurez-vous que la tension d’alimentation répond aux exigences indiquées sur la plaque
signalétique du moteur. Si ces exigences ne sont pas remplies, des dommages permanents au
moteur peuvent survenir.
3. Pour les tailles de câblage et les directives générales pour une installation électrique appropriée,
suivez les spécifications du Code national de l’électricité et des codes locaux au besoin.
4. Utilisez un détendeur et assurez-vous que toutes les connexions électriques soient propres et
serrées.
5. Coupez les câbles à la longueur appropriée afin qu’ils ne se chevauchent pas ou ne se touchent
pas lorsqu’ils sont connectés.
6. Réinstallez le clavier après avoir connecté le câble à l’entrée extérieure du lecteur et réglez le
clavier dans l’orientation souhaitée avec les (4) vis d’angle.
Remarque: Assurez-vous que le câble du clavier ne soit pas pincé entre le lecteur et le clavier pendant
l’opération.
Spéccatons électrques de la pompe IntellFlo
®
Protection de circuit: Sécurité bipôle 20 A sur le tableau électrique.
Entrée: 230 V CA, 50/60 Hz, 3200 W, monophasé.

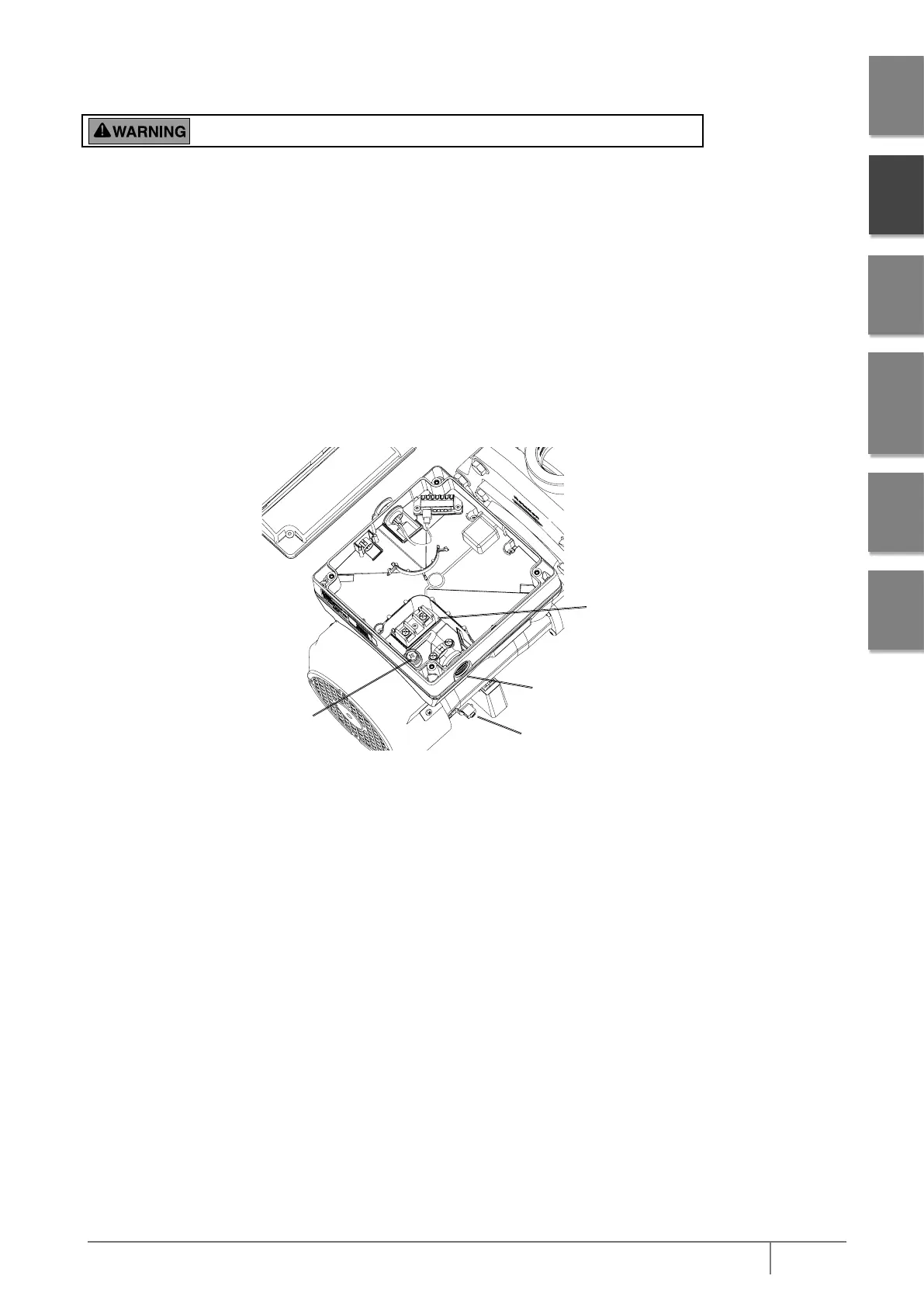

Câble de
connexion du
lecteur
Port NPD
Conduit 1/2 “
Raccordement
du fil de terre
(vis verte)
Patte de liaison
