P-QSG-VSF - Rev.November 2017
64
12:15p
750 RPM
T 0.00 150 WATTS
Running Speed 1
SaveBack
Select
Menu
1
5
2
6
8
4
3
7
1 2 3
4
Quick
Clean
Time
Out
12:15p
750 RPM
T 0.00 150 WATTS
Running Speed 1
SaveBack
Select
Menu
1 2 3
4
Quick
Clean
Time
Out
15
Line 1
Line 2
Line 3
Line 4
9
13
12
10
11
14
Save?

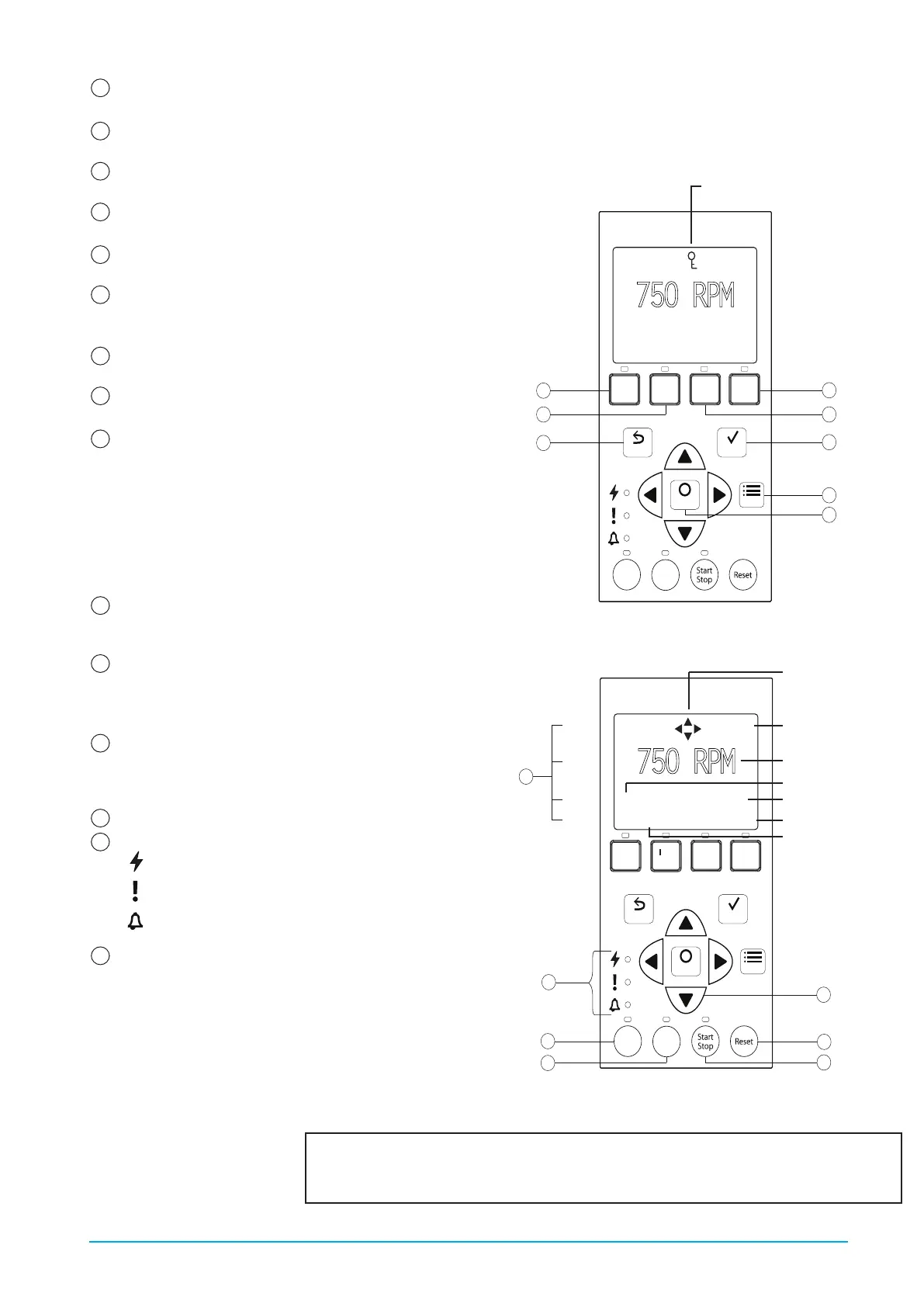

Panel de control #1-8
Panel de control #9-15
Botón 1: Pulse el botón para seleccionar la Programma 1 (750
RPM). El LED encendido indica que la Programma 1 está activa.
Botón 2: Pulse el botón para seleccionar la Programma 2 (1500
RPM). El LED encendido indica que la Programma 2 está activa.
Botón 3: Pulse el botón para seleccionar la Programma 3 (2350
RPM). El LED encendido indica que la Programma 3 está activa.
Botón 4: Pulse el botón para seleccionar la Programma 4 (3110
RPM). El LED encendido indica que la Programma 4 está activa.
Atrás: Retrocede un paso en el menú; sale sin guardar los
ajustes actuales.
Guardar: Guarda la configuración de los elementos del
menú actual. Al ajustar un parámetro, aparecerá el icono
“¿Guardar?”.
Botón Menú: Accede a los elementos del menú si la bomba
se para.
Seleccionar: Pulse para seleccionar la opción mostrada en
pantalla.
Botones de Flecha:
• Flecha arriba: Sube un nivel en el árbol del menú o
aumenta una cifra cuando se edita un parámetro.
• Flecha abajo: Baja un nivel en el árbol del menú o
disminuye una cifra cuando se edita un parámetro.
• Flecha izquierda: Mueve el cursor a la izquierda una
cifra cuando se edita un parámetro.
• Flecha derecha: BMueve el cursor a la derecha una cifra
cuando se edita un parámetro.
ontroles y LED del teclado
Limpieza rápida: La bomba sube a mayores rpm (para vacío,
limpieza, añadir productos químicos, etc.). El LED se ilumina
cuando la función está activa.
Tiempo de desconexión automática: Permite a la bomba
conservar un estado de parada durante un periodo de tiempo
establecido antes de regresar a funcionamiento normal. El
LED se ilumina cuando la función está activa.
Botón Start/Stop: Arranque o detención de la bomba.
Cuando el LED está encendido indica que la bomba está
funcionando actualmente o en un modo para ponerse en
marcha automáticamente.
Botón Reset: Reinicia la alarma o la alerta.
LEDs
Encendido: luz verde con la bomba encendida.
Advertencia: encendido si hay activo un estado de
advertencia.
Alarma: LED iluminado en rojo si se ha producido una
condición de alarma.
Pantalla LCD del panel de control:
• Línea 1 - El icono de la llave indica que está activo un
modo de protección con clave de acceso. Si la protección
con clave de acceso no está activada, no aparece el icono
de la llave.
• Línea 2 - Muestra la velocidad (RPM) actual de la bomba.
• Línea 3 - Cuenta atrás y vatios.
• Línea 4 - Estado actual de la bomba.
5
1
2
3
4
6
7
8
9
10
11
12
13
14
15
Nota: cierre siempre la cubierta del teclado cuando acabe de utilizarlo.
Nota: el uso de destornilladores o bolígrafos para programar la bomba dañará
la cubierta del teclado. Utilice solo los dedos para programar la bomba.
Icono de bloqueo de
teclado
Velocidad actual
Cuenta atrás
Icono “Guardar?”
Hora actual
Consumo
energético actual
Cursores
activos
Función actual
activa
