Pentair INTELLIFLO VSF Series User Manual

P-QSG-VSF - Rev.November 2017
78
12:15p
750 RPM
T 0.00 150 WATTS
Running Speed 1
SaveBack
Select
Menu
1
5
2
6
8
4
3
7
1 2 3
4
Quick
Clean
Time
Out
12:15p
750 RPM
T 0.00 150 WATTS
Running Speed 1
SaveBack
Select
Menu
1 2 3
4
Quick
Clean
Time
Out
15
Line 1
Line 2
Line 3
Line 4
9
13
12
10
11
14
Save?

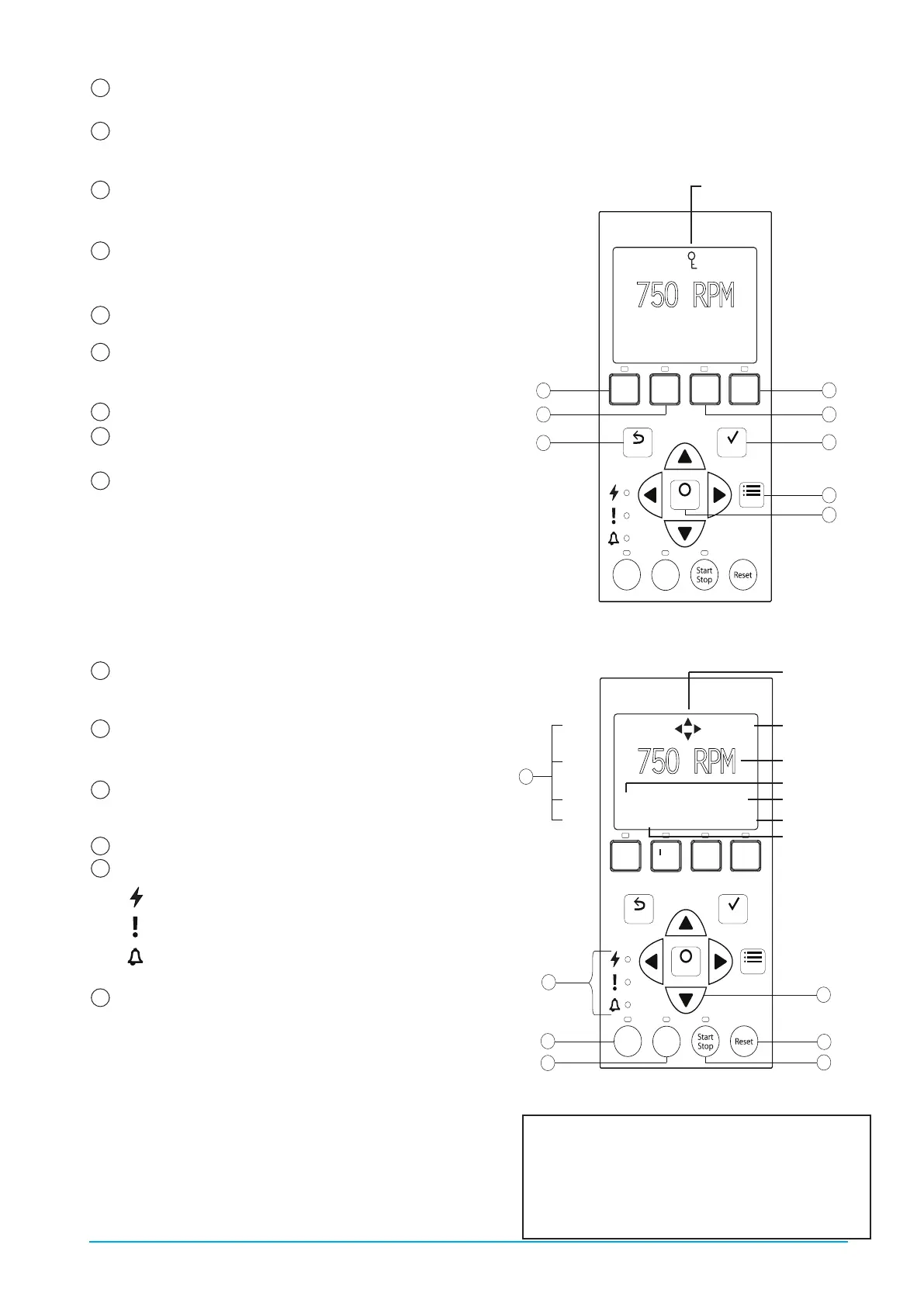

Pannello di controllo #1-8
Pannello di controllo #9-15
Tasto 1: premere il tasto per selezionare il livello Programma 1
(750 giri/min) Il LED acceso indica che la Programma 1 è attiva
Tasto 2: premere il tasto per selezionare il livello Programma
2 (1500 giri/min) Il LED acceso indica che la Programma 2 è
attiva.
Tasto 3: premere il tasto per selezionare il livello Programma
3 (2350 giri/min) Il LED acceso indica che la Programma 3 è
attiva.
Tasto 4: premere il tasto per selezionare il livello Programma
4 (3110 giri/min) Il LED acceso indica che la Programma 4 è
attiva.
Back: retrocede di un passaggio nel menù; esce senza salvare
le impostazioni attuali.
Save: salva l’impostazione della voce di menù attuale. Quando
un parametro viene modificato, sul display apparirà l’icona
“Save?”.
Tasto Menu: accede alle voci dei menu se la pompa è ferma.
Select: premere per selezionare l’opzione attualmente
mostrata sullo schermo.
Tasti freccia:
• Freccia Su: passa al livello superiore nella gerarchia
dei menu o incrementa di un’unità il valore visualizzato
durante l’impostazione.
• Freccia Giù: passa al livello inferiore nella gerarchia
dei menu o diminuisce di un’unità il valore visualizzato
durante l’impostazione.
• Freccia Sinistra: sposta il cursore verso sinistra quando
si modificano le impostazioni.
• Freccia Destra: sposta il cursore verso destra quando si
modificano le impostazioni.
omand e LED sul tasterno
Quick Clean: i giri/min della pompa aumentano (in caso di
aspirazione, pulizia, aggiunta di agenti chimici, etc.). La luce
a LED è accesa quando la funzione è attiva.
Time Out: permette alla pompa di rimanere ferma per un
periodo di tempo prestabilito prima di riavviare il normale
funzionamento. Il LED è acceso quando la funzione è attiva.
Tasto Start/Stop: attiva/arresta la pompa. Quando il LED
è acceso, la pompa è in funzione o è pronta all’avviamento
automatico.
Tasto Reset: resetta gli allarmi e i messaggi di allerta.
LED
On: luce verde quando la pompa è accesa.
Warning: accesa se segnala la presenza di un’anomalia
(messaggio di allerta).
Alarm: LED rosso acceso se segnala una situazione di
allarme.
Pannello di controllo LCD:
• Riga 1 - l’icona con la chiave indica che la modalità
di protezione con password è attiva. Se la modalità di
protezione con password non è attiva, l’icona con la
chiave non comparirà sul display. Mostra anche l’ora
attuale. I cursori attivi appaiono quando il tasto freccia
di inserimento è disponibile.
• Riga 2 - Visualizza la velocità attuale della pompa
(giri/min).
• Riga 3 - Conto alla rovescia e watt.
• Riga 4 - stato e caratteristiche attuali della pompa.
“Save?” appare su questa riga quando una regolazione
di un parametro può essere salvata
5
1
2
3
4
6
7
8
9
10
11
12
13
14
15
Nota: chiudere sempre il coperchio del tastierino
dopo averlo utilizzato.
Nota: l’utilizzo di cacciaviti o penne per
programmare la pompa danneggerà la copertura
del tastierino. Utilizzare le dita solo durante la
programmazione della pompa.
Icona chiave di blocco
Velocitá selezionata
Conto alla rovescia
Icona “Save?”
Ora attuale
Consumo
energetico attuale
Cursori attivi
Funzione
attualmente in
uso

Pentair INTELLIFLO VSF Series Specifications

General

Energy Star Certified	Yes
Horsepower	3 HP
Warranty	3 years
Port Size	2 inch
Motor Type	Permanent Magnet
Programmable Speeds	8
Energy Efficiency	High
