Cablaggio
1. Assicurarsi che tutti gli interruttori elettrici siano spenti prima di collegare il motore.
ATTENZIONE TENSIONE - Attendere almeno sessanta (60) secondi prima di avviare la manutenzione.
2. Assicurarsi che la tensione di alimentazione soddisfi i requisiti indicati sulla targhetta dati apposta
sul motore. Se questi requisiti non sono soddisfatti, può verificarsi un danno permanente del motore.
3. Per le dimensioni dei cavi o e le linee guida generali per una corretta installazione elettrica,
raccomandiamo di seguire le specifiche definite dalla normativa locale vigente.
4. Assicurarsi che tutti i collegamenti elettrici siano puliti e ben stretti.
5. Tagliare i cavi alla lunghezza appropriata in modo che non si sovrappongano o si toccano quando
collegati.
6. Reinstallare la tastiera dopo aver collegato la pompa, riposizionando nuovamente la tastiera
nell’orientamento desiderato con le quattro viti d’angolo (4).
Nota: assicurarsi che il cavo della tastiera non venga schiacciato tra l’unità “drive” e la tastiera
durante la riposizionamento.
Specche elettrche d IntellFlo
®
Protezione circuiti: dispositivo di sicurezza bipolare da 20 amp sul pannello di controllo.
Ingresso:230 Vca, 50/60 Hz, 3200 W, 1 fase

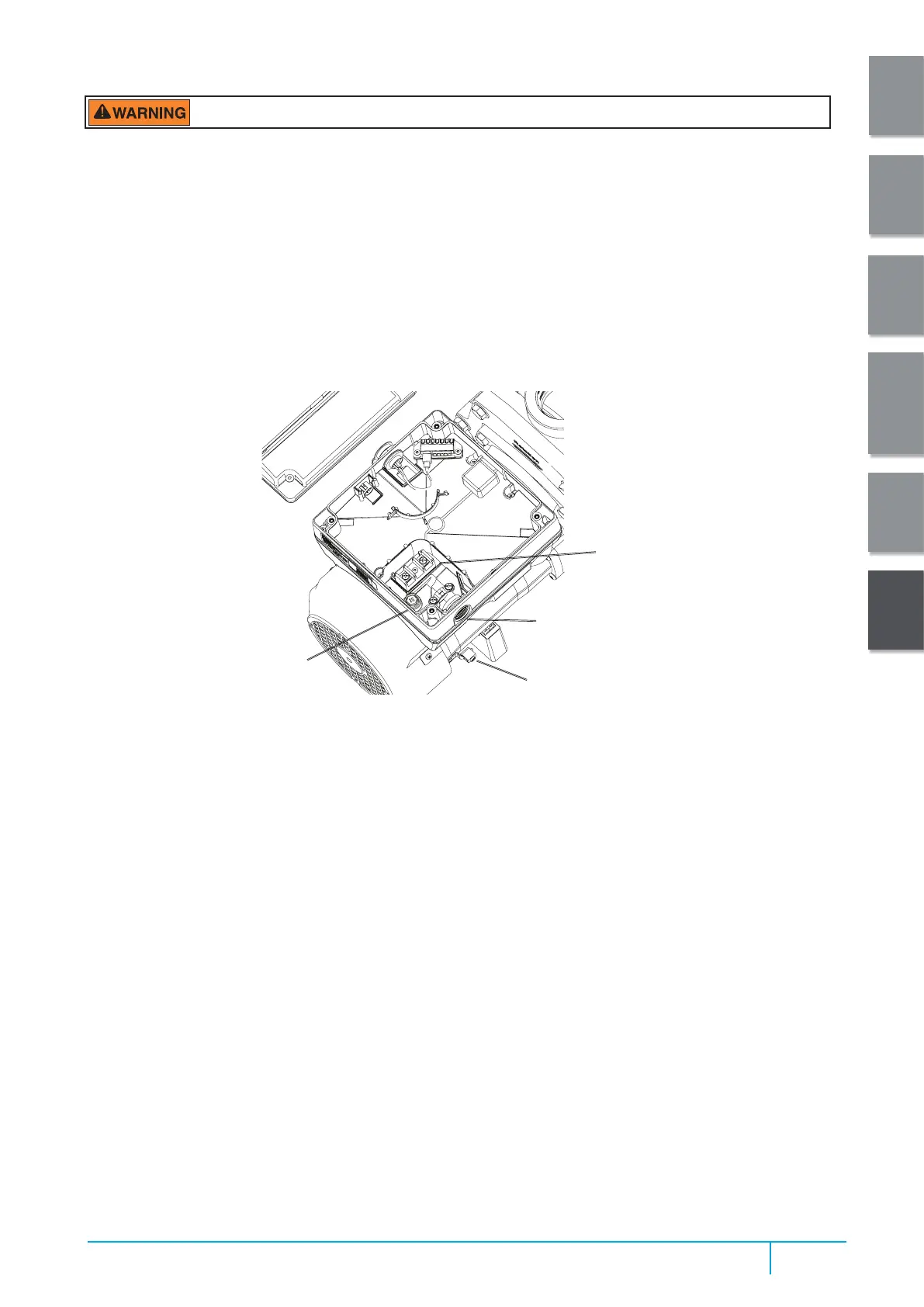

Drive Wiring
Connection
1/2” NPD
porta per condotta
collegamento al filo di
terra (vite verde)
Bonding Lug
