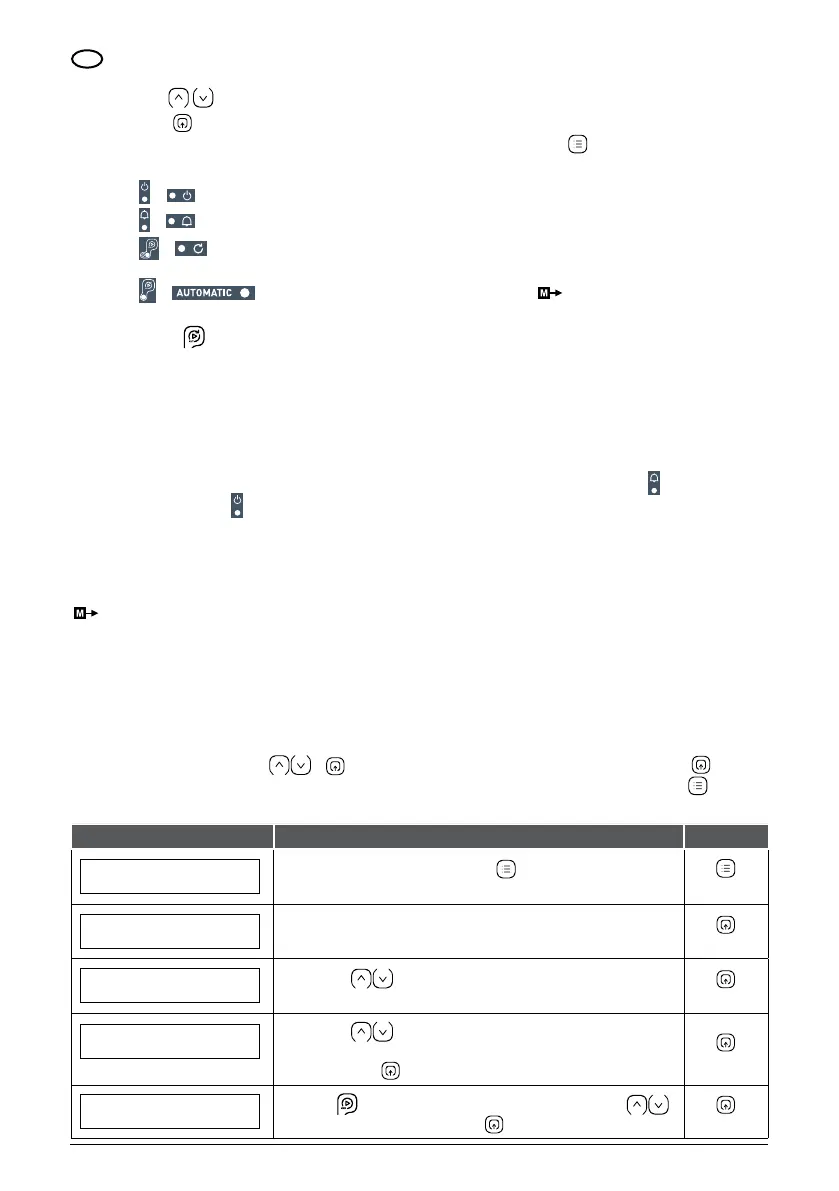

6
IT
4. Pulsanti per aumentare o diminuire valori di programmazione che si mostrano nello schermo (1).
5. Pulsante
ENTER per salvare nella memoria i valori selezionati. Ad ogni pressione segue la presentazione di un nuovo
campo del MENU DI PROGRAMMAZIONE. Per uscire in qualsiasi momento premere
MENU (3).
6. Leds di indicazione:
•
o LED LINE verde: Alimentazione elettrica, si accende se è collegato.
•
o LED FAILURE rosso: lampeggiante per errore momentaneo, a luce fissa per errore definitivo permanente.
•
o LED PUMP giallo: Accesso indica che la pompa è in funzione. Spento indica che la pompa non è in
funzione.
•
o LED AUT verde: pompa accesa in modo automatico. In regime MASTER & SLAVE. Se la
luce e verde lampeggiante indica che è l’ausiliare.
7. Il pulsante
ON/OFF: Permette di passare dal modo AUTOMATICO a MANUALE e viceversa.
MESSA IN MARCIA PLUG AND PLAY
• Procedere all'adescamento della pompa (seguire le indicazioni del manuale della pompa).
• Collegare il dispositivo alla rete elettrica con l'interruttore magnetotermico, tutti gli indicatori luminosi saranno illuminati
istantaneamente. L'apparecchio effettuerà un AUTOTEST di 10 secondi, dopo i quali si spegne il led
“FAILURE” e si
illumina l'indicatore
“LINE”. Il display mostrerà il modello del dispositivo e immediatamente visualizzerà il menu di
configurazione.
• L'apparecchio è pronto per essere configurato.
IN REGIME MASTER & SLAVE.
Se si vuole montare due dispositivi per lavorare in gruppo, procedere in modo analogo ai punti precedenti. L´ordine in cui
colleghiamo i dispositivi non ha importanza. Nella fase di configurazione impostare un dispositivo come “slave” e l´altro come
“master”.
CONFIGURAZIONE
Cambiare i valori mediante i pulsanti
e ENTER per memorizzare dati. Dopo ogni pressione sul pulsante ENTER si
succedono automaticamente i diversi schermi che costituiscono la sequenza di configurazione. Premere il pulsante
MENU per
uscire in qualsiasi momento dalla sequenza di configurazione conservando i valori modificati fino quel momento.
Display Descrizione Pulsante
,2 2 bar
PLAV PRIC
,3 5 bar
Per iniziare la sequenza di configurazione premere il pulsante MENU per 3 secondi quando la pompa è
ferma.
MENU per 3s
MENU
Questo schermo è l’ingresso del menu di configurazione.
ENTER
ITALIANO
LINGUA
Mediante i pulsanti si potrà scegliere tra le seguenti lingue: “LANGUAGE ENGLISH”, “LANGUE
FRANÇAIS”, “LINGUA ITALIANA” e “SPRACHE DEUTSCH “IDIOMA ESPAÑOL”.
ENTER
STOP
I MAX POMPA
Mediante i pulsanti inserire il valore dell'intensità nominale in A della pompa per abilitare la
protezione termica. Questo valore viene indicato nella targhetta delle caratteristiche tecniche del motore della
pompa. Premere il pulsante
ENTER per validare.
ENTER
0
SENSO ROTAZIONE
0 Hz
Con il pulsante START/STOP verificare il senso di rotazione della pompa. Mediante i pulsanti
(0/1) si scambia il senso di rotazione. Premere il pulsante
ENTER per validare.
ENTER
