26
PN957 (25-06-20)
CLAVIER
Le clavier programme le contrôleur de pompe à pression
constante Pentek Intellidrive
®
de Pentair, surveille l’état
de la pompe et affiche les défaillances si elles se produisent.
Chaque touche a une fonction unique (voir Figure 2).
L’écran ACL affiche un texte indiquant l’état de fonctionnement
de l’Intellidrive. D’autres voyants s’allument pour indiquer
que certaines touches sont pressées ou que certaines
actions se produisent.
VENTILATEUR
L’Intellidrive utilise un ventilateur interne à contrôle
thermostatique qui fonctionne automatiquement lorsque
nécessaire pour refroidir les composants d’Intellidrive.
RENSEIGNEMENTS GÉNÉRAUX

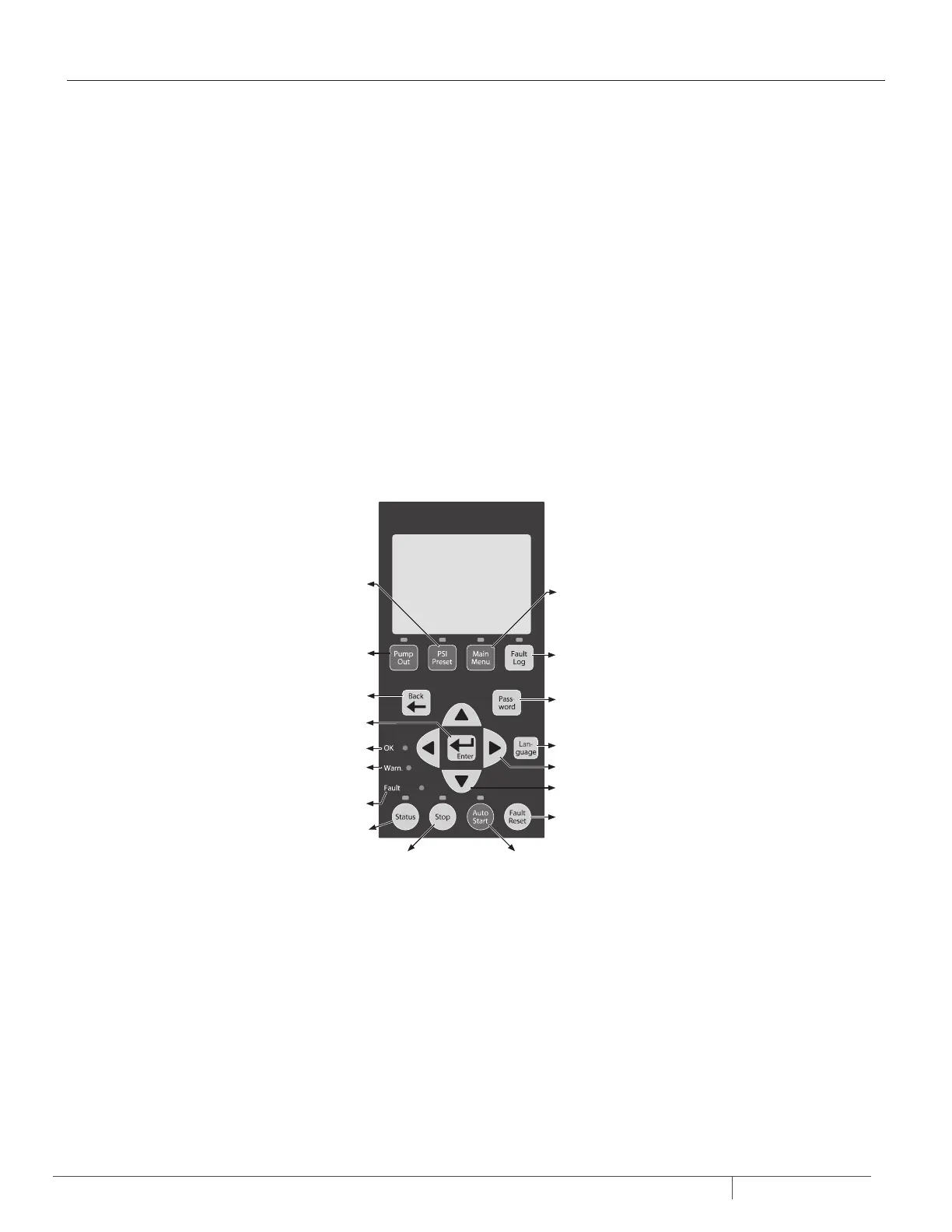

Figure 2 – Fonctions du clavier
Arrête le moteur.
Une défaillance s’est produite.
Sélectionne les éléments du menu et confirme les
changements de valeurs numériques.
Affiche l’état de fonctionnement actuel de l’Intellidrive
et modifie les paramètres d’affichage.
Modifie l’affichage à l’écran précédent.
L’Intellidrive est en Warning Mode (TPM) (mode
d’avertissement); voir la rubrique Dépannage.
Modifie le point de réglage de la pression interne de 15 PSI
Fait fonctionner l’Intellidrive (sans contrôle de pression) pour
permettre à l’installateur de vider le puits.
Les flèches haut et bas permettent de faire défiler
les menus et de modifier les valeurs numériques.
Permet de basculer entre l’anglais, l’espagnol
et le français (l’anglais est la langue par défaut).
Réinitialise la défaillance à l’origine de l’arrêt
de l’Intellidrive ou de la pompe.
Avec un code, verrouille et déverrouille
les touches protégées par un mot de passe.
Les flèches gauche et droite déplacent le curseur.
Affiche les 15 dernières défaillances.
Vérifie le remplissage des conduites, puis démarre
la pompe en mode de pression constante.
Affiche et modifie les paramètres.
TRANSDUCTEUR
du variateur peuvent être modifiés pour utiliser
Le transducteur (voir Figure 1) détecte la pression dans
la conduite et la convertit en un signal électrique.
Se référer au Manuel du propriétaire de la pompe et au Code
national de l’électricité pour connaître le calibre approprié
des fils. L’Intellidrive détecte et traite le signal dans la
commande PID (Proportionnelle, Intégration, Dérivée).
En mode AUTOSTART (démarrage automatique), l’Intellidrive
augmente et diminue la vitesse du moteur de la pompe selon
les besoins pour maintenir une pression constante dans
le système de tuyauterie.
