46
PN957 (25-06-20)
El controlador de presión constante de la bomba Pentair Pentek
Intellidrive
®
está específicamente diseñado para operar bombas
sumergibles de 4” y bombas de instalación superficial con motor
trifásico en aplicaciones de pozos de agua y refuerzo en usos
residenciales.
Cada Intellidrive tiene una clasificación de amperaje de salida
máximo. Cualquier uso de este que esté fuera de los parámetros
de su diseño anulará la garantía. Si se utiliza el Intellidrive con
motores de uso superficial sin la calificación correspondiente
para un Intellidrive de frecuencia variable, puede maximizar la
vida útil de su motor si limita la longitud del conductor a 25 pies.
INFORMACIÓN GENERAL

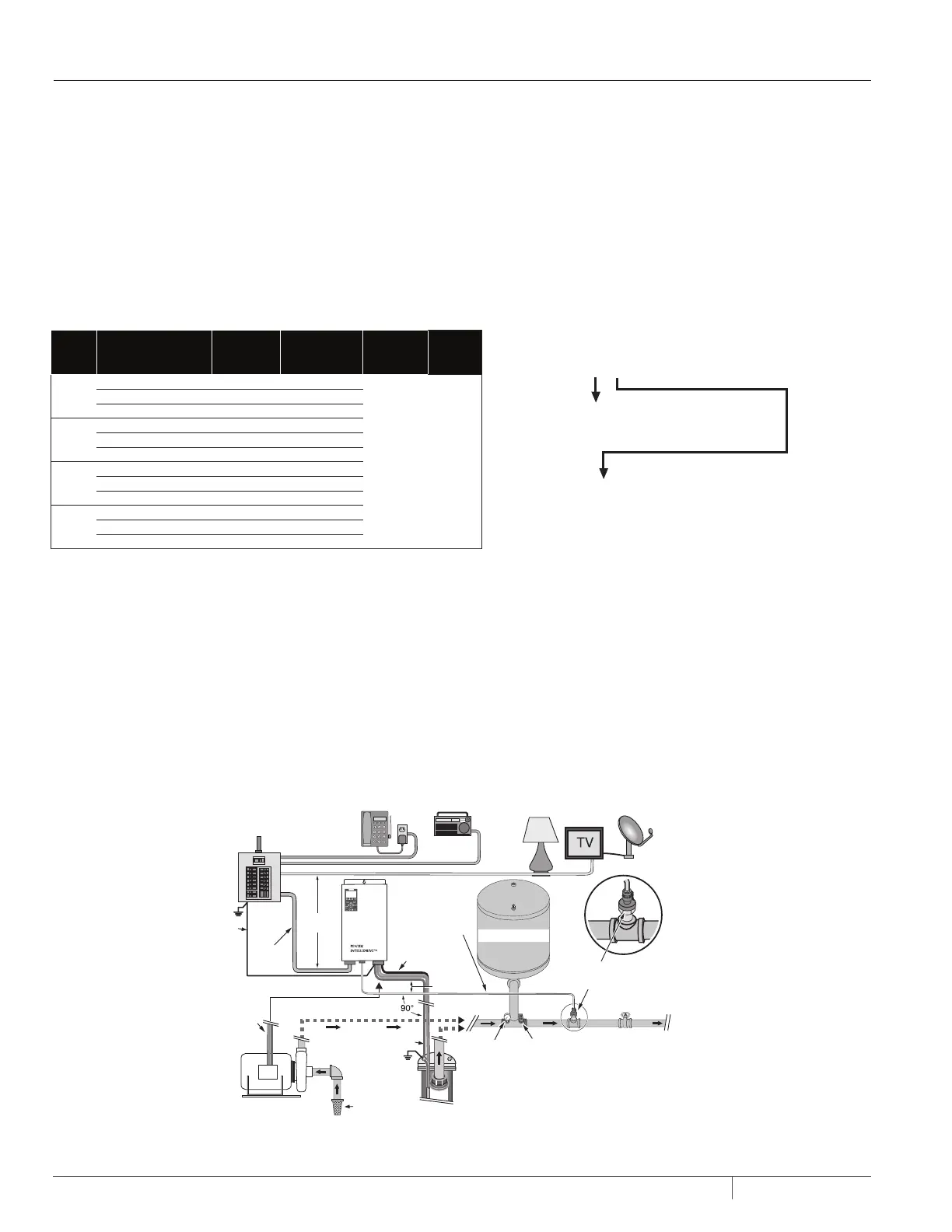

Figura 1 - Configuración típica de instalación residencial
Tanque de presión
NOTA: Las carcasas con clasificación
NEMA 3R requieren conductos
impermeables.
Tierra
Alimentación
desde el
interruptor
8” o
más
Desde
el transductor
al control
Conductores
del motor
8” o más
Transductor; instalar en una
tubería recta aguas abajo
del tanque, al menos a un pie
de distancia de cada lado
de las conexiones de la tubería.
Conductores
del motor
Instalación
sobre la superficie
(solo trifásico)
Válvula
de retención
o seguridad
Instalación
sumergible
Manómetro
Válvula de alivio
de presión (obligatoria)
Al servicio
Tierra
No
a
escala
ESPECIFICACIONES
Voltaje de entrada......................................
monofásico de 230 VCA nominal (190-265 VCA)
Frecuencia de entrada ..............................
50/60 Hz
Rango de temperatura ambiente
..........Menos de 120 °F (50 °C)
Conexiones de salida
..............................
trifásica, trifilar/monofásica o monofásica/bifilar
Longitud máxima del cable del motor
..
1,000 pies
Carcasa......................................................
NEMA 3R
ESPECIFICACIONES ELÉCTRICAS
Modelo Tipo de motor* Rango de HP
Salida máxima
de AMPS
Voltaje
de entrada
Tipo
de carcasa
PID10
BIFILAR, MONOFÁSICO 0.5–1 HP 9.5 A
190 V – 265 V
NEMA
3R para
exteriores
TRIFILAR, MONOFÁSICO 0.5–1 HP 7.5 A
TRIFÁSICO 0.5–1 HP 5 A
PID20
BIFILAR, MONOFÁSICO 0.5–1.5 HP 11 A
TRIFILAR, MONOFÁSICO 0.5–2 HP 13.5 A
TRIFÁSICO 0.5–2 HP 8.5 A
PID30
BIFILAR, MONOFÁSICO 0.5–1.5 HP 11 A
TRIFILAR, MONOFÁSICO 0.5–2 HP 13.5 A
TRIFÁSICO 0.5–3 HP 11.5 A
PID50
BIFILAR, MONOFÁSICO 0.5–1.5 HP 11 A
TRIFILAR, MONOFÁSICO 0.5–2 HP 13.5 A
TRIFÁSICO 0.5–5 HP 18 A
* Seleccionar los Intellidrives según el amperaje de factor de servicio del motor de bomba.
PIDXX
Familia de productos
PID - Pentek Intellidrive
®
Rango de HP
10 = hasta 1.0 HP
20 = hasta 2.0 HP
30 = hasta 3.0 HP
50 = hasta 5.0 HP
El modelo PID10 funcionará con motor bifilar
monofásico, trifilar monofásico y trifásico
de hasta 1 HP.
El modelo PID20 funcionará con motor bifilar
monofásico de hasta 1.5 HP y trifilar monofásico
o trifásico de hasta 2 HP.
El modelo PID30 funcionará con motor bifilar
monofásico de hasta 1.5 HP, trifilar monofásico
de hasta 2 HP o trifásico de hasta 3 HP.
El modelo PID50 funcionará con motor bifilar
monofásico de hasta 1.5 HP, trifilar monofásico
de hasta 2 HP o trifásico de hasta 5 HP.
Consulte el tamaño de cable correcto en el manual del
propietario de la bomba y el Código Nacional de Electricidad.
Cada caja contiene:
Variador de frecuencia Pentek Intellidrive
Transductor de presión
Cable de transductor de presión de 10’
Guía de inicio rápido
Manual de instalación y funcionamiento
Estructura del número de modelo de Pentek Intellidrive
