Pentair Pentek Intellidrive PID10 - Raccordements E;S

36
PN957 (25-06-20)
INSTALLATION DU CÂBLE

au bas du boîtier du contrôleur de pompe à pression constante
Pentek Intellidrive
®
de Pentair pour les fils d’E/S.

les fils. Utiliser un serre-câble pour éviter que le fil ne frotte
et ne provoque un court-circuit.
REMARQUE: Ne jamais introduire un fil d’E/S basse tension

ou les fils du moteur.

1. Dénuder le fil de 1,27 cm (½ pouce)
2. Pousser la borne à ressort vers le haut avec un doigt
ou un tournevis à fente
3. Insérer les fils par le bas
4. Relâcher la borne à ressort

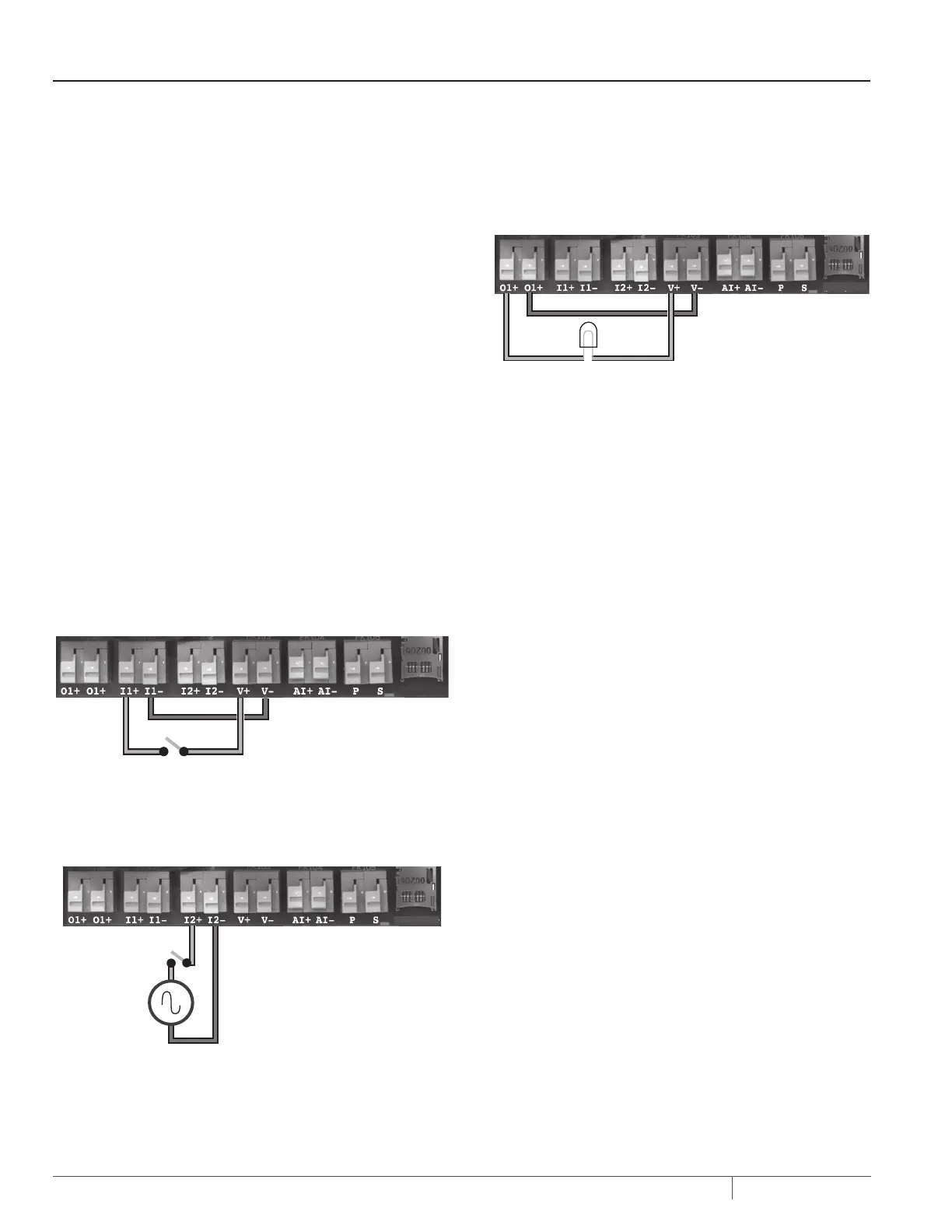

EXEMPLES DE RACCORDEMENT
Les Figures 15 à 18 montrent différents schémas de raccordement
pour des utilisations courantes. Le Tableau 6 décrit l’objet
et la valeur nominale de chaque borne d’E/S.
RACCORDEMENTS E/S
Figure 15 – Entrée avec alimentation interne de 24 volts
CARTE SD
6540 0412
6541 0412
115Vca
ou
230Vca
+
-
CART
E SD
Figure 16 – Entrée externe avec alimentation externe
6542 0412
CARTE SD
Figure 17 – Relais de sortie avec alimentation interne de 24 volts
