48
PN957 (25-06-20)
INSTALACIÓN
INTERRUPTOR Y CALIBRE DE LOS CABLES
Motor Voltios HP del motor
Calibre del cable
de entrada
Interruptor* Generador (kVA)**
Bifilar
230 1/2 14 15 2.2
230 3/4 12 15 3.1
230 1 12 20 4.4
230 1-1/2 10 25 5.3
Trifilar
230 1/2 14 15 2.3
230 3/4 12 15 3.0
230 1 12 15 3.5
230 1-1/2 10 25 5.3
230 2 10 25 5.8
Trifásico
230 1/2 14 15 2.1
230 3/4 14 15 2.8
230 1 12 15 3.4
230 1-1/2 12 20 4.4
230 2 10 25 5.5
230 3 10 30 7.3
230 5 6 50 12.6
*Con interruptores del tamaño adecuado, el Intellidrive está protegido contra cortocircuitos en la entrada y la salida.
No hay riesgo de incendio ni de choque eléctrico a causa de un cortocircuito. El Intellidrive tiene protección contra
sobretensión NEC Clase 10.
** Tamaño mínimo del generador: 240 V.

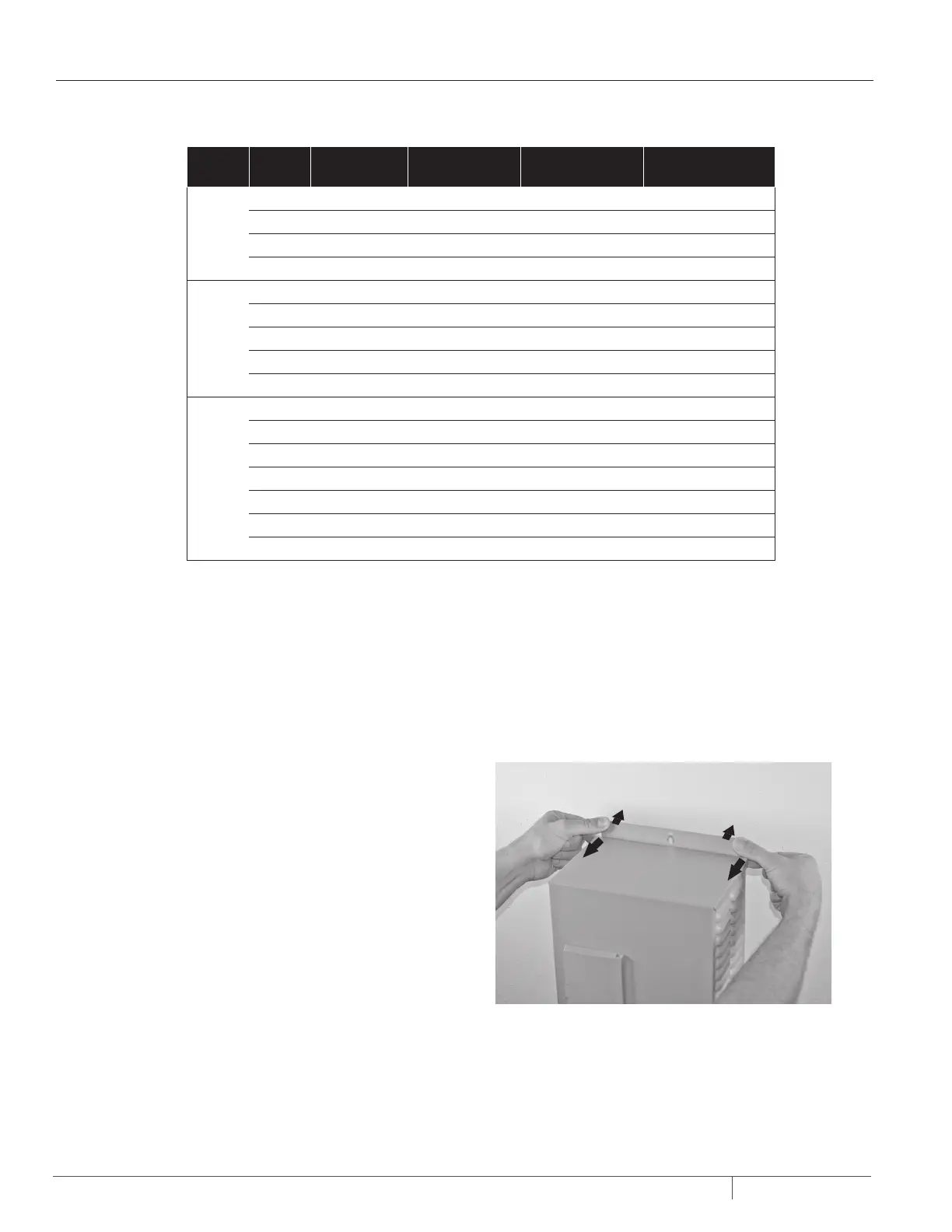

Figura 3 - Separe la tapa de la placa trasera
INSTALACIÓN
Para instalar el controlador de presión constante de la bomba
Pentair Pentek Intellidrive
®
:
1. Primero retire la cubierta empujando hacia atrás y sacando
el tornillo en la parte inferior de la cubierta delantera.
2. Empuje la placa posterior con los dedos pulgares mientras
tira la cubierta hacia usted con los dedos índices para crear
un espacio (figuras 3 y 4).
3. Tire de la parte inferior de la cubierta hacia usted. Levante
la cubierta y retírela (figura 5).
4. Una vez extraída la cubierta, instale de manera permanente
el Intellidrive con el orificio superior ranurado y los tres
orificios inferiores (para la instalación sobre una superficie
plana) o el orificio central inferior (para fijarlo a un poste o
montante). Ver Figura 6.
5. Verifique que los orificios de ventilación del Intellidrive no
estén bloqueados y que haya suficiente espacio a su alrededor
para permitir un flujo de aire libre (mínimo espacio libre de 3”
arriba, abajo y laterales). Ver Figura 6. Una vez instalado
el Intellidrive, puede conectar el cableado eléctrico.
