49
PN957 (25-06-20)
6. Para volver a colocar la cubierta del Intellidrive, enganche
su parte superior en la placa posterior (no olvide dejar un
espacio). Baje la parte inferior de la cubierta a la posición
correcta. Empuje la cubierta de manera uniforme contra
la placa posterior para eliminar el espacio. Ver Figura 7.
7. Vuelva a colocar el tornillo en la parte inferior
de la cubierta delantera.
INSTALACIÓN

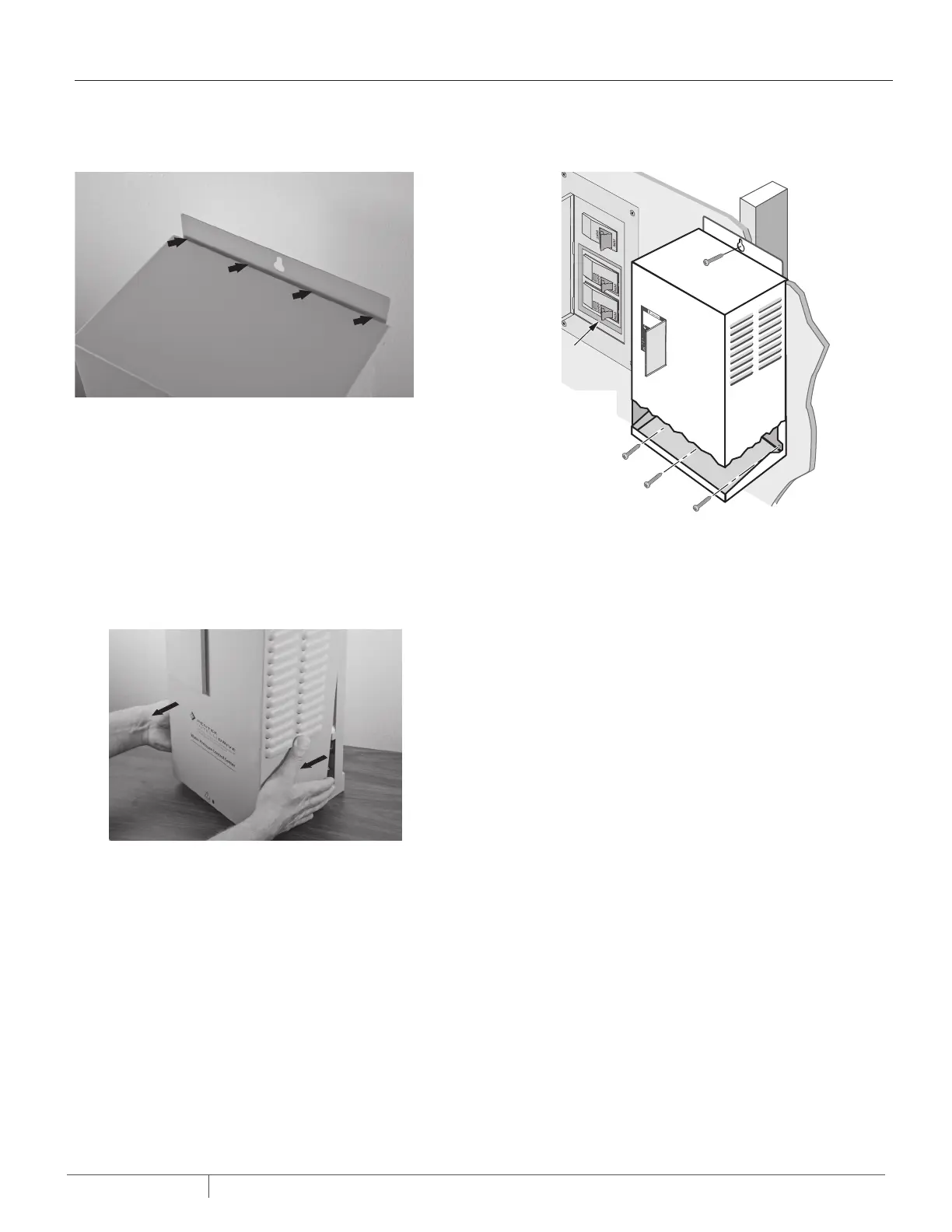

Figura 4 - Separación entre tapa y placa trasera
Interruptor
típico
de 230 VAC
(doble ancho)
Figura 6 - Separe la tapa de la placa trasera
Figura 5 - Cubierta extraíble
CABLEADO
Para facilitar el cableado, el área que contiene los cables
de la carcasa no tiene otros elementos electrónicos además
de los bornes. Los orificios y recortes para conductos están
ubicados de manera tal que se pueda alimentar el cable
directamente a través de los conectores y que se doble
lo mínimo indispensable. Los bornes admiten cables
de 6 a 14 AWG.
Las instalaciones que requieren cables de mayor calibre que
6 AWG se deben realizar a través de una caja de empalme
externa. Deslice el cable de 6 AWG desde el Intellidrive hasta
la caja de empalme y luego haga las conexiones externas
con capuchones de conexión al cable del calibre correcto.
NOTA: Para facilitar el cableado, los bornes de entrada
y del motor se desenchufan desde la caja. Tire hacia abajo
para quitarlos y facilitar el acceso (figura 8).
Verifique que los conectores de los bornes estén bien
conectados cuando los vuelva a colocar. Se recomienda
conectar todos los cables de salida (los de calibre más grande)
primero, y luego todos los cables de entrada.
