PN957 (25-06-20)
CONEXIONES DE LA BOMBA
Si se utiliza el controlador de presión constante de la bomba
Pentair Pentek Intellidrive
®
con motores superficiales (solo
trifásicos) sin calificación para un variador de frecuencia
Intellidrive, puede maximizar la vida útil de su motor si limita
la longitud del conductor a 25 pies. Consulte el calibre de cable
correcto en el manual del propietario de la bomba y el Código
Nacional de Electricidad y los códigos locales.
La salida del Intellidrive es monofásica (bifilar o trifilar)
o trifásica, según el motor seleccionado al inicio. Los bornes
de potencia de salida (conexiones de los cables del motor)
están ubicados en el lado inferior derecho del Intellidrive
y están marcados con R (rojo), Y (amarillo) y B (negro).
Para seleccionar el calibre del cable, multiplique la longitud
del cable por 0.95 y luego consulte el calibre de cable correcto
en el manual del propietario de la bomba, el Código Nacional
de Electricidad y los códigos locales.
NOTA: Independientemente de lo que diga el manual del propietario,
la LONGITUD del cable no puede superar los 1000 pies (305 m).
NOTA: El bifilar monofásico se conecta a Y+B, no a R+B.
VENTILADOR
El Intellidrive utiliza un ventilador interno de control termostático
que funciona automáticamente cuando es necesario enfriar los
componentes del Intellidrive.
INSTALACIÓN
Figura 7 - Funciones del teclado
5999 0509
Borne
extraíble
(tirar hacia
abajo)
Borne
extraíble
(tirar hacia
abajo)
01+ 01+ I1+ I1- I2+ I2- V+ V- AI+ AI- P N Tarjeta SD
Conexiones del cable
del transductor
Motor sumergible: Trifásico/Trilar Monofásico, siga los colores de arriba
Motor sumergible: Monofásico/bilar, conecte a Y y B, en cualquier orden.
Motores sobre la supercie: L1 a R, L2 a Y, L3 a B, revise la rotación.
Tornillo
a tierra de salida
Conexiones
de potencia
de entrada
Rojo
Amarillo
Negro
Salida de puesta a tierra
Entrada
de puesta a tierra
6539 0412
Conexiones del motor
Rojo a AI+
Negro a AI-
Recubrimiento de cable/borne verde
Tornillo a tierra
de entrada

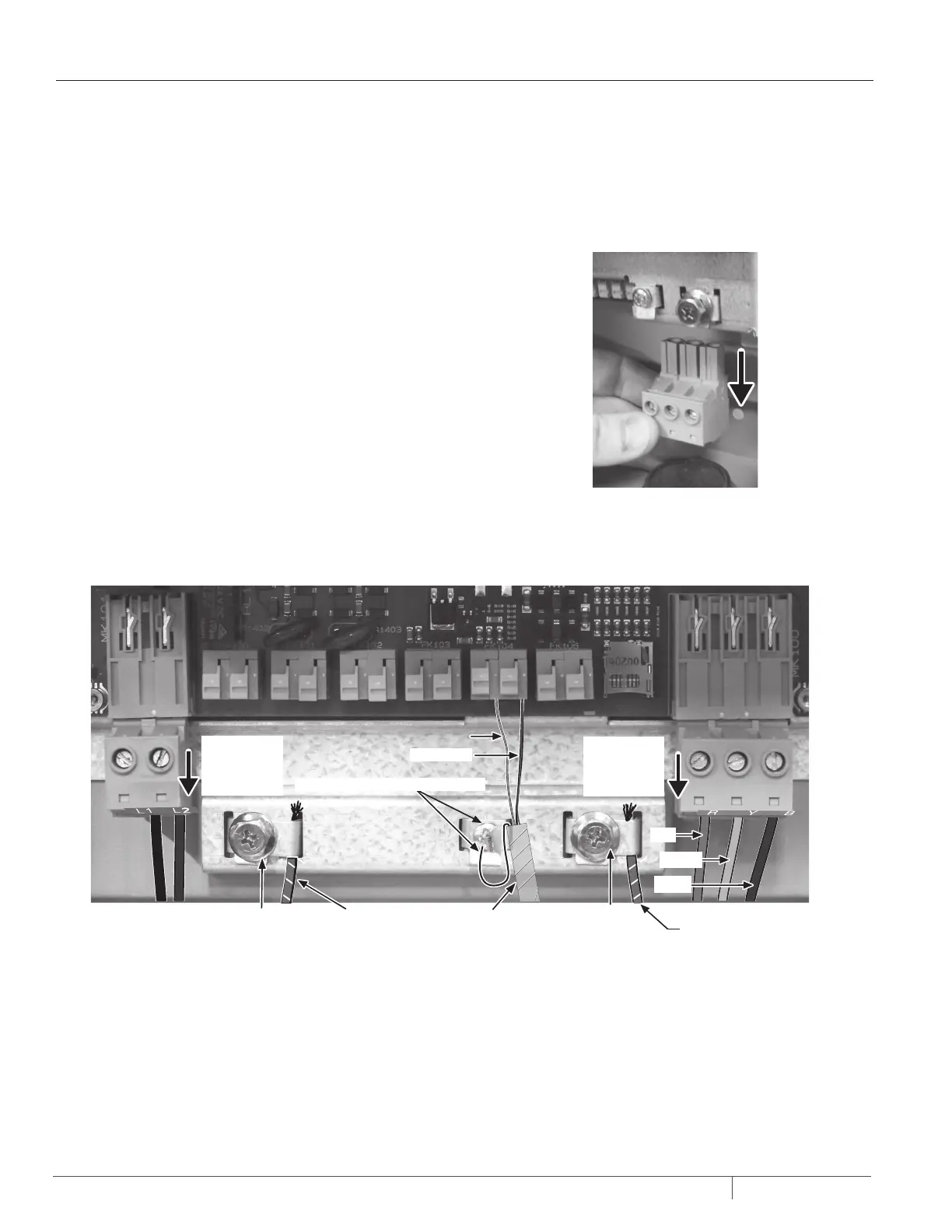

Figura 8 - Conexiones de cableado básicas
