57
PN957 (25-06-20)
INSTALACIÓN DE LOS CABLES
El controlador de presión constante de la bomba Pentair Pentek
Intellidrive
®
tiene tres recortes para conductos de 1/2” en la parte
inferior de la carcasa para los cables de entrada/salida.
Abra el recorte más cercano de 1/2” y pase los cables a través
del mismo. Use un sujetador de cables para evitar que el cable
roce la superficie y provoque un cortocircuito.
NOTA: Nunca pase cables de entrada/salida de bajo voltaje
por el mismo orificio de conducto que los cables de entrada
de 230 voltios o los cables del motor.
Para conectar los cables externos a los bornes:
1. Pele ½ pulgada de cable.
2. Tire del borne de resorte hacia arriba con el dedo
o un destornillador ranurado.
3. Inserte los cables desde la parte inferior.
4. Libere el borne de resorte.
EJEMPLOS DE CONEXIÓN
Las figuras 15-18 muestran diversos diagramas de conexn para
las aplicaciones más habituales. La tabla 6 describe cada borne
de entrada/salida, incluidos su finalidad y clasificación.
CONEXIONES DE ENTRADA/SALIDA

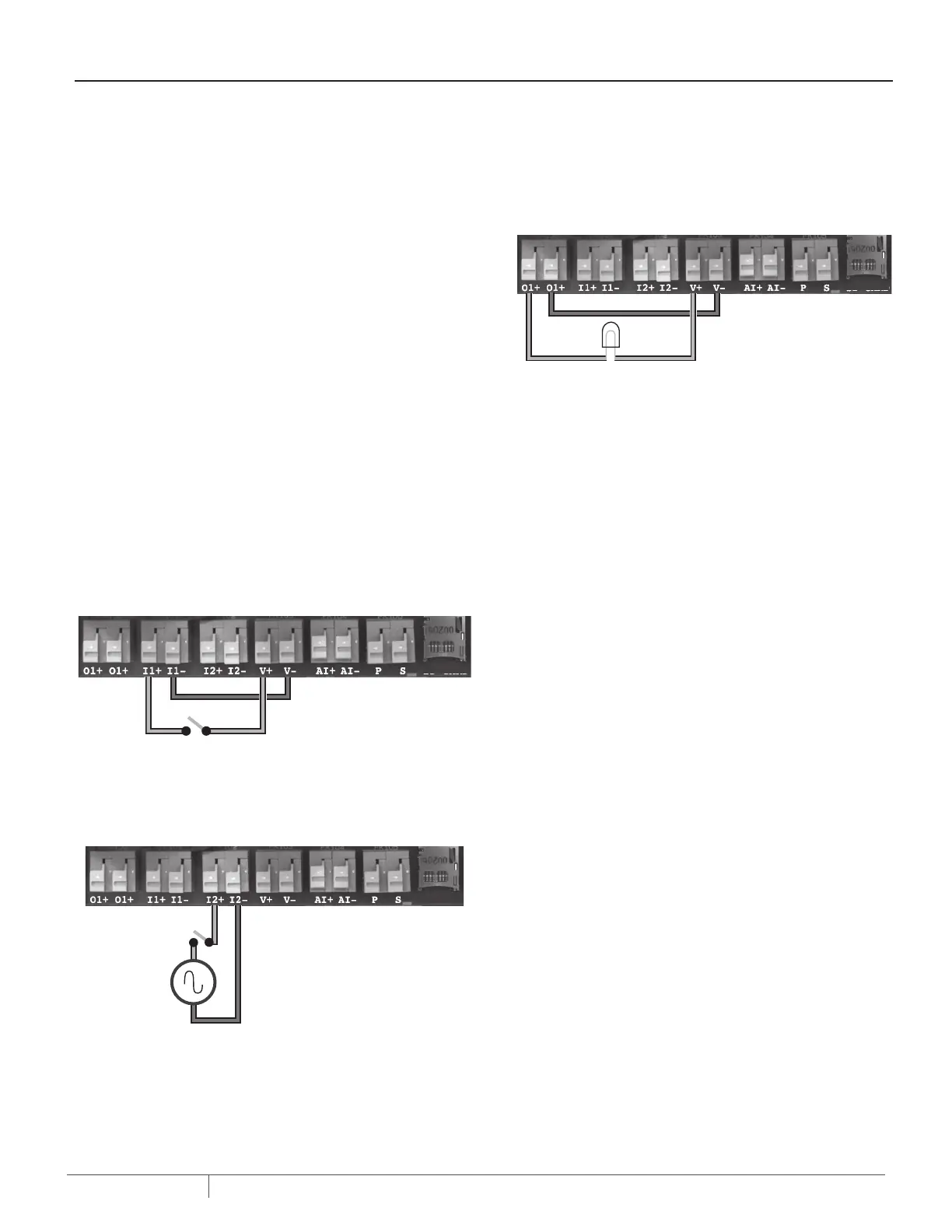

Figura 15 - Entrada con suministro interno de 24 voltios
6540 0412
TARJETA SD
6541 0412
115 VAC
o
230 VAC
+
-
TARJETA SD
Figura 16 - Entrada externa con suministro externo
TARJETA SD
6542 0412
Figura 17 - Relé de salida con suministro interno de 24 voltios
