20
Hinweis: Für potentialfreien Betrieb müssen die Verbindungskabel (W1
und W2) entfernt werden, da sonst der Thermostat oder andere, daran
angeschlossene Komponenten beschädigt werden können� Bei kritischen
Prozessen oder extrem niedrigen Umgebungstemperaturen (unter -25°C)
wird die Verwendung einer externen Alarmeinheit empfohlen� Diese kann
über die M20-Verschraubung 4 direkt am Thermostaten angeschlossen
werden�
4. Sensormontage

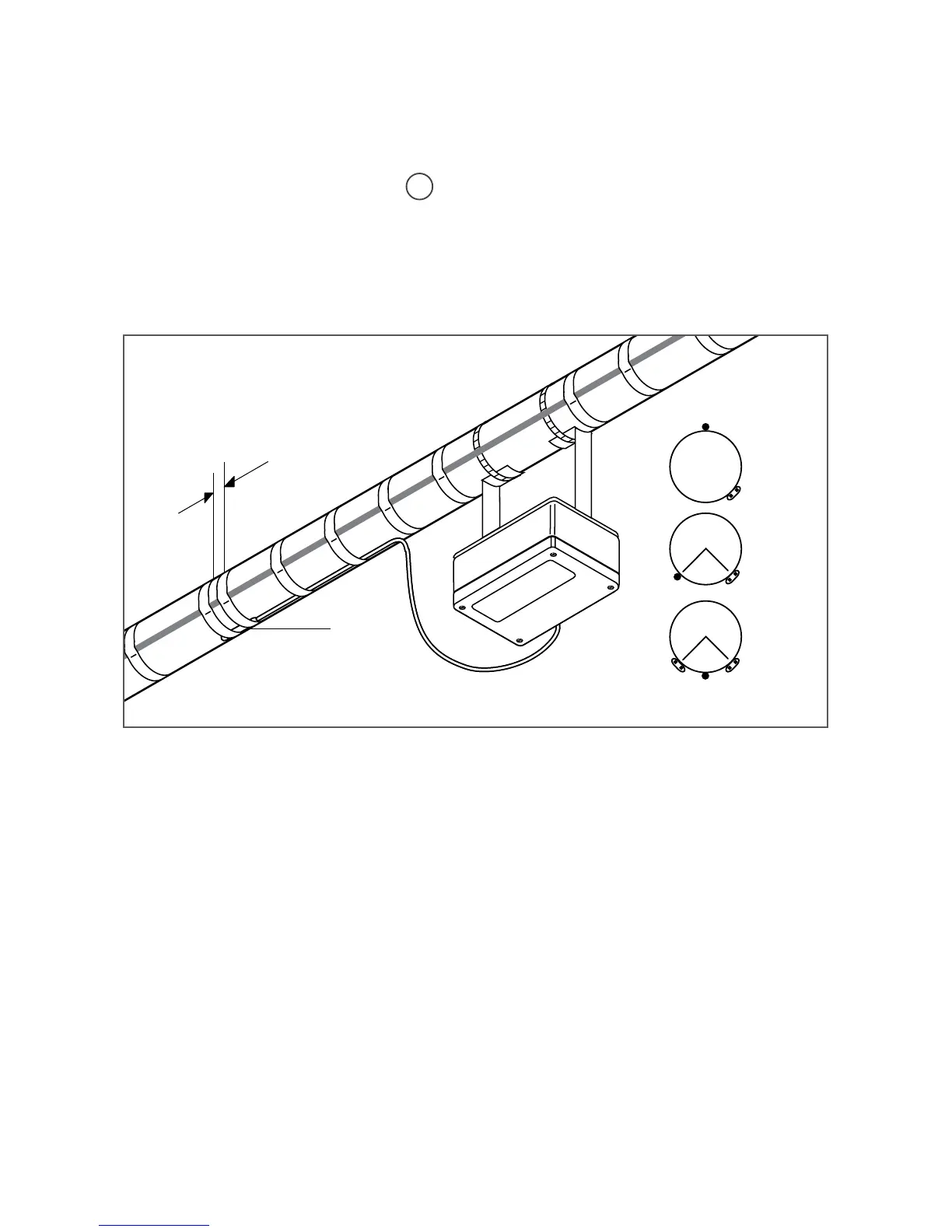

Montageort des Sensors
90°
A
B
C
D
20 mm
– wie in der Projekt-Auslegung vorgesehen
– nicht in der Nähe von Ventilen, Flanschen, Rohrlagern, Pumpen
oder anderen wärmeabstrahlenden Komponenten, wenn diese
ordnungsgemäss beheizt werden
– bei temperaturempfindlichen Medien: oben auf der Rohrleitung (A)
– bei einzelnen Heizleitungen: im unteren Quadranten der
Rohrleitung, im 90°-Abstand zur Heizleitung (B)
– bei zwei oder mehreren Heizleitungen: im unteren Quadranten der
Rohrleitung in der Mitte zwischen den beiden Heizleitungen (C)
Befestigung des Sensors
– Befestigen Sie den Sensor an zwei Stellen mit Klebeband auf der
Rohrleitung (D)
– Befestigen Sie den Sensor parallel zur Rohrleitung (D)
– Verlegen Sie die Sensorleitung so, dass sie keiner mechanischen
Beschädigung ausgesetzt ist� Befestigen Sie das Kabel mit
Klebestreifen an der Rohrleitung�
