21
Warnung: Montieren Sie den Sensor nicht bei Umgebungstemperaturen
unter –20°C� Verbiegen Sie den Sensor auf keinen Fall (die letzten 50
mm)� Der minimale Biegeradius für das Sensorkabel beträgt 10 mm�
Anschluss des Sensors am Thermostaten
Führen Sie das Sensorkabel durch die dafür vorgesehene M16-
Verschraubung 5 und schließen Sie es entsprechend dem
Anschlussdiagramm auf Seite 37 an� Bitte beachten Sie die
Farbcodierung der einzelnen Adern!
Hinweis: Das Sensorkabel kann mit Hilfe eines 3-adrigen abgeschirmten
Kabels (3 x 1,5 mm²) bis auf 150 m verlängert werden (max� 20 Ω je
Leiter)� Die Verbindung zwischen Sensorkabel und Verlängerungskabel
kann in einem Anschlusskasten vom Typ JB-86 (oder gleichwertig)
erfolgen� Verwenden Sie ein geschirmtes Kabel, um Interferenzen zu
vermeiden� Das Schutzgeflecht muss im Thermostat geerdet werden�
5. Fertigstellung der Montage

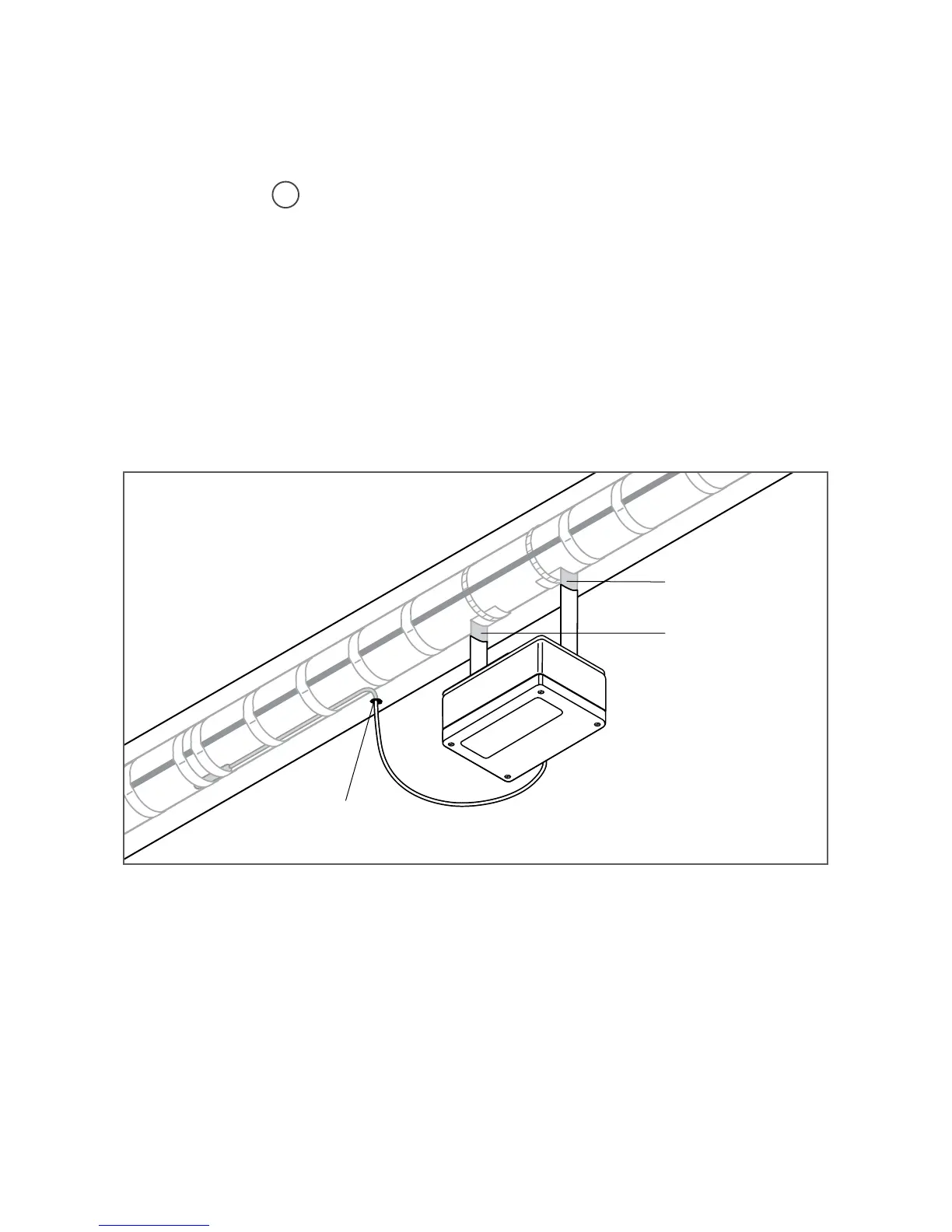

Bringen Sie die Gehäuseabdeckung wieder an� Wenn Sie das Thermostat
RAYSTAT-CONTROL-10 noch nicht programmiert haben, folgen Sie nun
den Hinweisen im Kapitel „Programmierung“ auf Seite 21� Schließen Sie
den Deckel des Gehäuses� Vergewissern Sie sich, dass die Rohrleitung
und der Sensor nach der Montage der Steuerung vorschriftsgemäß mit
Wärmedämmung isoliert und ummantelt sind, falls erforderlich� Dichten
Sie die Ummantelung an der Einführung des Sensorkabels ab�
