Perfect Flame LE1808CA - Page 25

Soporte izquierdo
del tazón
Soporte
derecho
del tazón
Pata
superior
izquierda
de la
carreta
Pata Inferior
derecha de
la carreta
Pata inferior
izquierda
de la
carreta
Repisa Inferior
de la carreta
Soporte
derecho
del tazón
Que la placa plana de
cara hacia adentro
Repisa Inferior
de la carreta
Pata
inferior
izquierda
de la
carreta
Pata
superior
izquierda
de la
carreta
Pata
superior
derecha
de la
carreta
Pata Inferior
derecha de
la carreta
8
3
4
Tornillo con cabeza Phillips
1/4 in. x 2 in.
Cantidad 8
Parte # S112G04324

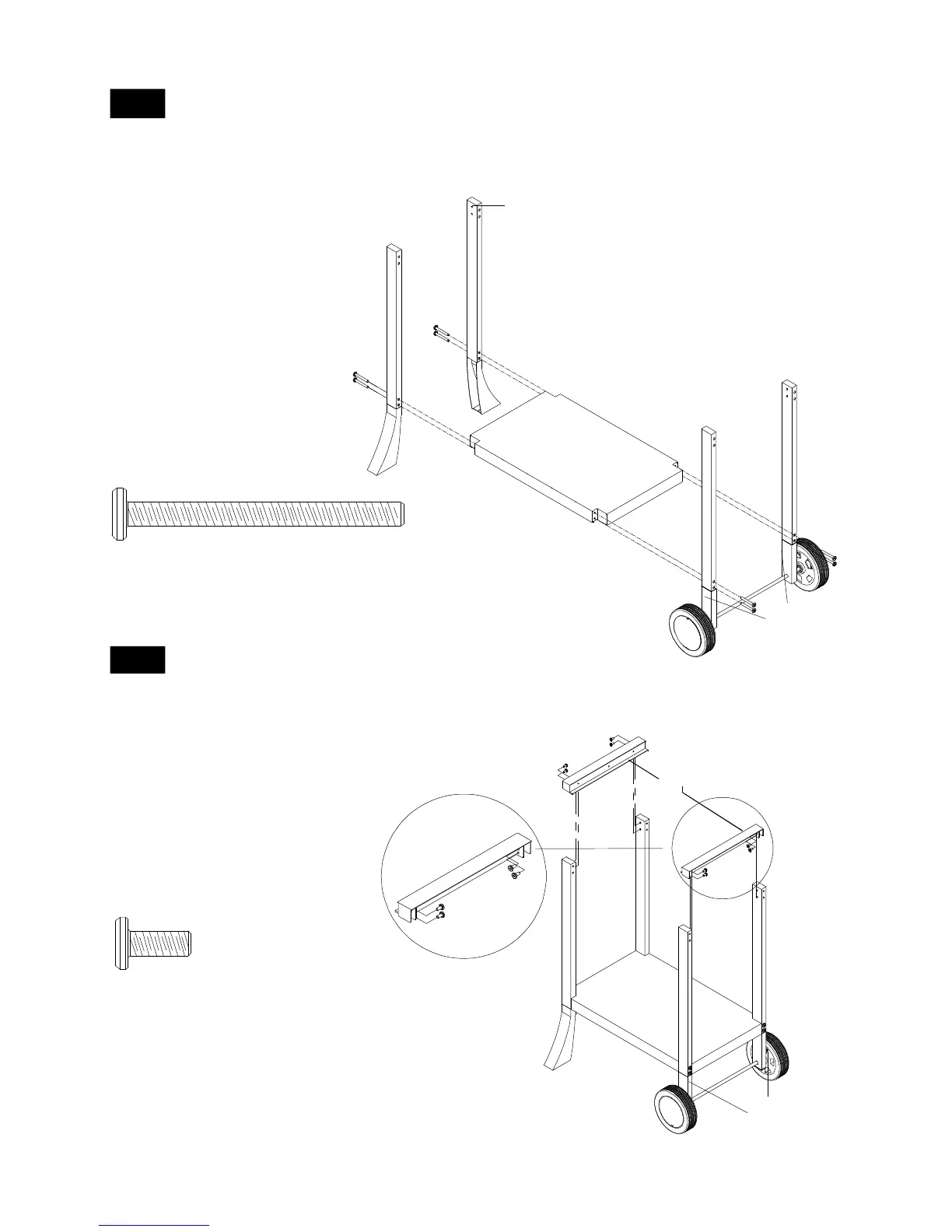

Instaleando la repisa inferior de la carreta (Fig. 3)
Instale el soporte del tazón (Fig. 4)
Tornillo con cabeza Phillips
1/4 in. x 1/2 in.
Cantidad 8
Parte # S112G04084
Fig. 3
1.
2.
1.
2.
3.
Fig. 4
Que el único
agujero de cara
hacia fuera
Fije el soporte derecho del tazón entre las patas superior
derechas de la carreta.
Nota: Asegúrese que la placa plana de cara hacia
adentro.
Inserte 4 tornillos con cabeza Phillips 1/4 in. x 1/2 in. y
aprételos con seguridad.
Repita estos pasos para el soporte izquierdo del tazón
entre las patas superior izquierdas de la carreta.
Fije el repisa inferior de la carreta a través de las patas
de la carreta (como se muestra).
Nota: Asegúrese que el doble agujero en las 4 patas
de cara hacia fuera.
Inserte 2 tornillos con cabeza Phillips 1/4 in. x 2 in. en
cada pata de la carreta y aprételos con seguridad.
