Perfect Flame LE1808CA - Instrucciones para el Ensamblaje

Pata
inferior
izquierda
de la
carreta
Pata superior izquierda
de la carreta
Pata
superior
derecha
de la
carreta
Pata
Inferior
derecha
de la
carreta
Que el único
agujero de cara
hacia fuera
7

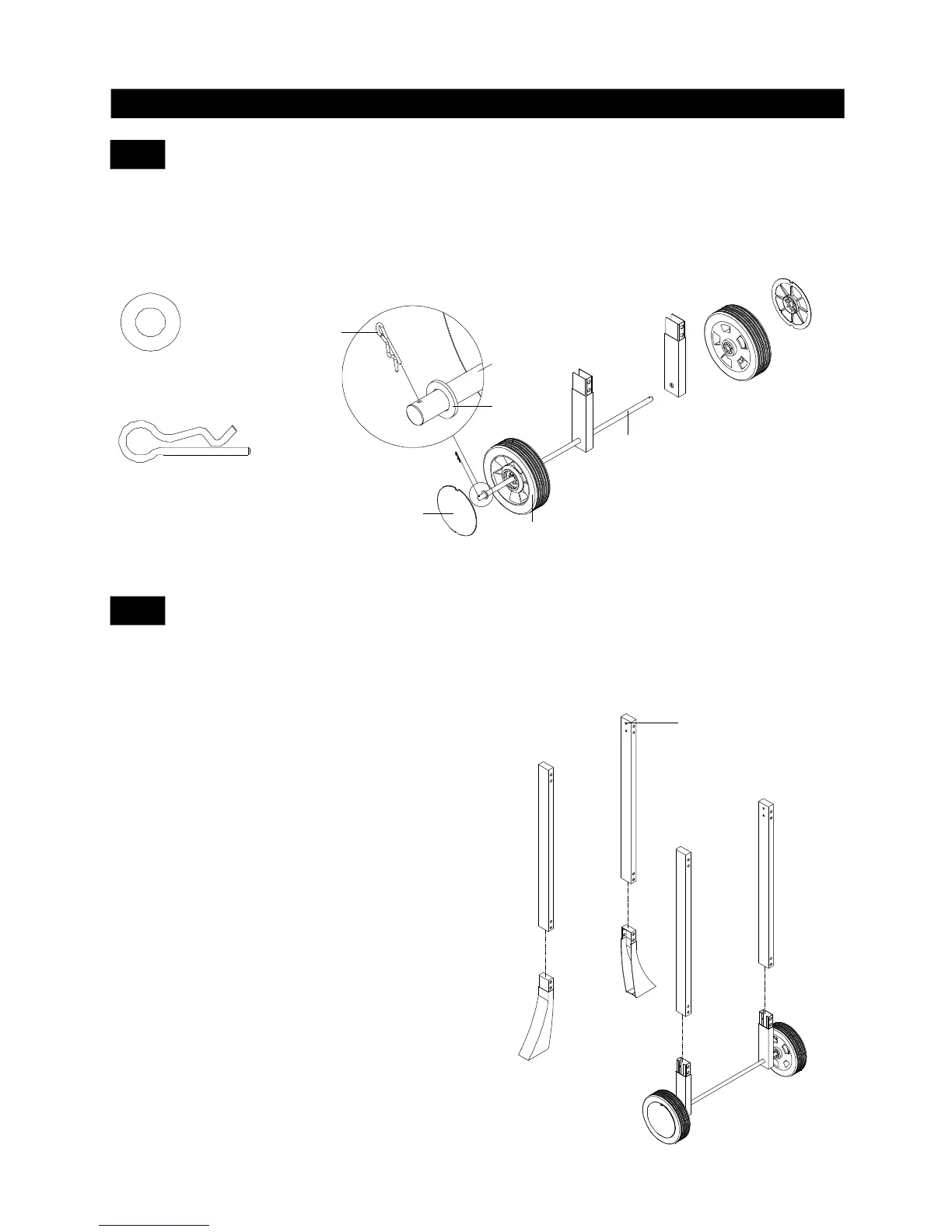

Instrucciones para el ensamblaje
1
2
Pasador hendido Cotter
Cantidad 2
Parte # P05501106B
Arandela 7/16 in.
Cantidad 2
Parte # S411G07012
Instalando las patas de la carreta (Fig. 2)
Alínie los 2 hoyos en la pata inferior derecha de la carreta
con los hoyos enroscados en la parte superior de la pata
derecha de la carreta dándoles un golpecito para forzar a
que entren y queden unidas las dos partes.
Repita estos pasos en la parte superior izquierda de las
patas de la carreta y la pata inferior izquierda de la carreta.
Instalando las ruedas (Fig. 1)
Fig. 1
Fig. 2
1.
2.
3.
4.
1.
2.
Tapa de
la rueda
Eje de la
rueda
Rueda
Eje de la
rueda
Pasador
hendido
Cotter
Pata inferior
izquierda
de la carreta
Arandela
Enrrosque el eje de las ruedas a través del frente inferior
izquierdo de las patas de la carreta.
Inserte una rueda y una arandela 7/16 in. al lado izquierdo
del eje de la rueda y asegúrela con el pasador hendido
Cotter como se muestra.
Déle un golpecito forzando la tapa de la rueda para que
entre en su lugar.
Repita estos pasos para colocar las ruedas traseras
derechas en los ejes.
