Perfect Flame LE1808CA - Page 27

10
7-1

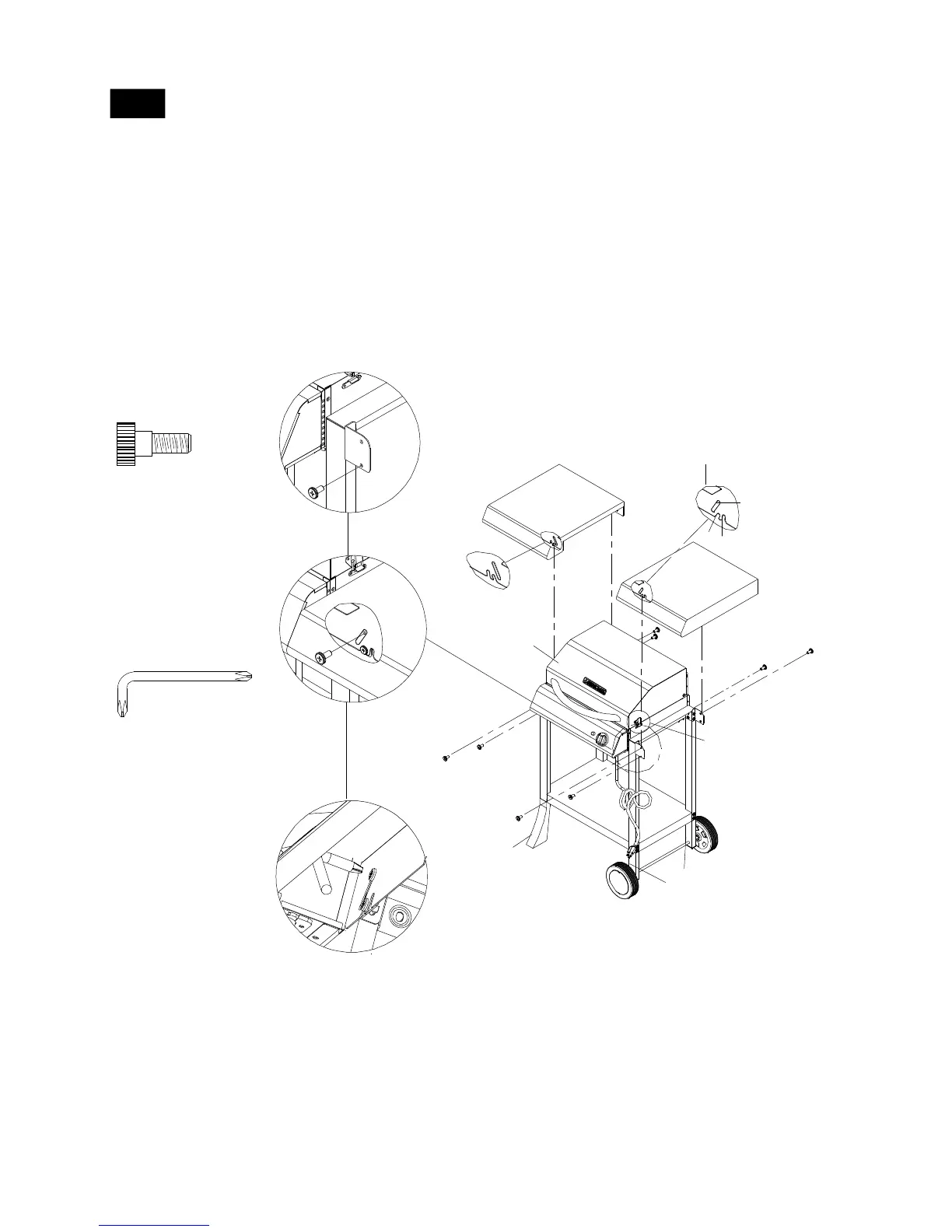

Instalando la repisa lateral (Fig. 7)
1.
3.
2.
Repisa lateral
derecha
Repisa lateral
izquierda
Hoyo dentro del marco
del panel interno superior
Pata Inferior derecha
de la carreta
Cabezal de
la parrilla
Repisa
Inferior
de la
carreta
Pata inferior
izquierda de
la carreta
Superior/
inferior cierre
de la tapa
Vista desde debajo del estante lateral derecho
Fig. 7
A
B
C
Fig. A
Fig. B
Fig. C
Destornillador tipo "L"
Qty. 1
Part # P05515020B
Scale: 1:2
Tornillo de cabezal estriado
1/4 in. x 5/8 in.
Cantidad 8
Parte # S138G04104
4.
Una dos tornillos de cabeza estriada de
1/4 in. x 5/8 in. a los
agujeros inferiores de los soportes de estante del lado derecho y
apriételos con firmeza. (Vea la Fig. A). Alinee la ranura B del estante
del lado derecho en los tornillos de cabezal estriado instalados y
coloque el estante lateral en su lugar.
Desde la parte interior del estante lateral, introduzca un tornillo de
cabezal estriado de ¼" X 5/8" en el soporte del estante lateral. (ver
Fig. B). Apriete con firmeza usando el destornillador en “L” incluido.
(ver Fig. C)
Desde la parte interior del estante lateral, introduzca un tornillo de
cabezal estriado de ¼" X 5/8" en el soporte del estante posterior y
apriételo con firmeza.
Repita estos pasos para instalar la repisa izquierda.
