106
Abb. 3 Abb. 4
Abb. 5
Abb. 7 Abb. 8

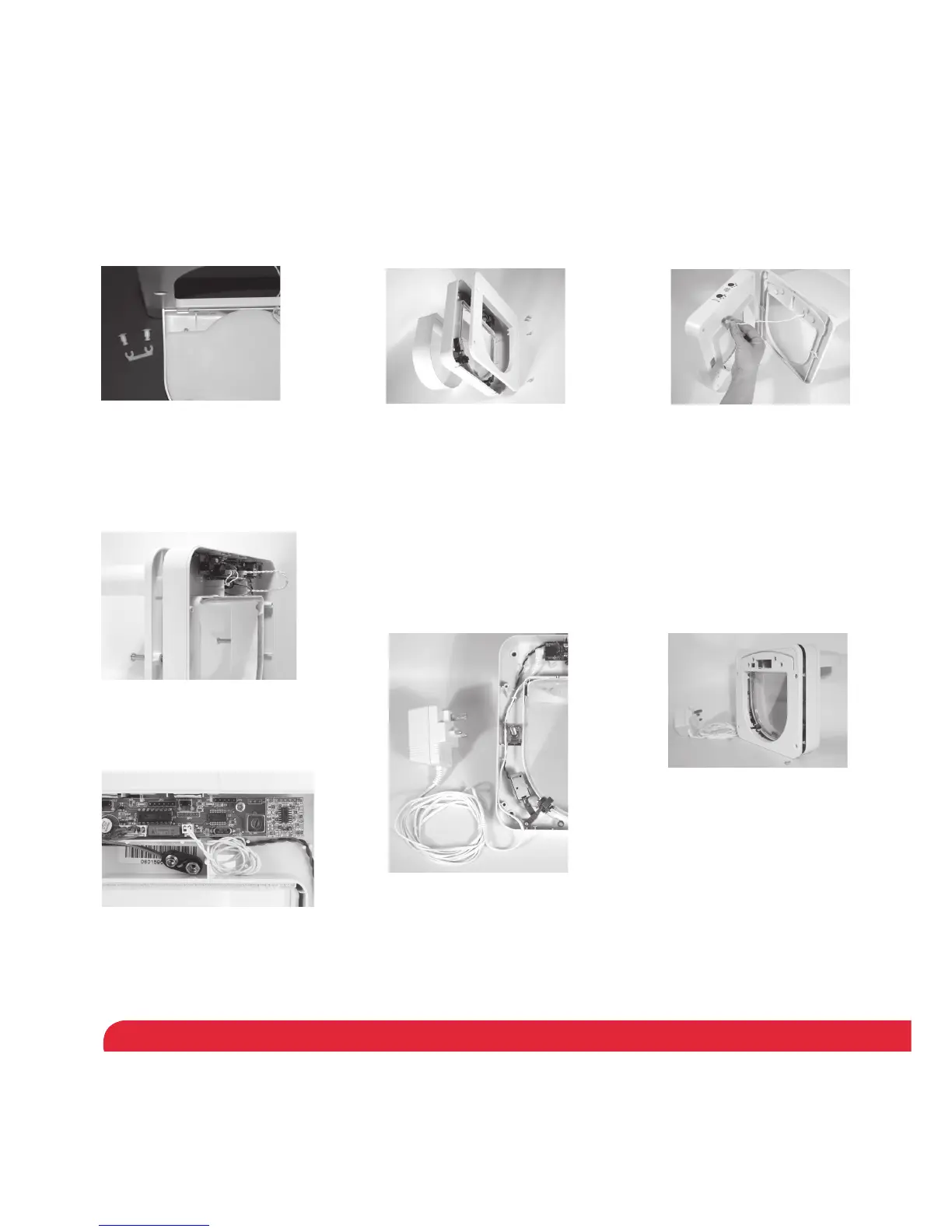

Befestigen Sie die
"Hufeisenclips" an den vier
"Pilzstiften" auf der Unterseite
des Vorbaus.
Nehmen Sie den
Verlängerungstunnel vom
Innenteil ab. Lösen Sie die vier
Treibschrauben vom Innenteil
und nehmen Sie die große
Abdeckplatte ab.
Führen Sie das
Vorbau
kabel
vom Vorbau und Innenteil durch
die kleine rechtwinklige Öffnung
im Innenteil.
Abb. 6a
Befestigen Sie den Vorbau und den
Innenteil vorübergehend am Innenteil
mit zwei M6-Große Schrauben.
Befestigen Sie das Vorbaukabel wie
dargestellt an der Elektronikplatine.
Alles überschüssige Kabel sollte
rechts vom Batteriefach verlegt
werden.
Befestigen Sie den
Niedrigspannungsstecker
auf der Elektronikplatine und
führen Sie das Netzkabel
durch die Clips und aus der
Öffnung unten im Innenteil.
Bringen Sie die große
Abdeckplatte wieder am
Innenteil an und befestigen
Sie die vier Treibschrauben
vorübergehend.
Abb. 6b
