Philips MCD109/98 - Page 28

6-6
6-6

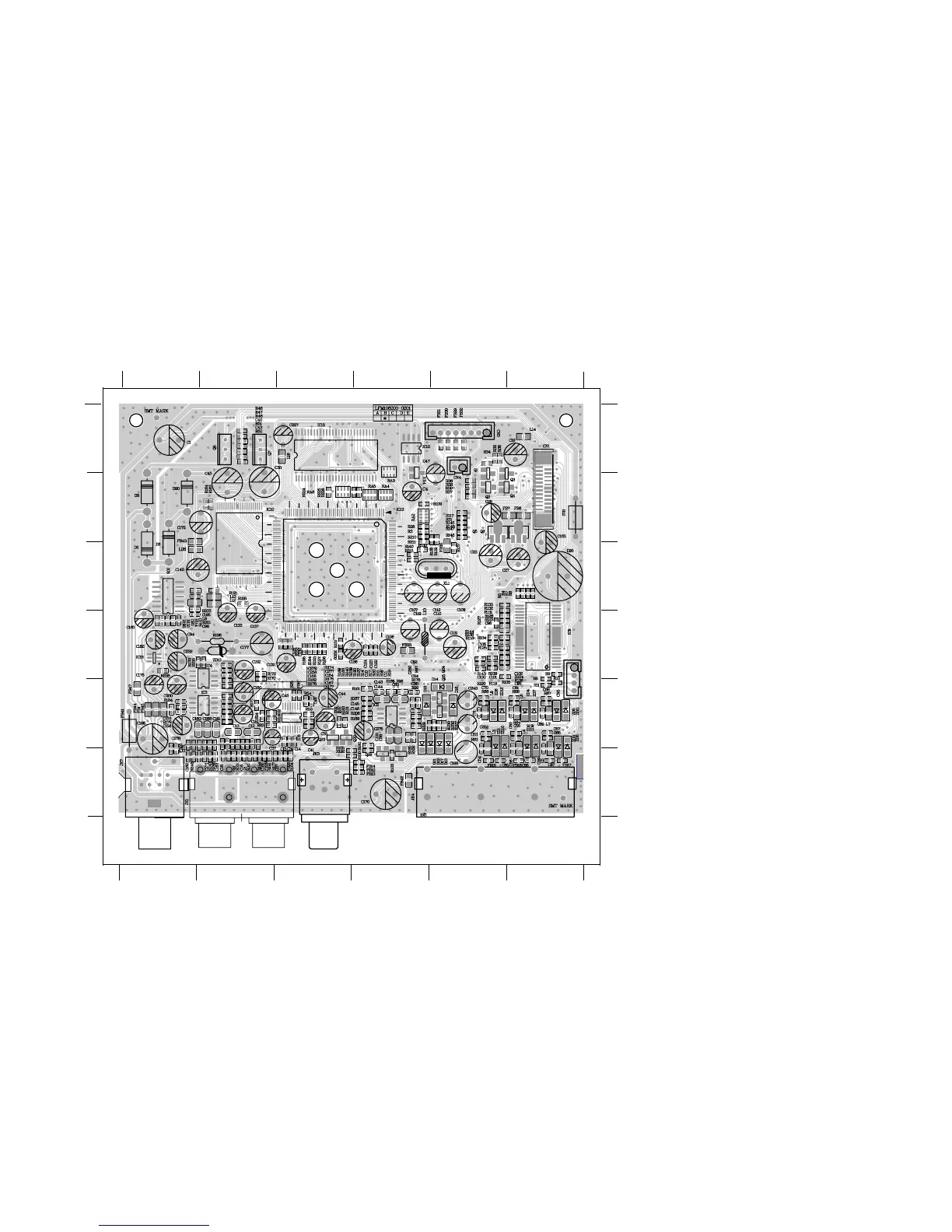

PCB LAYOUT - TOP VIEW
ABCDEF
ABCDEF
1
2
3
4
5
6
1
2
3
4
5
6
C1 A1 C54 E6 L7 F5 R187 D4
C10 D4 C55 F5 L8 E5 R189 C4
C100 E4 C56 F6 L9 B4 R19 D4
C101 E4 C57 F5 Q1 E1 R190 D4
C102 F4 C59 F6 Q18 D6 R191 B6
C105 E4 C60 F5 Q19 D6 R192 C6
C106 D4 C61 F5 Q2 E2 R194 B6
C107 D4 C65 E6 Q20 D5 R195 A4
C109 E3 C66 F6 Q23 C5 R198 B4
C112 E3 C67 F6 Q24 E5 R2 B6
C119 D4 C68 F5 Q25 E5 R233 A4
C12 B5 C69 F5 Q3 F2 R200 C4
C124 D4 C70 E5 Q4 F2 R11 F5
C128 C4 C71 E5 Q5 E2 R203 B3
C13 B5 C82 D4 Q6 E2 R208 D5
C130 C4 C83 D5 Q7 B1 R235 A4
C131 E4 C84 D4 Q8 B1 R210 D2
C132 C4 C85 D5 R1 B6 R211 D2
C133 B4 C86 D5 R10 F4 R224 C2
C136 C4 C93 A4 R100 D6 R225 C2
C137 B4 C94 A4 R101 C5 R226 C2
C14 C6 C95 F3 R102 D6 R227 E5
C142 A3 C96 B4 R103 D6 R229 D5
C143 D5 C98 E4 R104 C6 R23 B5
C144 D5 C99 F5 R105 C6 R230 E5
C145 D5 CN1 F1 R107 B6 R232 E5
C146 D5 CN3 E1 R109 E2 R238 A4
C15 C6 CN4 E1 R110 A4 R239 C4
C150 B5 CN5 F5 R114 A4 R24 B5
C151 B5 D14 E5 R118 E4 R240 C4
C152 B4 D16 E5 R119 E5 R245 A6
C153 A5 D17 E6 R12 F2 R246 B6
C154 C4 D18 D5 R120 E5 R247 B6
C155 D5 D21 E6 R123 E4 R25 C5
C156 A5 D22 E6 R124 F4 R26 D2
C157 C5 D5 A3 R125 E4 R3 D2
C158 C4 D6 A3 R126 E4 R31 E2
C16 B6 D8 A2 R127 E4 R32 E1
C160 B5 D90 A2 R128 E3 R34 E1
C161 B5 FB1 A5 R129 E3 R35 E1
C162 A6 FB12 D6 R130 D3 R36 E2
C163 B6 FB13 D6 R131 E4 R39 E2
C165 B6 FB14 D6 R132 E3 R4 E3
C166 A5 FB15 E6 R133 E3 R46 B1
C168 E6 FB16 F6 R134 E4 R47 B1
C170 D6 FB17 F6 R135 E4 R48 B1
C171 A6 FB26 C6 R136 F5 R49 C5
C172 A2 FB28 A6 R137 E3 R5 E3
C175 A4 FB29 E1 R138 E4 R50 B1
C177 B4 FB30 E1 R139 E4 R51 B1
C178 B4 FB31 E1 R140 D3 R54 C5
C18 B6 FB32 E1 R143 E4 R6 F3
C182 A4 FB33 D4 R144 E4 R63 E5
C183 F2 FB35 E3 R145 E2 R64 F5
C185 A4 FB39 B6 R146 E2 R65 F5
C19 F1 FB41 A5 R147 E2 R66 F5
C195 B4 FB42 D6 R148 E2 R67 F5
C11 D4 FB43 A3 R15 D4 R68 E5
C110 E4 FB44 A5 R151 C4 R7 F3
C227 C1 FB45 A5 R152 C4 R8 F4
C23 E3 FB47 A5 R153 C4 R9 F4
C232 A4 FB6 C5 R154 C4 R96 D5
C243 E5 FB7 F2 R155 C4 R97 D4
C252 E5 FB8 F2 R156 C4 R99 D5
C258 C4 IC10 B2 R157 C4 RA2 D2
C268 B5 IC12 D1 R158 B3 RA3 D2
C27 F3 IC13 D2 R16 D4 RA4 D2
C271 B6 IC14 D2 R163 B2 RA5 D2
C275 D5 IC15 C1 R14 D4 RA6 C2
C277 C4 IC18 A4 R166 D5 XL1 E3
C278 A5 IC2 D5 R167 D5 ZD1 E5
C279 C4 IC3 B5 R169 D5 ZD10 E5
C28 E2 IC4 B4 R17 D4 ZD11 F5
C280 A5 IC6 C5 R170 B4 ZD12 E5
C282 D4 IC8 A3 R171 B5 ZD13 B4
C35 C5 JK1 A6 R172 B4 ZD2 F5
C37 B5 JK3 C6 R174 C4 ZD3 F5
C38 B2 JK4 D6 R175 C5 ZD4 F5
C39 C6 JK7 A6 R176 C5 ZD5 F5
C4 D2 L10 D4 R177 C5 ZD6 E5
C40 B1 L12 B3 R178 D5 ZD7 F5
C41 C6 L13 B3 R179 A5 ZD8 F5
C43 B1 L14 F1 R180 D5 ZD9 F5
C44 C5 L16 C1 R181 D5
C45 B2 L26 A3 R182 C5
C46 C5 L3 E5 R183 C5
C47 D1 L4 F5 R184 A5
C48 C5 L5 F6 R185 D6
C53 E5 L6 F5 R186 C4
