4
AM442D USB / AM642D USB
English Deutsch Español Français Português
日本語
简体中文

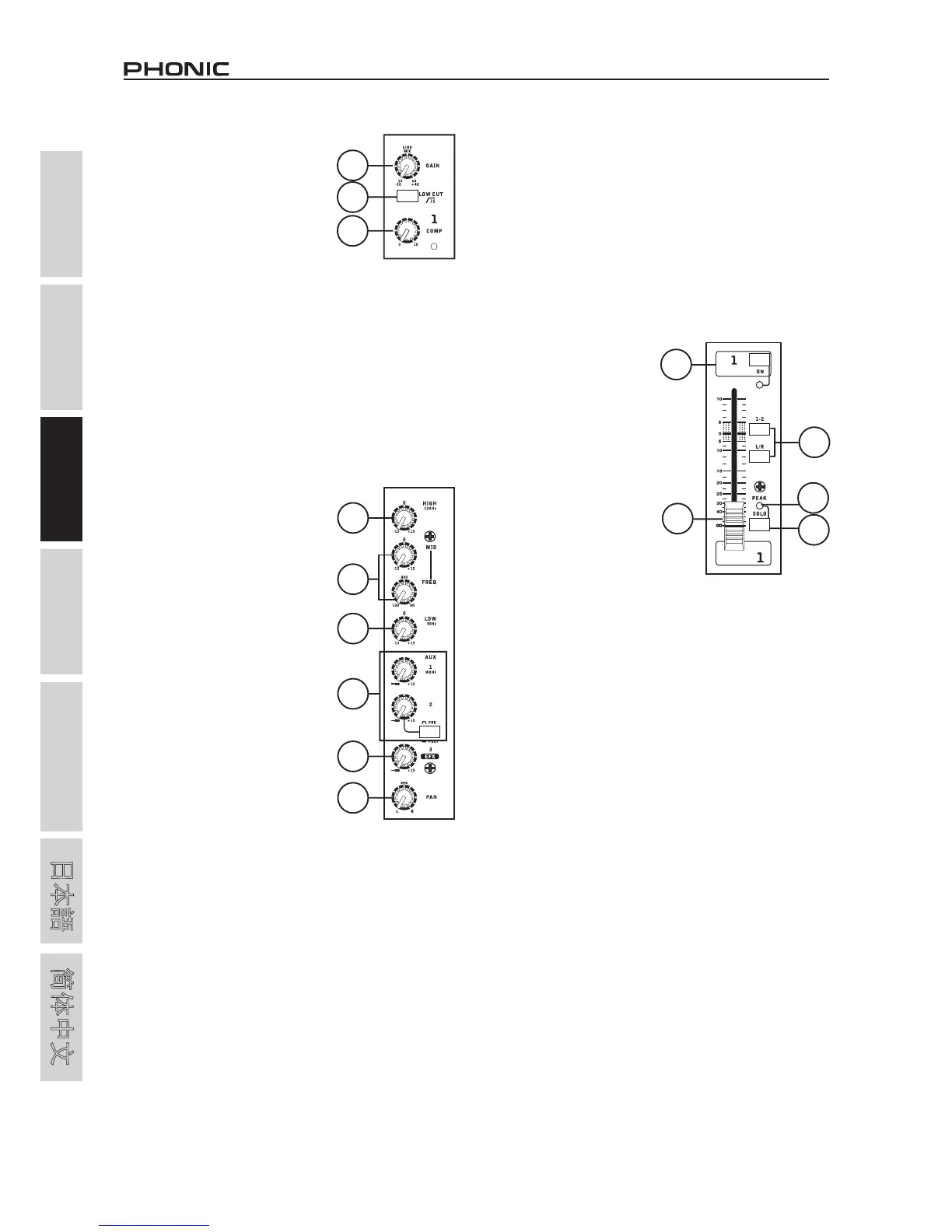

CONTROLES Y CONFIGURACIONES
Control de Canales
19. Control de Line/Mic Ganancia
Este control sensible de se�al de entra-
da de la línea/Micrófono. La ganancia
deber ser ajustada al nivel que permite
el máximo uso del audio, mientras aun
mantenga la calidad de alimentación.
Estoy puede ser logrado con el ajuste
al nivel que permita la iluminación del
indicador pico ocasionalmente.
20. Filtro de Low Cult (75 Hz)
Este botón activará un filtro high-pass que reduce toda las fre-
cuencias bajo 75 Hz a 18 dB por octavo, removiendo cualquier
sonido de suelo o ruido de escenario.
21. Control de Compresor e Indicador
Controla abordo del compresor las funciones en los canales mono.
Girando este control hacia arriba en el sentido del reloj en la po-
sición de 12 en punto ajustará el umbral y relación del compresor
en grados variados. Una vez que llegue a la posición de las 12
en punto, el control ajustará las configuraciones de la compresión
con el expansor abordo (un compander). El LED de este control
se iluminará cuando el compresor sea activado.
22. Control de Alta Frecuencia
Este control es usado para dar incre-
mento de shelving o cut de ±15 dB a una
frecuencia alta de sonido (12 kHz). Esto
ajustará la cantidad de espectro de se-
�al incluido en el canal audio, a�adiendo
fuerza y claridad de sonido tales para
guitarra, platillos y sintetizadores.
23. Control de Frecuencia Media
Este control es usado para proveer el
estilo de pico de incrementación o cut
a los niveles medios de frecuencia de
sonido a una gama de ±15 dB. Estas
mezcladoras también provee un control
de barrido que permite una alimentación
de audio que puede ser difícil cuando
se usa un mix audio profesional, que es
más deseable en cortar dicha frecuencia
de sonido que incrementarlos, evitando
da�os de vocal y a instrumentos de
sonido en el audio.
Los canales estéreo de las mezcladoras
AM442D USB y AM642D USB figuran
con un control Alto–Medio y Bajo-Medio
en vez de controles tradicionales previamente mencionados. Estos
ofrecen estilo de pico de incremento y corte medio de frecuencias,
donde las frecuencias están fijadas a 3 kHz y 800 Hz. (Alto-Medio
fijado a 3 kHz a Bajo-Medio fijado a 800Hz).
24. Control de Frecuencia Baja
Este control es usado para dar incremento del shelving o corte ±15
dB a frecuencias bajas de sonido (80 Hz) que ajustará la cantidad
de bass incluido en el canal audio y ofrece más calurosidad y
punch a tambores y guitarras bajo.
25. AUX Control and Pre/Post Button
Estos cuatro controles AUX alternan el nivel de se�al que es
enviado al mezclado aux 1, se�al que es apropiada para conec-
tar monitores y permitiendo al artista escuchar música que está
tocando. Incluye un botón Pre/Post que alterna la alimentación
de la fusión AUX entre post y pre-fader. El AM642D USB se
caracteriza con el segundo AUX envío de la fusión y ofrece a un
segundo AUX control
26. Control EFX
Este control alterna el nivel de se�al que es enviado al envío EFX
de salida (AUX 2 o 3) y procesador integrado de efecto integral.
La se�al de envío EFX puede ser usando en conjunto con un
procesador de se�al externo (esta se�al puede ser retornada a
la mezcladora vía entrada de AUX retorno) o simplemente como
salida adicional auxiliar.
27. Controles de Paneo / Balance
Esto alterna el grado o el nivel de audio de la izquierda o derecha
de la mezcla principal que debe ser recibida. En los canales mono,
el control PAN se ajustará al nivel que la izquierda y derecha
deben de recibir (pan), y en el canal etéreo, con ajustar el control
BAL atenuará del balance de las se�ales audio del izquierdo y
derecho.
28. Botón On e Indicador
Este enciendo el canal per-
mitiendo al usuario el uso de
alimentación desde entradas
de canal y suministrar al Cen-
tral I/D, GRUPO 1/2, Grupo
3/4, AUX y EFX buses. Y el
indicador se iluminará cuando
esté encendido.
29. 1-2 y Botones I-D
Estos botones prácticos le
permiten elegir el paso de au-
dio del canal correspondiente.
Presionado los botones “1/2””
permite que dicha se�al sea
enviada a mezclas de Grupo
1/2 donde el I-D (L-R)
permite que sea enviado a la
fusión Central I/D.
30. Indicador Pico
Este indicador LED se iluminará cuando el canal llegue al pico
alto, 6 dB antes de que la sobre carga ocurra. Es mejor ajustar
el canal de control del nivel para permitir que el indicador PEAK
se ilumine en intervalos regulares únicamente. Esto asegura una
mayor gama de audio dinámica.
31. Botón SOLO
Este botón SOLO es presionado para permitir que la se�al del
canal correspondiente sea enviado a la Sala de Control/Fusiones
bus de Phones (pre o post fader, dependiendo de las propiedades
seleccionadas por el botón pre / post, ubicadas por el botón de
Salsa de Control/Fuentes Phones), para el uso con auriculares
o monitores de estudio. Este botón tambn permite el cil
aislamiento de se�ales individuales del canal, asegurando la
configuración de ganancia de entradas o la cuenta de audio que
los ingenieros de audio lo han simplificado. La luz verde corre-
spondiente LED iluminará cuando el botón solo se active.
32. Control de Canal de Nivel (Fader)
Este control alterna el nivel de se�al que es enviado desde el
canal correspondiente a buses de fusiones.
33. Botones +4 / -10
Estos botones ubicados en cada entrada de canal estéreo son
uso ajustables a lo sensitivo de las entras de canal correspondi-
ente que se adapta a la mezcladora de la unidad externa que es
usada para operaciones de niveles. Si esta fuente de entrada es
-10 dBu (estándar de consumo audio), es mejor en conecetar el
interruptor permitiendo que dicha se�al sea oida. Si dicha fuente
de entrada es +4 dbV (estándar de audio profesional) el botón
de los canales correspondientes deben ser desactivadas para
asegurar la integridad del circuito de la mezcladora. Si usted no
esta seguro de la fuente del nivel operativo, le sugerimos que deje
el interruptor desconectado hasta que haga prueba de su fuente
de se�al. Usted puede conectarlo si es necesario (si el nivel de
entrada es obviamente muy baja).
19
20
21
22
26
27
24
25
23
28
32
29
30
31
