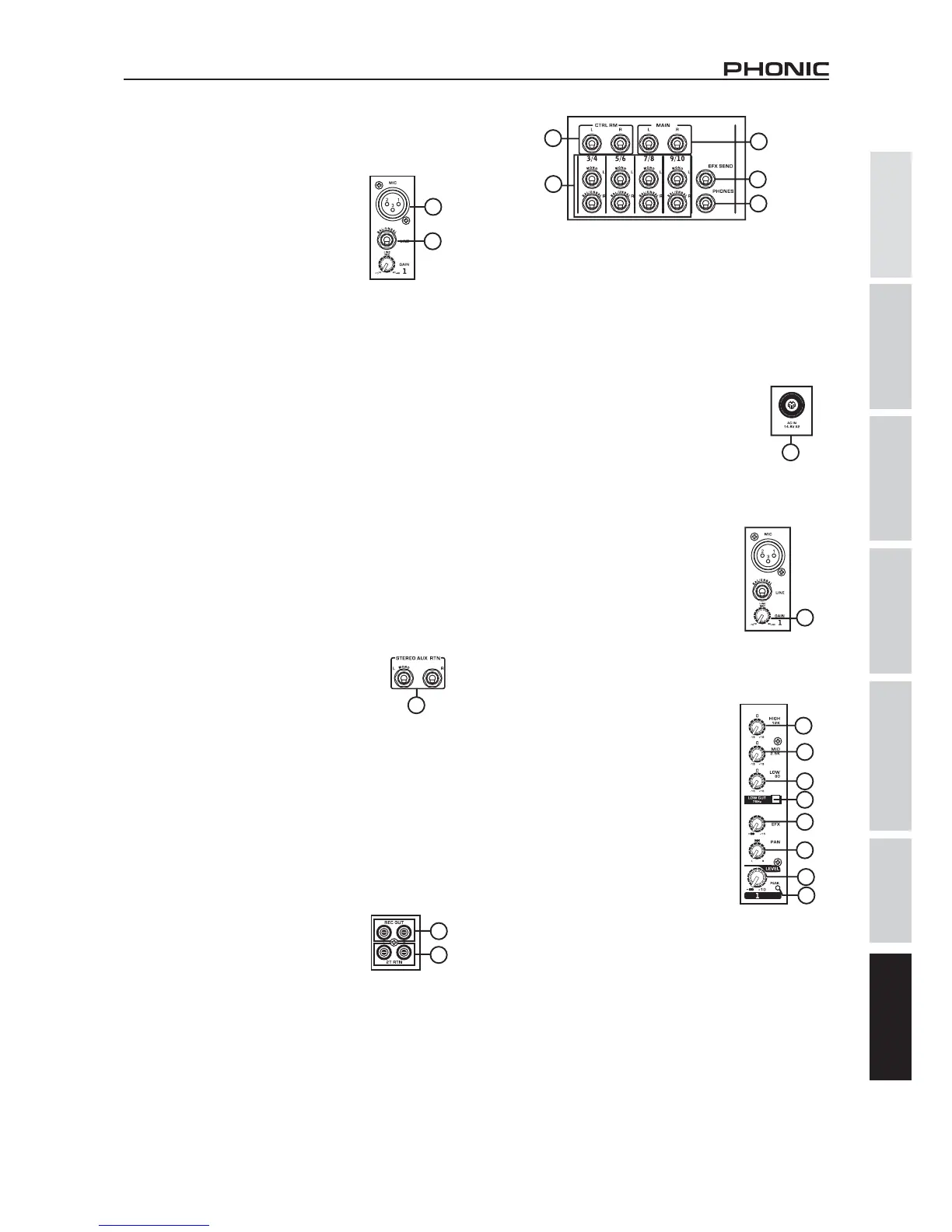

连接操作
连接操作
输入和输出
输入和输出
1、XLR
XLR
麦克风插座
麦克风插座
这些插座可连接常见的3芯XLR输入，接收平
衡式或非平衡式信号。拥有常见的XLR公座
连接器，可连接如专业电容式，动圈式或铝
带式麦克风。拥有超低噪音的前级放大器，
可再现水晶般清丽的音质。除AM55以外，
AM系列调音台均设有2路标准的XLR麦克风
输入。
注意：使用电容式麦克风时需同时开启幻象电源，但开启幻
象电源时，不可以将非平衡式麦克风或乐器接入麦克风输入，除非麦克风生产商有特
别注明。
2、高电平输入
2、高电平输入
这些输入可连接常见的1/4”TRS或TS输入，接收平衡式或非平衡
式信号。高电平输入的数目取决于您所购买的调音台型号。这些
输入可连接各种高电平设备，如键盘乐器，电吉他，鼓声仿真器
和其它多种电子乐器。
3、立体声声道
3、立体声声道
每台AM调音台均设有多个立体声声道，可为用户提供极大的选
择空间。每路立体声声道均包括两个1/4”Phone插孔，可连接不
同的高电平输入设备，如电吉他，键盘乐器和外部信号处理器或
调音台。这些立体声声道还可用作单声道，只需简单的将设备的
1/4”Phone插孔接入左立体声输入，空出右输入声道，信号将自
动复制至右输入。反之则不然。
4、
Main L
和
Main R
输出
输出
这两个端子可输出主混音总线的最终立体声高电平信号。这些插
孔的主要作用是将主输出信号输往外部设备，包括功率放大器
(接下来连接一对音箱)，其它调音台，以及一系列其它可能用到
的信号处理器(均衡器，分频器，等等)。
5、
立体声
立体声AUX
辅助倒送
辅助倒送 (
仅适用于
仅适用于AM85)
这些1/4”TS输入可将外部信号处理器处理过的信号
倒送回AM85。如有需要，还可用作额外的输入，
输入信号由面板上的音量控制调节。立体声AUX辅
助倒送还可接收单音信号。与立体声输入声道类
似，用户只需将任意非立体声设备的1/4”Phone插
头连接至立体声AUX辅助倒送的左输入，信号将自
动复制至右声道。
6、
AUX
辅助
辅助
/
EFX
效果输出
效果输出
(仅适用于
仅适用于AM85
，
AM105
，
AM105FX
，
AM125
和
AM125FX
)
这些1/4”TS输出可将额外的数字效果处理器，甚至功放和音箱
(取决于您的设置)连接至调音台。信号取自各输入声道的AUX辅
助控制。就AM105FX和AM125FX而言，AUX/EFX输出的信号
来自内置效果处理器。AUX/EFX输出仅适用于AM85，AM105，
AM105FX，AM125，AM125FX，而AM55不具备此功能。
7、耳机
、耳机
这个立体声输出端口可连接耳机监听混音，耳机输出音量由
Phones或Phones/Control Room控制调节。
8、2T
2T
录音
录音
/录音输出
录音输出
这些输出可兼容RCA连接线，连接各种录音
设备。
9、2T倒送
9、2T倒送
这些RCA输入可并联调音台与外部设备，如次级调音台或外部信
号处理器，接收来自不同声源的处理信号并将信号传送至Main
L和R或Phones混音总线。
1
2
5
AM85
10
10
、控制室输出
、控制室输出(
仅适用于AM85，AM105，AM105FX，
仅适用于AM85，AM105，AM105FX，
AM125和AM125FX
AM125和AM125FX)
这两个1/4”Phone插座输出可输送Control Room/Phones音量控
制调节的信号。此输出的应用相当广泛，可将调音台的信号输送
至有源监听音箱，或用于监听控制台的音频信号，或者连接外
部信号处理设备或调音台，或用作"补偿"输出，为室内主音箱
无法触及的区域提供音频。Control Room输出仅适用于AM85，
AM105，AM105FX，AM125，AM125FX。
后面板
后面板
11
11
、电源连接器
、电源连接器
连接外部电源，为调音台供电。请务必使用随附的
电源转接器/连接线。
控制和设定
控制和设定
声道控制
声道控制
12
12、
高电平/麦克风增益控制
高电平/麦克风增益控制
此控制可调节高电平/麦克风输入信号的灵
敏度。增益应调节在既可最大限度的表现音
频又能保持音频品质的位置。建议将音量调
节至峰值指示灯偶尔闪亮的位置。AM55仅在
声道1设有一个信号增益控制，位于调音台的面板上；AM85，
AM105，AM105FX的声道1和声道2均设有增益控制，位于高电平输
入的正下方；AM125和AM125FX的声道1至4设有增益控制。
13
13、
高频控制
高频控制
此控制可对高频12KHz的频率进行±15dB的
增强或削减，以调节音频的高音部分，增加
声音的力度和劲道，如吉他，音钹，音乐合
成器等。
14
14、
高 通 滤 波 器
高通滤波器(75Hz)(
仅 适 用 于
仅适用于
AM85
，
AM105
，
AM105FX
，
AM125
和AM125FX
和AM125FX)
此按钮可开启高通/低切滤波器，对75Hz以
下的频率进行18dB/oct的削减，以消除多余
的地面噪音或舞台隆隆声。此控制仅适用
于AM85，AM105，AM105FX，AM125，
AM125FX的单声道。
15
15、
中频控制
中频控制(
仅适用于
仅适用于AM85
，
AM105
，
AM105FX)
此控制可对中频频率进行±15 dB的增强或削减调节。进行专业音
频混音时，要调节中频并非易事，人们往往希望对中频进行削弱
而非增强，以此缓和刺耳的人声和乐器声。
16
16、
低频控制
低频控制
此控制可对低频80Hz的频率进行±15dBu的增强或削减调节，可
对声音进行暖色处理，增加吉他，鼓声等的力道。
