5Handleiding
NEDERLANDS
RUN
PG
RUN
POWER
RUN
STOP
ST
FS
AUTO PG
SPS
ST
FS
F-STACK
3
1
2
4 5
6
7
8 9
10
1: Display met vier cijfers
2: LED-weergave voor bedrijfsmodus en
netspanning
3: Driestandenkeuzeschakelaar voor de
bedrijfsmodus van het standaarddeel
4: Toets voor het bladeren in de foutstack
5: Tweestandenkeuzeschakelaar voor de
bedrijfsmodus van het fail-safe-deel
6: Programmeerpoort
RS 485
7: Gebruikerspoort RS 232
8: Toets voor bedrijfsmoduskeuze
9: LED-weergave voor de status van de
SafetyBUS p
10: SafetyBUS-p-poort

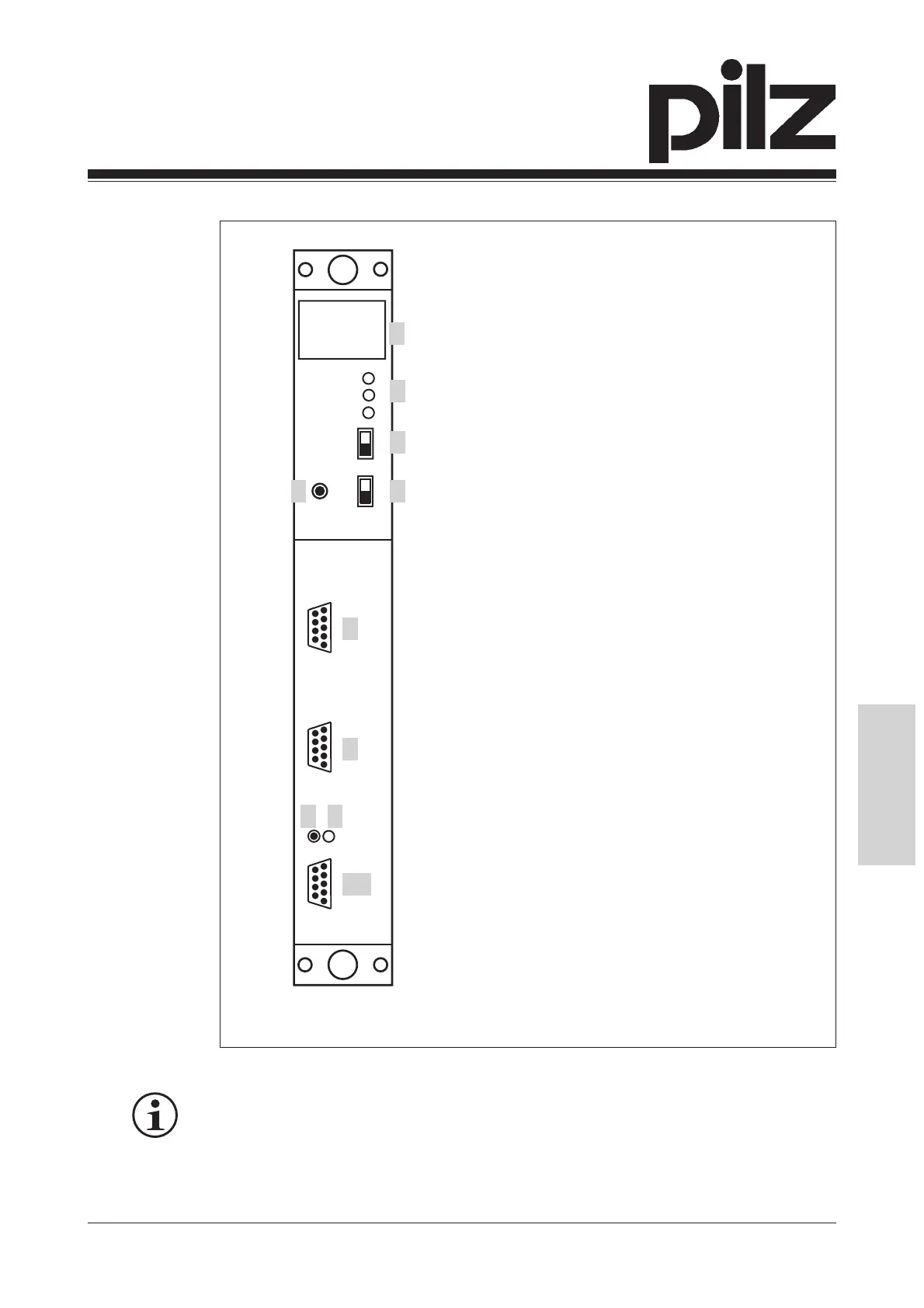

Afb. 3: Vooraanzicht PSS SB CPU en PSS1 SB CPU
INFO
Een uitvoerige beschrijving van deze communicatiepoort vindt u in de
"Serie PSS 3000/PSS 3100 Installatierichtlijnen".
Nadere informatie vindt u in het "Systeemhandboek SafetyBUS p".
