Allgemeine Angaben zum Gerät/General Information - Unit/Caractéristiques du boîtier
Max.Querschnitt des Außenleiters (Schraubklemmen)/Max. cable cross section (screw
terminals)/Capacité de raccordement (borniers à vis)
Einzelleiter/Single- core/Conducteur unique
flexibel ohne Aderendhülse/flexible without crimp connectors/souple sans embout 0,2 ... 2,5 mm²
flexibel mit Aderendhülse/flexible with crimp connectors/souple avec embout 0,25 ... 2,5 mm²
Mehrleiter (2 Leiter gleichen Querschnitts)/Multi-core (2 cables with the same cross
section)/Conducteur multiple (2 câbles de même diamètre)
flexibel mit Aderendhülse ohne Kunststoffhülse/flexible with crimp connectors without
insulating sleeve /souple avec embout sans chapeau plastique 0,25 ... 1 mm²
flexibel mit TWIN-Aderendhülse mit Kunststoffhülse/flexible with TWIN crimp
connectors 0,5 ... 1,5 mm²
with insulating sleeve/souple avec embout TWIN avec chapeau plastique
Max.Querschnitt des Außenleiters (Käfigzugfederklemmen) /Max. cable cross section (cage
clamp terminals)/Capacité de raccordement (borniers à ressort)
flexibel ohne Aderendhülse/flexible without crimp connectors/souple sans embout 0,2 ... 1,5 mm²
Gehäuse mit Käfigzugfederklemmen/Housing with cage clamp terminals/
Boîtier avec borniers à ressort/
Abisolierlänge/Stripping length/Longueur de dénudage/ 8 mm
Klemmstellen pro Anschluss/Terminal blocks per connection/bornes par raccordement 2
Anzugsdrehmoment für Anschlußschrauben (
Schraubklemmen
)/
Torque setting for connection screws
(screw terminals)
/
Couple de serrage (borniers à vis) 0,6 Nm
Schutzarten/Protection/Indice de protection:
Einbauraum (z. B. Schaltschrank)/Mounting (e.g. Panel)/Lieu d'implantation (ex. armoire) IP 54
Gehäuse/Housing/Boîtier IP 40
Klemmenbereich/Terminals/Bornes IP 20
Gehäusematerial/Housing material/Matériau boîtier Kunststoff/Plastic/Plastique
Thermoplast Noryl SE 100
Abmessungen (Schraubklemmen) H x B x T/Dimensions H x W x D (screw terminals)/
Dimensions (borniers à vis) H x P x L 94 (3.70") x 45 (1.77") x 121 (4.76") mm
Abmessungen (Käfigzugfederklemmen) H x B x T/Dimensions (cage clamp terminals)
H x W x D/ Dimensions (borniers à ressort) H x L x P 101 (3.98") x 45 (1.77") x 121 (4.76") mm
Gewicht/Weight/Poids 320 g

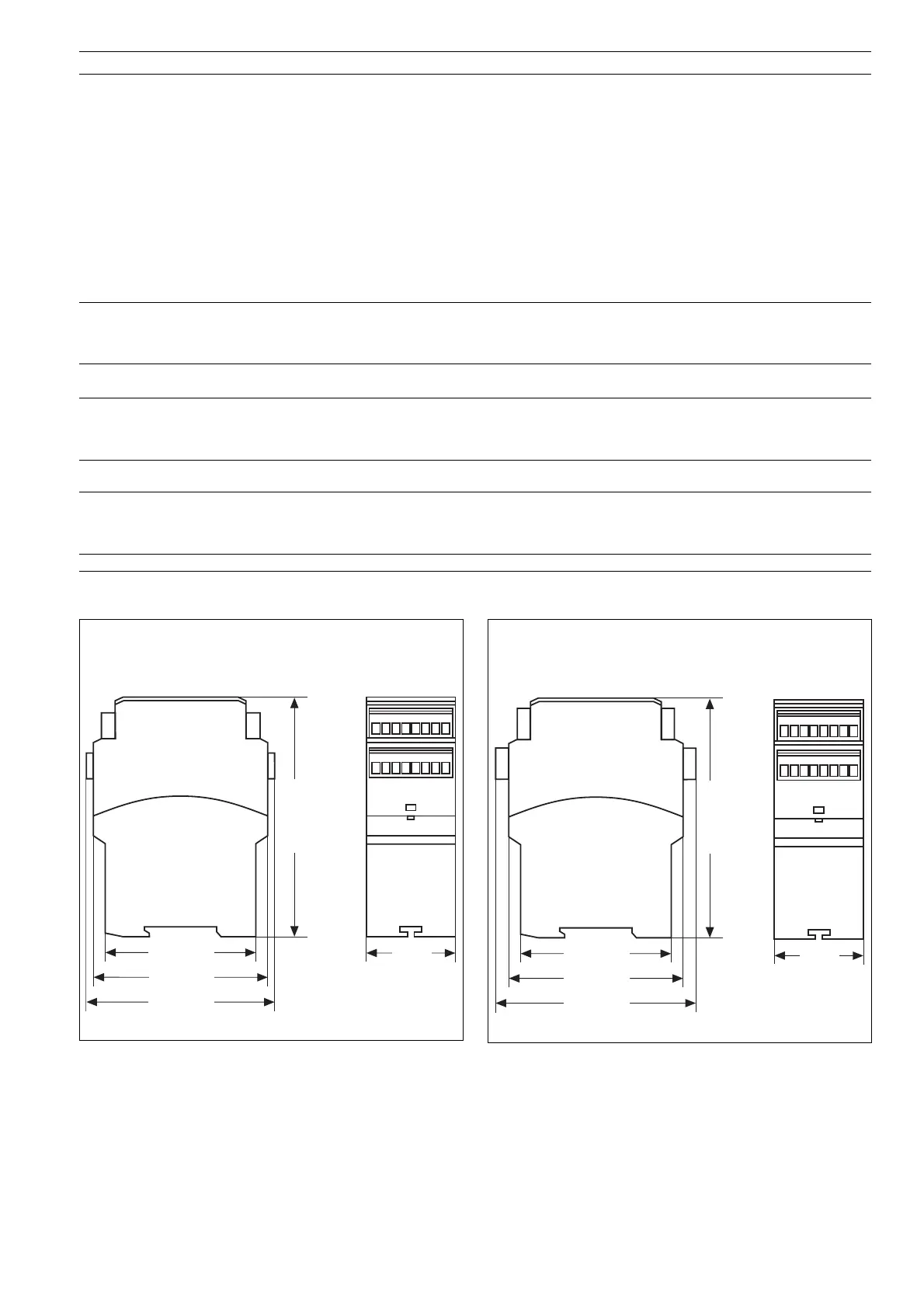

Abmessungen in mm ('')/Dimensions in mm ('')/Dimensions in mm ('')
Gehäuse mit steckbaren Schraubklemmen/
Housing with plug-in screw terminals/
Boîtier avec borniers débrochables à vis
Gehäuse mit steckbaren Käfigzugfederklemmen/
Housing with plug-in cage clamp terminals/
Boîtier avec borniers débrochables à ressort
75 (2.95")
94 (3.70")
121 (4.76")
45
(1.77")
87 (3.42")
45
(1.77")
75 (2.95")
101 (3.98")
121 (4.76")
87 (3.42")
