Pioneer CT-W205R Operating Instructions

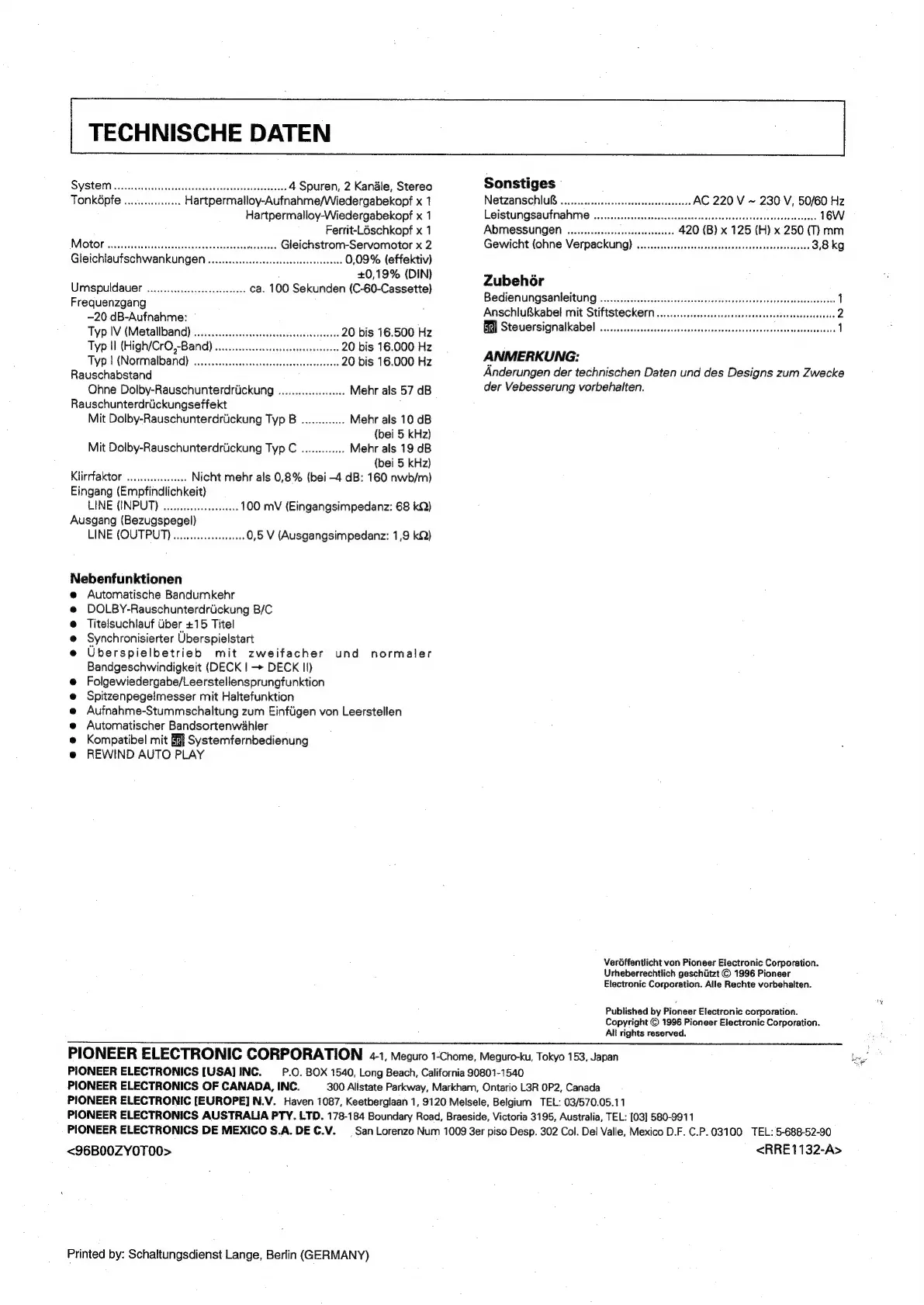

TECHNISCHE DATEN
SYSTEM: otic nese ti colts ee eed 4 Spuren, 2 Kanale, Stereo
Tonkdpfe ou... Hartpermalloy-Aufnahme/Wiedergabekopf x 1
Hartpermalloy-Wiedergabekopf x 1
Ferrit-L6schkopf x 1
Motoncsiasicaesiink nhanivad eee Gleichstrom-Servomotor x 2
Gleichlaufschwankungen .......ccecccsscsscsecssescsscsseness 0,09% (effektiv)
: +0,19% (DIN)
Umspuldauer oc. cceccceeseeeeeeeee ca. 100 Sekunden (C-60-Cassette)
Frequenzgang
-20 dB-Aufnahme:
Typ IV (Metallband) .........csccerssseessesseeeseeeseers 20 bis 16.500 Hz
Typ tl (High/CrO,-Band) 20 bis 16.000 Hz
Typ | (Normalband) ........:csesessseeeesseseseeseeseeres 20 bis 16.000 Hz
Rauschabstand
Ohne Dolby-Rauschunterdriickung «0.0... Mehr als 57 dB
Rauschunterdriickungseffekt
Mit Dolby-Rauschunterdriickung Typ B ............. Mehr als 10 dB
(bei 5 kHz)
Mit Dolby-Rauschunterdriickung Typ C ............. Mehr als 19 dB
(bei 5 kHz)
Klirrfaktor oo... Nicht mehr als 0,8% (bei -4 dB: 160 nwb/m)
Eingang (Empfindlichkeit)
LINE (INPUT) oo. eeeeeeee 100 mV (Eingangsimpedanz: 68 kQ)
Ausgang (Bezugspegel)
LINE (OUTPUT) uo... eceeceeees 0,5 V (Ausgangsimpedanz: 1,9 kQ)
Nebenfunktionen
@ Automatische Bandumkehr
DOLBY-Rauschunterdrckung B/C
Titelsuchlauf Uber +15 Titel
Synchronisierter Uberspielstart
Uberspielbetrieb mit zweifacher und normaler
Bandgeschwindigkeit (DECK | > DECK I!)
Folgewiedergabe/Leerstellensprungfunktion
Spitzenpegelmesser mit Haltefunktion
Aufnahme-Stummschaltung zum Einfligen von Leerstellen
Automatischer Bandsortenwahler
Kompatibel mit ff] Systemfernbedienung
REWIND AUTO PLAY
Sonstiges
Netzanschlu oe eteeseeesseeeeeee AC 220 V ~ 230 V, 50/60 Hz
Leistungsaufnahme ........cccscsescssssesscsscssesscerssassseeeaeceseessaeeeees 16W
ADMESSUNGEN oe. eeeeeeetetsesseteeeares 420 (B) x 125 (H) x 250 (T) mm
Gewicht (ohne Verpackunng) ........ccesescsccsesecsssecsesecsseeessseeeees 3,8 kg
Zubehor
Bedienungsanleitung .........ccccecscseeseesseees ‘ rea |
AnschluBkabel mit Stiftsteckern .........cccscccccccssseessesseserderesssssscssssee 2
Steuersignalkabel ....ccccccccssccscsssecsssscssesssscssseceesersessessssseerece 1
ANMERKUNG:
Anderungen der technischen Daten und des Designs zum Zwecke
der Vebesserung vorbehalten.
Verdffentlicht von Pioneer Electronic Corporation.
Urheberrechtlich geschitzt © 1996 Pioneer
Electronic Corporation. Alle Rechte vorbehalten.
Published by Pioneer Electronic corporation.
Copyright © 1996 Pioneer Electronic Corporation.
All rights reserved.
PIONEER ELECTRONIC CORPORATION 4-1, Meguro 1-Chome, Meguro-ku, Tokyo 153, Japan
PIONEER ELECTRONICS [USA] INC. P.O. BOX 1540, Long Beach, California 90801-1540
PIONEER ELECTRONICS OF CANADA, INC.
300 Allstate Parkway, Markham, Ontario L3R 0P2, Canada
PIONEER ELECTRONIC [EUROPE] N.V. Haven 1087, Keetberglaan 1, 9120 Melsele, Belgium TEL: 03/570.05.11
PIONEER ELECTRONICS AUSTRALIA PTY. LTD. 178-184 Boundary Road, Braeside, Victoria 3195, Australia, TEL: [03] 580-9911
PIONEER ELECTRONICS DE MEXICO S.A.DEC.V. San Lorenzo Num 1009 3er piso Desp. 302 Col. Del Valle, Mexico D.F. C.P.03100 TEL: 5-688-52-90
<96B00ZYOTO0>
Printed by: Schaltungsdienst Lange, Berlin (GERMANY)
<RRE1132-A>

Pioneer CT-W205R Specifications

Power

power requirements for U.K. and Australian models	AC 220 - 230 volts, 50/60 Hz
power requirements for U.S. and Canadian models	AC 120 volts, 60 Hz
power consumption	16W

Audio Specifications

wow and flutter	0.09% (WRMS)
frequency response for TYPE IV (Metal) tape	20 to 16, 500 Hz
frequency response for TYPE II (High/CrOz) tape	20 to 16, 000 Hz
frequency response for TYPE I (Normal) tape	20 to 16, 000 Hz

Signal and Noise

signal-to-noise ratio with Dolby NR OFF	More than 57 dB
noise reduction effect with Dolby B-type NR ON	More than 10 dB (at 5 kHz)
noise reduction effect with Dolby C-type NR ON	More than 19 dB (at 5 kHz)

Input and Output

input sensitivity for LINE (INPUT)	100 mV (Input impedance 68 kΩ)
output reference level for LINE (OUTPUT)	0.5 V (Output impedance 1.9 kΩ)
harmonic distortion	No more than 0.8% (at -4 dB: 160 nwb/m)

Weight and Dimensions

dimensions	420 (W) x 125 (H) x 250 (D) mm
weight for U.K. and Australian models	3.9 kg
weight for U.S. and Canadian models	3.8 kg
