VOR
DEM
BETRIEB
DES
PLATTENSPIELERS

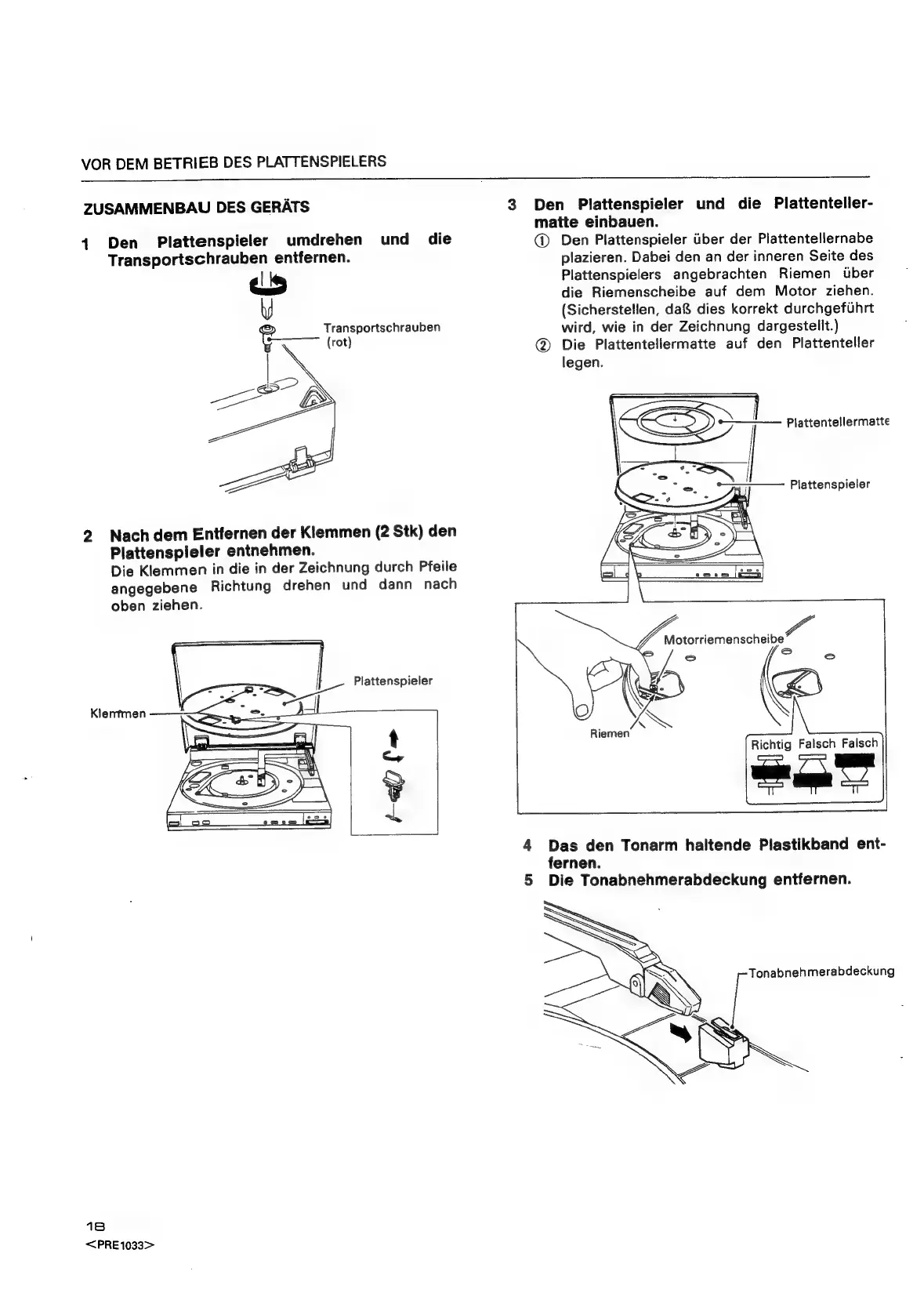

ZUSAMMENBAU DES GERATS
4
Den
Plattenspieler
umdrehen
und
die
Transportschrauben
entfernen.
aS
y
Transportschrauben
M (rot)
>
2
Nach
dem
Entfernen
der
Klemmen
(2
Stk)
den
Plattenspieler
entnehmen.
Die
Klemmen
in
die
in
der
Zeichnung
durch
Pfeile
angegebene
Richtung
drehen
und
dann
nach
oben
ziehen.
Plattenspieler
Klentmen
18
<PRE1033>
3 Den Plattenspieler und die Plattenteller-
matte einbauen.
@ Den Plattenspieler tiber der Plattentellernabe
plazieren. Dabei den an der inneren Seite des
Plattenspielers angebrachten Riemen uber
die Riemenscheibe auf dem Motor ziehen.
(Sicherstellen, da& dies korrekt durchgefuhrt
wird, wie in der Zeichnung dargestellt.)
@ Die Plattentellermatte auf den Plattenteller
legen.
\aF
&
Riemen
Richtig Falsch Falsch
4 Das den Tonarm haltende Plastikband ent-
fernen.
5 Die Tonabnehmerabdeckung entfernen.
Tonabnehmerabdeckung
