Conexión 17
Conexión
2

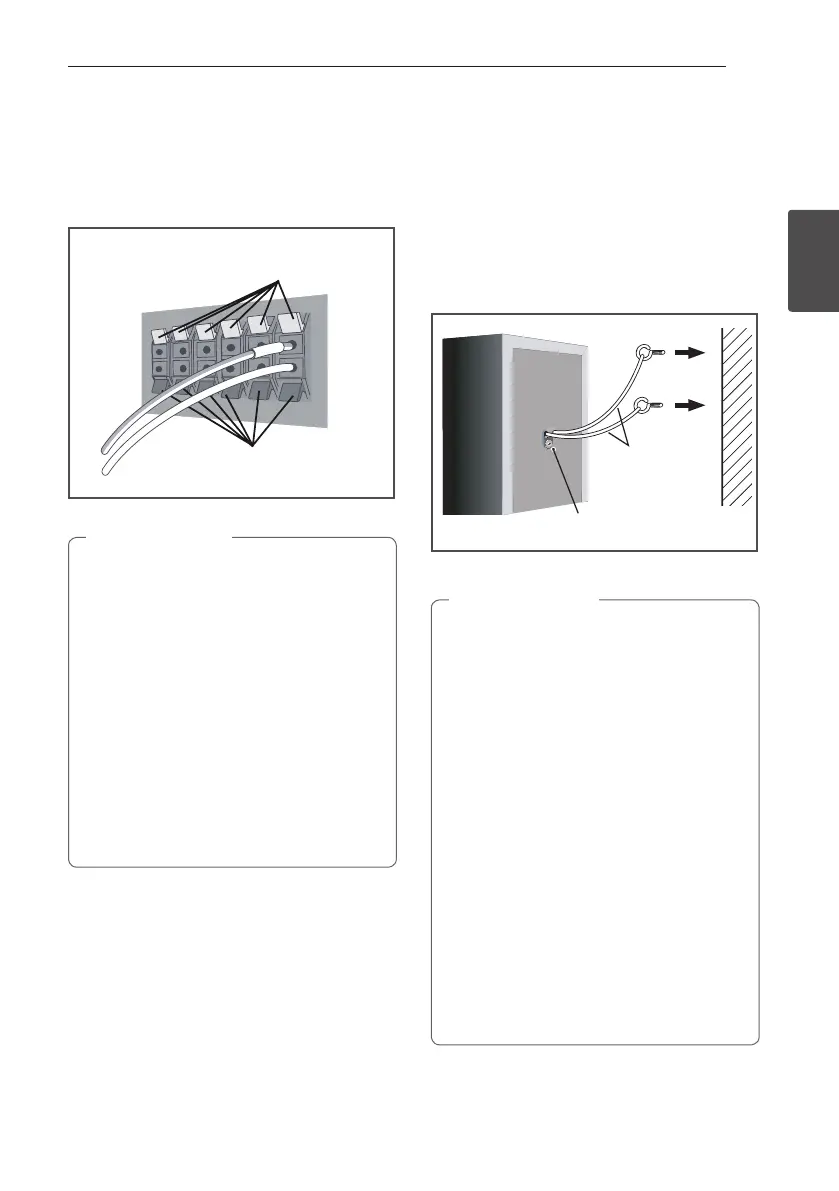

3. Conecte los cables al reproductor.
Conecte el cable blanco con el lado de línea gris
(+) y el otro cable en el lado (-). Para conectar
el cable al reproductor, presione cada pestaña
plástica para abrir el terminal de conexión.
Introduzca el cable y suelte la pestaña.
middle non-skid pads
Large non-skid pads
Rear
Front
small non-skid pads
thick cord
Plastic catch
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
Color (+)
Negro (-)
y
No conecte ningún altavoz diferente a los
suministrados con este sistema.
y
No conecte los altavoces suministrados
a ningún amplicador diferente al que se
incluye con este sistema. La conexión a otro
amplicador puede dar lugar a fallos de
funcionamiento o un incendio.
y
Conecte el cable de altavoz de subwoofer
(púrpura) al naranja de reproductor.
y
Estos terminales de altavoz tienen voltaje
PELIGROSO. Para evitar el riesgo de
descargas eléctricas durante la conexión o
desconexión de los cables de los altavoces,
desconecte la alimentación eléctrica antes
de tocar cualquier parte no aislada.
>
Precaución
Fijación de los altavoces delanteros
y surround.
Coloque los altavoces delanteros y surround con
el pasador plástico incluido. Atornille los dos
ganchos en la pared detrás del altavoz. Pase un
cordón grueso alrededor de los ganchos y a través
del pasador plástico para estabilizar el altavoz
(asegúrese de que soporte el peso del altavoz).
Tras la instalación, asegúrese de que se haya jado
correctamente el altavoz.
middle non-skid pads
Large non-skid pads
Rear
Front
small non-skid pads
thick cord
Plastic catch
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
Cordón con el
grosor suciente
Pasador plástico
y
El pasador plástico no es un componente
de montaje, y el altavoz no debe colgar
directamente de la pared con este pasador.
Utilice siempre un cordón para estabilizar el
altavoz.
y
Pioneer no acepta ninguna responsabilidad
por posibles pérdidas o daños resultantes
de un montaje o instalación incorrectos,
una resistencia insuciente de los materiales
de instalación, uso incorrecto o desastres
naturales.
y
Al colocar esta unidad, asegúrese de jarla
de forma segura y evite áreas en las que
exista la posibilidad de que caiga y causarle
lesiones si se produce un desastre natural
(por ejemplo, un terremoto).
y
No se suba sobre la base del altavoz alto
para empujar o inclinar el altavoz. El altavoz
podría caer y romperse, o alguien podría
resultar herido. Preste especial atención a
los niños.
>
Precaución
