Conexión18
Conexión
2
Configuración de los altavoces
BCS-212

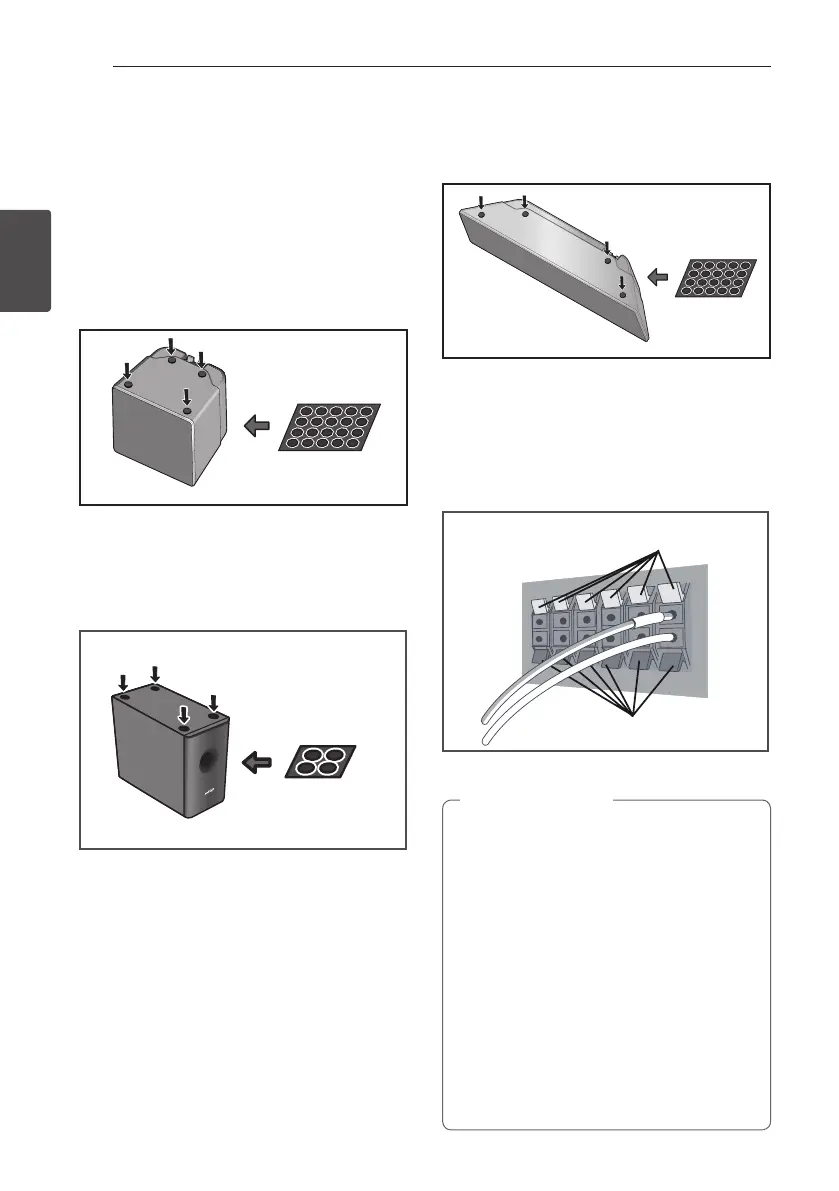

Preparación de los altavoces
1. Coloque los apoyos antideslizantes en la base
de cada altavoz.
Para los altavoces:
Utilice el adhesivo incluido para colocar los
cuatro apoyos centrales pequeños en la base
(inferior) de cada altavoz.
For subwoofer:
small non-skid pads
large non-skid pads
small non-skid pads
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
apoyos antideslizantes
pequeños
Para subwoofer:
Utilice el adhesivo incluido para colocar
los cuatro apoyos grandes en la base del
subwoofer.
For subwoofer:
small non-skid pads
large non-skid pads
small non-skid pads
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
apoyos grandes
antideslizantes
Para altavoz central:
Utilice el adhesivo incluido para colocar los
cuatro apoyos pequeños en la base del altavoz
central.
For subwoofer:
small non-skid pads
large non-skid pads
small non-skid pads
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
apoyos antideslizantes
pequeños
2. Conecte los cables al reproductor.
Conecte el cable blanco con el lado de línea gris
(+) y el otro cable en el lado (-). Para conectar
el cable al reproductor, presione cada pestaña
plástica para abrir el terminal de conexión.
Introduzca el cable y suelte la pestaña.
For subwoofer:
small non-skid pads
large non-skid pads
small non-skid pads
5 mm
10 mm
5 mm to 7 mm
Mounting screw
(not supplied)
Color (+)
Negro (-)
y
No conecte ningún altavoz diferente a los
suministrados con este sistema.
y
No conecte los altavoces suministrados
a ningún amplicador diferente al que se
incluye con este sistema. La conexión a otro
amplicador puede dar lugar a fallos de
funcionamiento o un incendio.
y
Conecte el cable de altavoz de subwoofer
(púrpura) al naranja de reproductor.
y
Estos terminales de altavoz tienen voltaje
PELIGROSO. Para evitar el riesgo de
descargas eléctricas durante la conexión o
desconexión de los cables de los altavoces,
desconecte la alimentación eléctrica antes
de tocar cualquier parte no aislada.
>
Precaución
