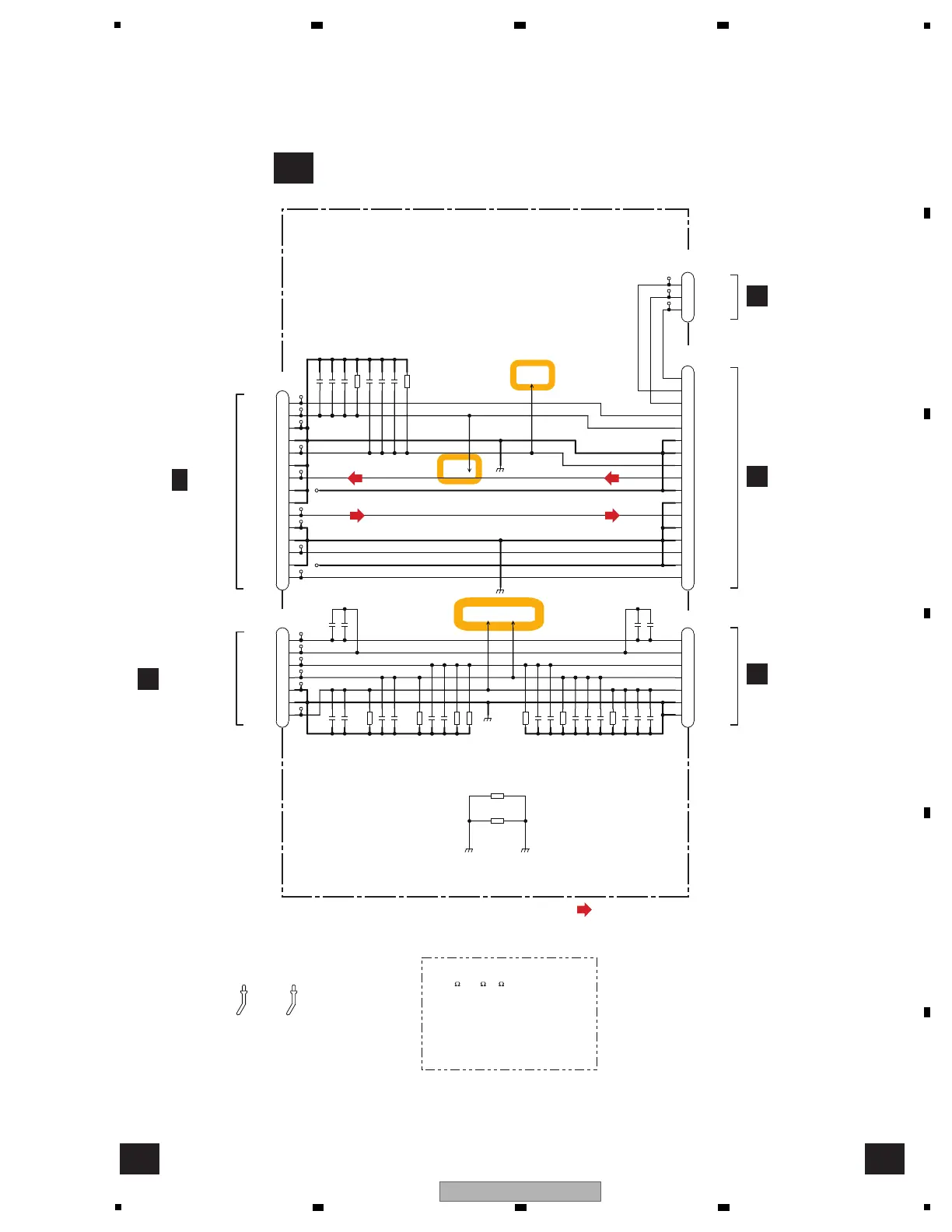

10.42 FRONT BRIDGE ASSY
AD AD
1608
3216
3216
3216
3216
3216
3216
3216
3216
CN7723
KM200NA3
1
XFANERR
2
FANCTLL
3
FANCTLH
CN7721
KP200IB7L
1
FL AC1
2 FL AC2
3 -VF
4
V+12TRG
5 V+5_V
6 GNDV
7 GNDV
XKP3079-A
CN7722
1
XHPDET
2
GNDHP
3
HP R
4
GNDHP
5
GNDHP
6
HP L
7
GNDHP
8
GNDA
9
MICOUT
10
V+7_A
11
GNDA
12
GNDA
13
V-7_A
14
MICDET
15
FANCTLL
16
FANCTLH
17
XFANERR
9604S-15C
CN7724
1
MICDET
2
V-7_A
3
GNDA
4
GNDA
5
V+7_A
6
GNDA
7
MICOUT
8
GNDA
9
GNDA
10
HP L
11
GNDHP
12
GNDHP
13
HP R
14
GNDHP
15
XHPDET
C7752
NM
C7721
100p/50
CH
C7722
1000p/50
C7725
1000p/50
C7724
100p/50
CH
C7751
NM
C7728
NM
C7732
NM
C7727
NM
C7730
NM
C7731
NM
C7750
NM
C7749
NM
C7747
NM
C7748
NM
C7746
NM
C7745
NM
C7729
NM
C7734
NM
CH
C7733
NM
CH
C7736
NM
CH
C7738
NM
C7735
NM
C7737
NM
CH
GNDV
GNDHP
GNDA
VEF1040-A
JH7721
ADX7729-A
JP7725
1
FL AC1
2
FL AC2
3
-VF
4
V+12TRG
5
GNDV
6
GNDV
7
V+5_V
R7745
1M
V-7A
V+7A
V+12TRGV+5_V
R7721
NM
R7722
NM
R7723
NM
R7724
NM
R7725
NM
R7726
NM
R7727
NM
R7728
NM
GNDV GNDV
R7729
NM
R7730
NM
NM
JH7722
1. RESISTORS
Unit: k-k , M-M or unless
otherwise noted.
Rated Power: 1/16w unless
otherwise noted.
Toleranee: (J)5% unless
otherwise noted.
2. CAPACITORS
Unit: p-pF or u-uF unless
otherwise noted.
Ratings: Capacity(F)/Voltage(V)
unless otherwise noted.
3. NM: No Mount
NOTE
A
1/3
CN2503
: Audio Signal Route
FRONT BRIDGE ASSY
(AWX9814)
AD
U
CN7602
V
CN7281
Y
CN7684
Y
CN7683
