3
Anschlüsse

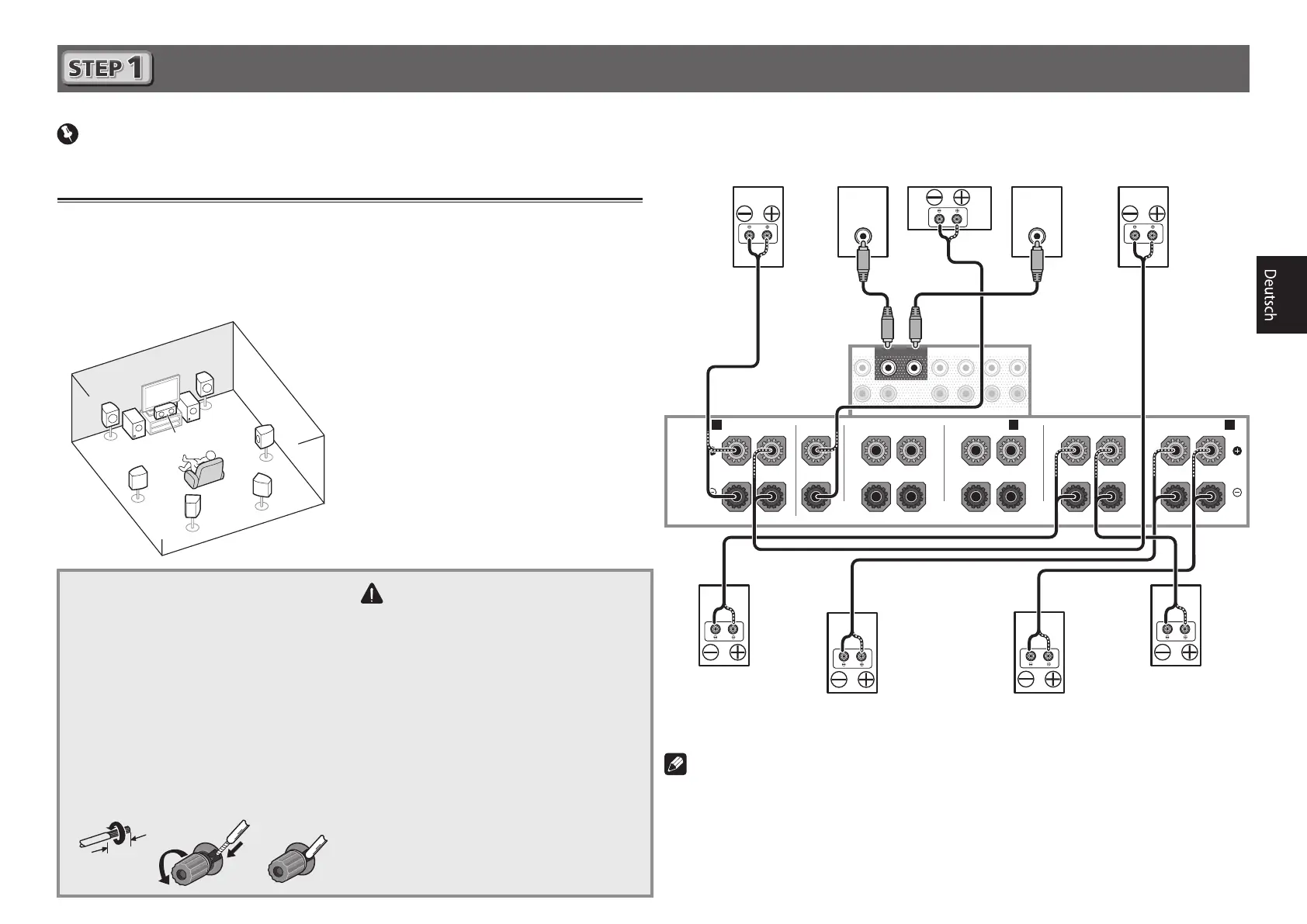

Anschluss der Lautsprecher
Der Receiver arbeitet mit nur zwei Stereolautsprechern (den vorderen Lautsprechern in der
Abbildung), aber die Verwendung von mindestens fünf Lautsprechern wird empfohlen, und eine
komplette Einrichtung ist am besten für den Surroundklang.
Stellen Sie Ihre Lautsprecher wie unten dargestellt auf, um einen angenehmen Surroundklang zu erzielen.
7.2-Kanal-Surround-System:
Schließen Sie Lautsprecher nach der Installation wie unten dargestellt an.
L
– Vorne links
C
– Center
R
– Vorne rechts
SL
– Surround links
SR
– Surround rechts
SBL
– Surround hinten links
SBR
– Surround hinten rechts
SW
– Subwoofer
Anschluss der Lautsprecherkabel
Stellen Sie sicher, dass Sie den Lautsprecher
rechts an den rechten Anschluss (
R
) und den
Lautsprecher links an den linken Anschluss (
L
)
anschließen. Stellen Sie außerdem sicher, dass die
positiven/negativen (
+/–
) Lautsprecheranschlüsse
am Receiver den entsprechenden Anschlüssen
der Lautsprecher entsprechen.
1
Drehen Sie freiliegende Drahtstränge
zusammen.
2
Lösen Sie die Klemme und setzen Sie
den freiliegenden Draht ein.
3
Ziehen Sie die Klemme fest.
10 mm
AUHTUNG
• Bevor Sie Verbindungen herstellen
oder ändern, schalten Sie bitte
die
Stromversorgung aus, und
ziehen Sie das Netzkabel aus der
Wechselstromsteckdose.
• Diese Lautsprecheranschlüsse führen
LEBENSGEFÄHRLICHE
Spannung. Um
beim Anschließen oder Trennen der
Lautsprecherkabel Stromschlaggefahr zu
vermeiden, ziehen Sie den Netzstecker,
bevor Sie nicht isolierte Teile berühren.
SL
L
R
SR
SBL
SBR
SW
2
SW
1
C
Subwoofer 1
(
SW
)
Subwoofer 2
(
SW
)
Vorne rechts
(
R
)
Surround rechts
(
SR
)
Surround links
(
SL
)
Vorne links
(
L
)
Center
(
C
)
Surround hinten rechts
(
SBR
)
Surround hinten links
(
SBL
)
Hinweis
• Wenn Sie zwei Subwoofer nutzen, kann der zweite Subwoofer an den
SUBWOOFER 2
-Anschluss angeschlossen werden. Durch Anschließen von zwei Subwoofern wird der
Bassklang angehoben, um eine kraftvollere Klangwiedergabe zu erzielen. In diesem Fall
wird der gleiche Klang von den zwei Subwoofern ausgegeben.
• Dieses Gerät unterstützt Lautsprecher mit einer Nennimpedanz von 4
W
bis 16
W
.
Wichtig
• In dieser Abbildung ist zwar das Modell SC-LX86 dargestellt, die Anschlüsse stimmen
jedoch mit denen von SC-LX76 überein, sofern nicht anders angegeben.
SUBWOOFER
12
SURROUND SURR BACK
F HEIGHT
(Single)
(Single)
FRONT
CENTER
PRE OUT
F WIDE
SPEAKERS
FRONT CENTER
A A
SURROUND
SURROUND BACK
FRONT HEIGHT
FRONT WIDE /
B
RLRLRLRL
LINE LEVEL
INPUT
LINE LEVEL
INPUT
