Pioneer sc-lx76 Quick Start Guide

3
SUBWOOFER
12
SURROUND SURR BACK F HEIGHT
(Single)
(Single)
FRONT
CENTER
PRE OUT
F WIDE
SPEAKERS
FRONT CENTER
A A
SURROUND SURROUND BACK FRONT HEIGHT FRONT WIDE /
B
RL
RLRLRLRL
LINE LEVEL
INPUT
LINE LEVEL
INPUT

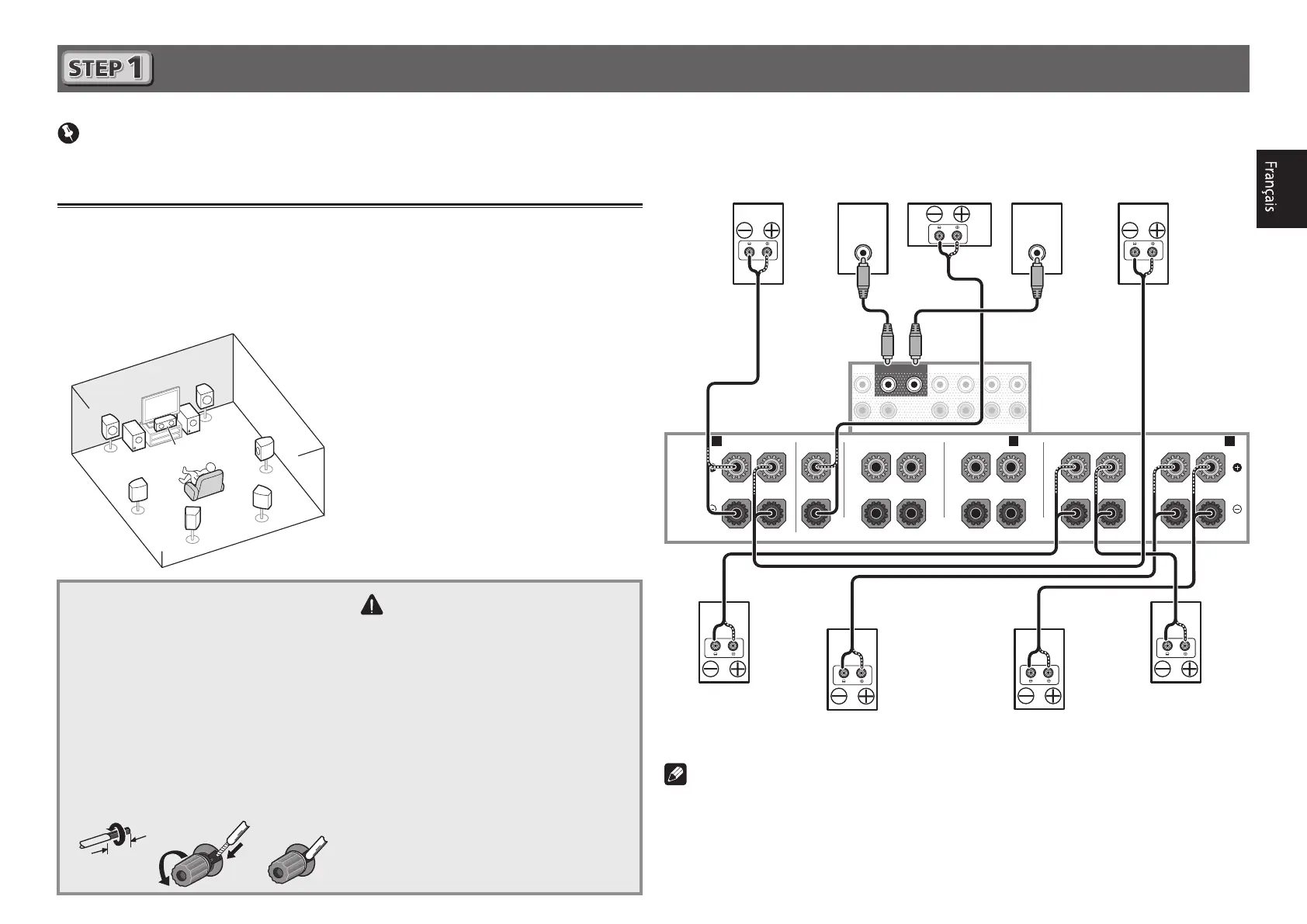

Raccordement
Raccordement des enceintes
Le récepteur fonctionne avec deux enceintes stéréo seulement (enceintes avant sur le schéma)
mais il est conseillé d’utiliser au moins cinq enceintes, et avec une configuration complète le
son surround sera bien meilleur.
Pour obtenir le son surround le plus agréable, installez vos enceintes comme illustré ci-dessous.
Système surround à 7.2 canaux :
Après avoir installé les enceintes, raccordez-les de la façon suivante.
L
– Avant Gauche
C
– Centre
R
– Avant Droite
SL
– Surround Gauche
SR
– Surround Droite
SBL
– Surround arrière Gauche
SBR
– Surround arrière Droite
SW
– Caisson de grave
Raccordement des câbles d’en-
ceintes
Veillez à bien raccorder l’enceinte de droite
à la borne droite (
R
) et l’enceinte de gauche
à la borne de gauche (
L
). Assurez-vous aussi
que les bornes positives et négatives (
+/–
)
sur le récepteur correspondent à celles des
enceintes.
1
Torsadez les ls ensemble.
2
Dévissez la borne et insérez la partie
dénudée des ls.
3
Serrez la borne.
12 3
10 mm
ATTENTION
• Avant de réaliser ou de modifier des
liaisons, éteignez les appareils et
débranchez le cordon d’alimentation de
la prise électrique.
• Ces bornes d’enceintes sont soumises à
une tension
DANGEREUSE
. Pour éviter
tout risque de décharge électrique lors
du branchement ou débranchement
des câbles d’enceintes, débranchez le
cordon d’alimentation avant de toucher
les parties non isolées.
SL
L
R
SR
SBL
SBR
SW 2
SW
1
C
Caisson de
grave 1
(
SW
)
Caisson de
grave 2
(
SW
)
Avant Droite
(
R
)
Surround Droite
(
SR
)
Surround Gauche
(
SL
)
Avant
Gauche
(
L
)
Surround arrière
Droite (
SBR
)
Surround arrière
Gauche (
SBL
)
Centre
(
C
)
Remarque
• Si vous possédez deux caissons de grave, le second caisson de grave peut être raccordé à
la prise
SUBWOOFER 2
. Avec deux caissons de grave vous augmenterez les sons graves
et obtiendrez un son plus puissant. Dans ce cas, les deux caissons de grave produiront le
même son.
• Cet appareil accepte les enceintes ayant une impédance nominale de 4
W
à 16
W
.
Important
• Cette illustration montre le SC-LX86. Les raccordements du SC-LX76 sont identiques, sauf
mention contraire.
