Pioneer VSA-E08 - 3.9 H. PHONE;F. VIDEO and DISPLAY ASSYS

VSA-E08
26
A
B
C
D
1
23
4
1234
R

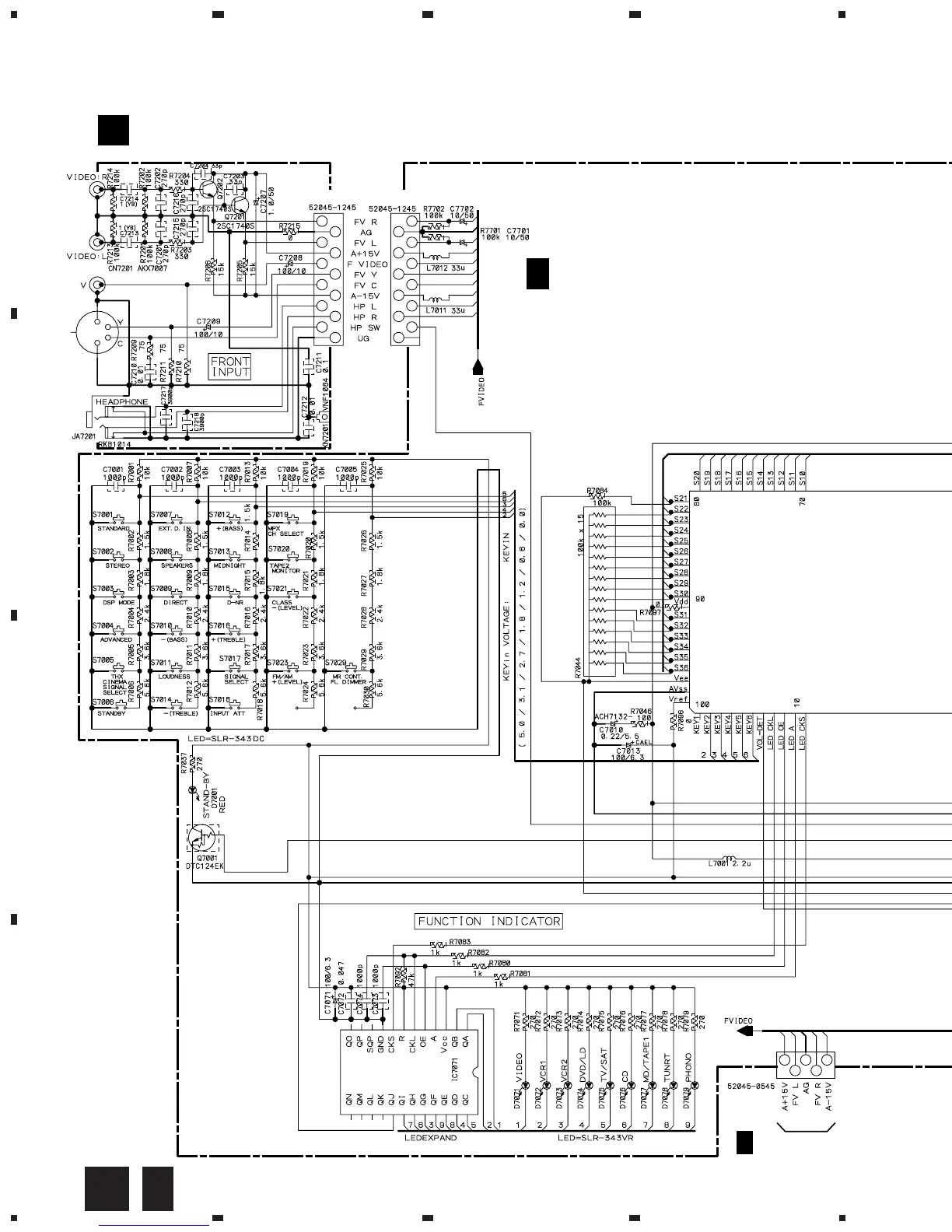

H. PHONE/F. VIDEO ASSY
(AWX7342)
CN7201 CN7004
CN7005
S7001 : STANDARD
S7002 : STEREO
S7003 : DSP MODE
S7004 : ADVANCED
S7005 : THX CINEMA
S7006 : STAND BY/ON
S7007 : EXTERNAL
DECODER IN
S7008 : SPEAKERS
S7009 : DIRECT
S7010 : BASS –
S7011 : LOUDNESS
S7012 : BASS +
S7013 : MIDNIGHT
S7014 : TREBLE –
S7015 : DIGITAL NR
S7016 : TREBLE +
S7017 : SIGNAL SELECT
S7018 : INPUT ATT
S7019 : MPX
S7020 : TAPE2 MONITOR
S7021 : LEVEL –
S7023 : LEVEL +
S7029 : FL DIMMER
M663111FP
CN906
D
1/3 F
R
DISPLAY ASSY
(AWX7701)
F
S
F
S
3.9 H. PHONE/F. VIDEO and DISPLAY ASSYS
