10
Fr
Raccordement des sorties
analogiques multicanaux

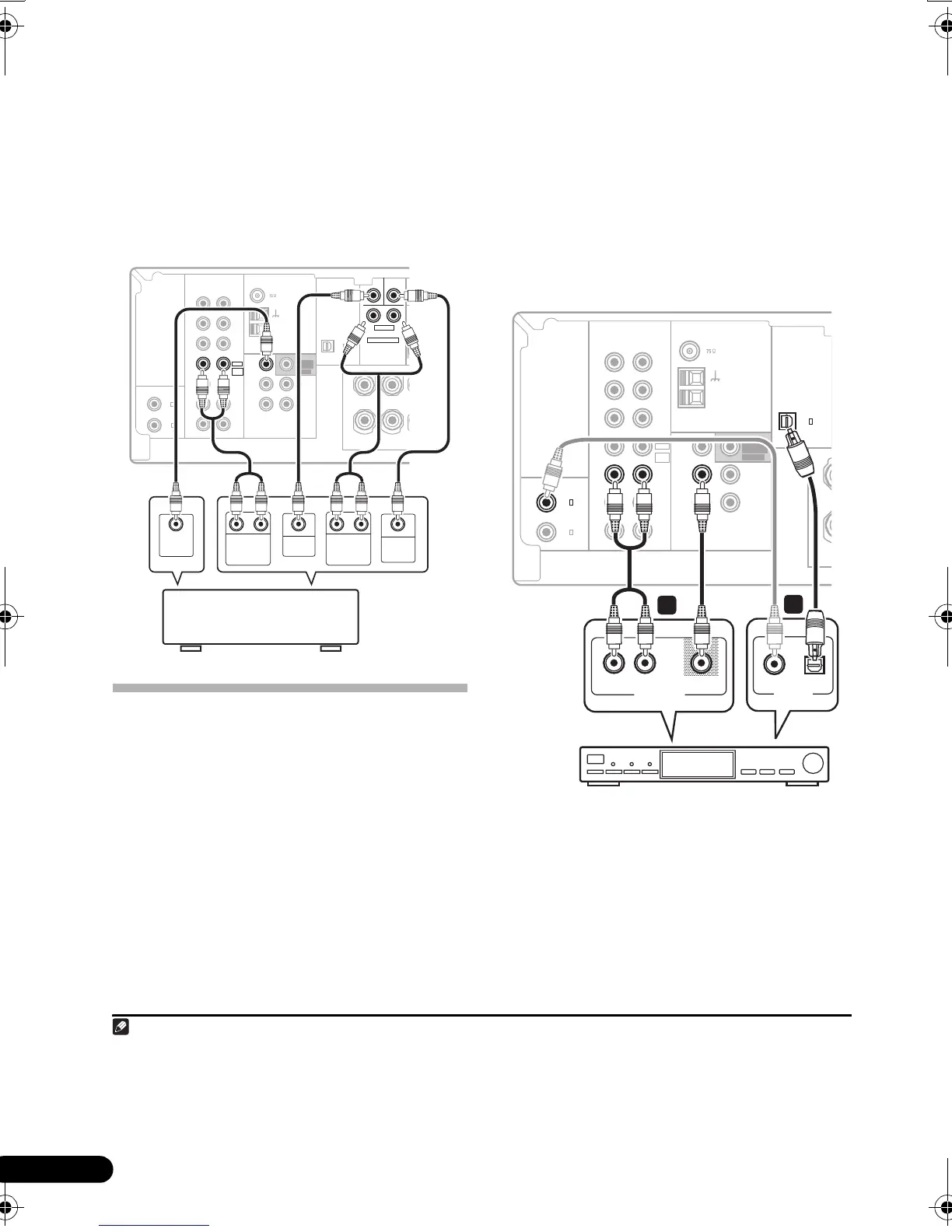

Votre lecteur de DVD peut être pourvu de
sorties analogiques à 5.1 canaux pour la
lecture de DVD audio et de SACD. Dans ce cas,
vous pouvez les raccorder aux entrées
multicanaux
du récepteur comme indiqué sur
l’illustration ci-dessous.
1
Raccordement d’un récepteur
satellite ou d’un boîtier
décodeur numérique
Les récepteurs satellites et par câble, ainsi que
les syntoniseurs de téléviseur numérique
terrestre sont tous des exemples de ce que l’on
appelle boîtiers décodeurs.
1 Raccordez un ensemble de sorties audio/
vidéo du boîtier décodeur aux entrées TV/
SAT AUDIO et VIDEO du récepteur.
2
Utilisez un câble phono RCA stéréo pour le
raccordement audio et un câble vidéo RCA
standard pour le raccordement vidéo.
3
2 Si votre boîtier décodeur possède une
sortie numérique, raccordez-la à une entrée
numérique de ce récepteur.
L’exemple ci-dessous illustre un raccordement
optique vers l’entrée DIGITAL OPT 1 (CD).
4
Remarque
1 L’entrée multicanaux peut être utilisée uniquement si DVD 5.1 ch est sélectionné (voir page 30).
R
L
IN CD
IN
OUT
DVD / BD
TV
/ SAT
FRONT
DVD5.1
CH INPUT
IN
IN
DVR
/ VCR
DVR
/ VCR IN
TV
/ SAT IN
DVD
/ BD IN
AM
LOOP
DIGITAL IN
CEN-
TER
SURROUND
DVD 5.1CH INPUT
R
L
SUB
WOOFER
OPT
(
CD
)
R
FRONT
L
FM UNBAL
ANTENNA
DVR
/ VCR OUT
MONITOR
OUT
AUDIO VIDEO
IN
OUT
COAX
(
DVD / BD
)
CD-R
/ TAPE
/ MD
(
ASSIGNABLE
)
S
P
E
A
K
E
R
S
1
1
SUB
WOOFER
PREOUT
COAX
(
DVR / VCR
)
2
(
ASSIGNABLE
)
DIGITAL IN
CENTER
OUTPUT
SUB-
WOOFER
OUTPUT
VIDEO
OUTPUT
SURROUND
OUTPUT
RL
FRONT
OUTPUT
RL
DVD/décodeur multicanaux
avec prises de sortie
analogiques multicanaux
Ce récepteur
2 Si votre téléviseur est déjà raccordé aux entrées TV/SAT, choisissez alors une autre entrée. Cependant, vous devrez vous
rappeler l’entrée à laquelle vous avez raccordé le boîtier décodeur.
3 Reportez-vous à la section Utilisation des prises femelles vidéo en composantes à la page 13 si votre boîtier décodeur possède
également une sortie vidéo en composantes.
4 Dans ce cas, vous devrez indiquer au récepteur l’entrée numérique que vous avez raccordée au boîtier décodeur numérique
(reportez-vous à la section Menu d’affectation d’entrée à la page 33).
R
L
IN CD
IN
OUT
DVD / BD
TV
/ SAT
FRONT
DVD5.1
CH INPUT
IN
IN
DVR
/ VCR
DVR
/ VCR IN
TV
/ SAT IN
DVD
/ BD IN
AM
LOOP
DIGITAL IN
OPT
(
CD
)
R
FM UNBAL
ANTENNA
DVR
/ VCR OUT
MONITOR
OUT
AUDIO VIDEO
IN
OUT
COAX
(
DVD / BD
)
CD-R
/ TAPE
/ MD
(
ASSIGNABLE
)
S
P
E
A
K
E
R
S
1
1
SUB
WOOFER
PREOUT
COAX
(
DVR / VCR
)
2
(
ASSIGNABLE
)
DIGITAL IN
DIGITAL OUT
AUDIO/VIDEO OUT
VIDEOAUDIORL
OPTICALCOAXIAL
2
1
STB
Ce récepteur
VSX_518_KU_French.book Page 10 Monday, November 26, 2007 11:28 AM
