14
Fr

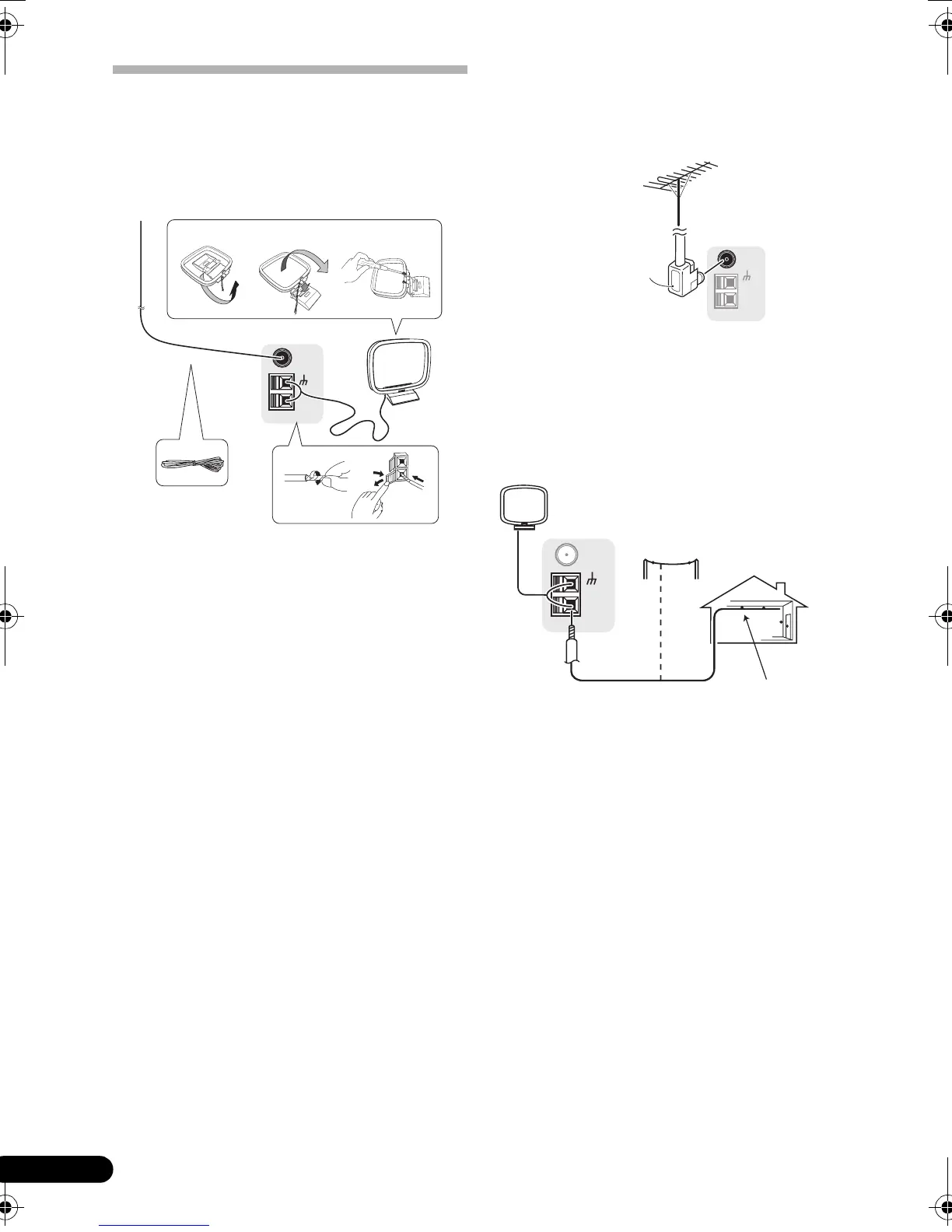

Raccordement des antennes
Raccordez l’antenne cadre AM et l’antenne
filaire FM comme indiqué ci-dessous. Pour
améliorer la réception et la qualité du son,
raccordez les antennes externes (consultez
Utilisation des antennes externes ci-dessous).
1 Retirez les écrans protecteurs des deux
fils de l’antenne AM.
2 Poussez sur les languettes pour les ouvrir,
puis insérez complètement un fil dans chaque
borne avant de relâcher les languettes pour
mettre en place les fils de l’antenne AM.
3 Reliez l’antenne cadre AM au pied joint.
Pour relier le pied à l’antenne, courbez-le dans
le sens indiqué par la flèche (fig. a), puis
attachez le cadre sur le pied (fig. b).
• Si vous projetez de monter l’antenne AM sur
le mur ou sur une autre surface, fixez le pied
avec des vis (fig. c) avant d’attacher le cadre
au pied. Assurez-vous que la réception est
claire.
4 Placez l’antenne AM sur une surface plane
en l’orientant vers une direction qui offre la
meilleure réception.
5 Raccordez l’antenne filaire FM de la même
manière que pour l’antenne cadre AM.
Pour de meilleurs résultats, déroulez l’antenne
FM et fixez-la sur un mur ou sur un
encadrement de porte. Tendez-la, elle ne doit
pas être enroulée.
Utilisation des antennes externes
Pour améliorer la réception FM
Utilisez un connecteur de type F pour
raccorder une antenne FM externe.
Pour améliorer la réception AM
Connectez un fil recouvert de vinyle de 5 à 6
mètres de long à la borne d’antenne AM sans
déconnecter l’antenne cadre AM fournie.
Pour obtenir la meilleure réception possible,
fixez ce fil métallique horizontalement, à
l’extérieur.
AM
LOOP
FM UNBAL
75
Ω
3
1
2
4
5
fig. a fig. b fig. c
AM
LOOP
FM UNBAL
75
Ω
Connecteur
de type F
AM
LOOP
FM UNBAL
75
Ω
Antenne
extérieur
Antenne intérieure
(fil gainé de vinyle)
5 m à 6 m
VSX_518_KU_French.book Page 14 Monday, November 26, 2007 11:28 AM
