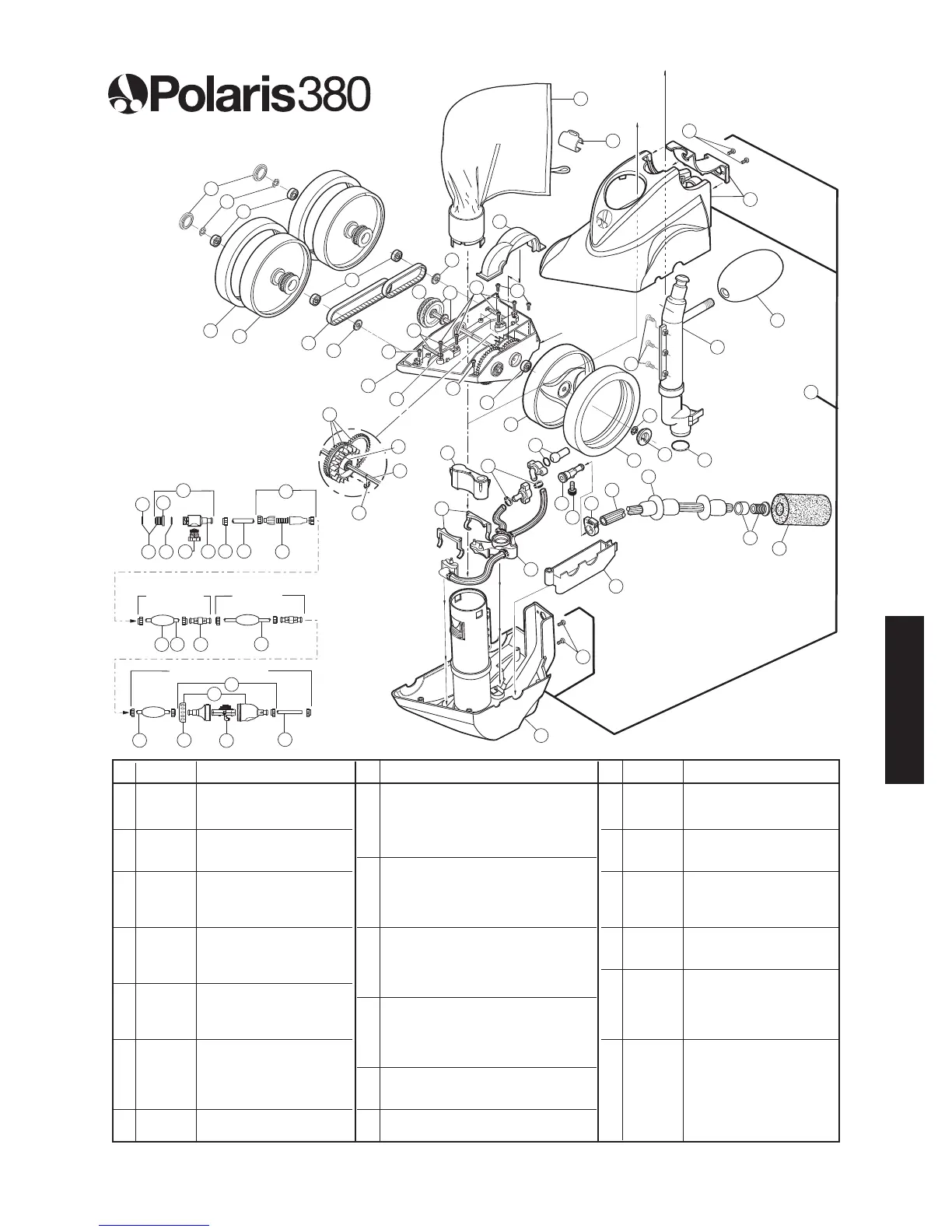

Diagrama expandido de piezas
No. No. pieza Descripción Cant. No. No. pieza Descripción Cant. No. No. pieza Descripción Cant.
* Los componentes sujetos a desgaste no quedan comprendidos por la garantía.
Pared de
la piscina
Al Polaris
Mostrada del
lado opuesto
Número de serie
1 9-100-1021 Bolsa con cremallera multiuso* 1
2 9-100-1152 Tapa superior de la turbina 1
3 9-100-1114 Tapacubos 3
4 9-100-5107 Abrazadera, acero inoxidable 10
5 9-100-1108 Cojinete 8
6 C10 Neumático, MaxTrax
®
*3
7 9-100-1008 Rueda, lado doble 2
8 9-100-1017 Juego de bandas, pequeña y
grande 1
9 9-100-7011 Cojinete de escudo 3
10 9-100-1005 Armazón 1
11 9-100-5125 Tornillo, 8-32 x 1/2" 11
12 9-100-1139 Montaje de soporte de eje,
delantero y posterior 1
13 9-100-1010 Separador de las bandas, polea 1
14 B25 Casquillo de orificio con protector 1
15 9-100-1007 Polea de transferencia y eje
impulsor 1
16 9-100-5115 Tornillo, 8-32 x 3/4" 4
17 9-100-5130 Arandela de cierre,
soporte del eje 4
18 9-100-1132 Conjunto de engranajes de trans-
misión con cojinete de turbina 1
19 9-100-1103 Rueda de turbina con cojinete 1
20 9-100-1116 Rueda, lado sencillo 1
21 C131 Conjunto del chorro impulsor 1
22 9-100-7008 Conexión arponada de manguera
barredora, completa 1
23 B20 Tornillo de ajuste, manguera
barredora 1
24 B15 Abrazadera de manguera
barredora 1
25 9-100-9004 Pesa de base 1
26 9-100-7170 Abrazadera de la manguera
para el SCA 6
27 9-100-7009 Retén del chorro 2
28 9-100-7010 Sistema de control de agua (SCA) 1
29 9-100-1155 Tapa inferior de turbina 1
30 9-100-3105 Restregador de la manguera
barredora* 1
31 9-100-5132 Anillo espaciador, conducto de
alimentación 1
32 9-100-7030 Conjunto de tapa y base 1
33 9-100-7003 Tubo alimentador y pieza
espaciadora 1
34 A20 Flotador, cabeza 1
35 B5 Manguera barredora, completa* 1
36 B10 Anillos de desgaste* 8
37 9-100-1018 Fijador de bolsa 1
38 9-100-1240 Carcasa superior 1
39 9-100-7026 Conjunto de base 1
40 10-112-00 Discos restrictores para CUP 2
41 6-500-00 Conector universal de pared (CUP) 1
42 9-100-9001 Conjunto del conector CUP 1
43 10-108-00 Juego de restrictores del CUP 1
44 6-505-00 Anillo espaciador, CUP/DR 1
45 9-100-9002 Válvula de desahogo de presión,
negra 1
46 D29 Desconector rápido (DR), CUP 1
47 D15 Tuerca de manguera 10
48 ** Manguera adaptadora, 21,6 cm 1
49 48-080 Conjunto de filtro en línea 1
50 48-222 Tamiz, filtro en línea 1
51 D10 Flotador, manguera alimentadora 9
52 D45 Manguera alimentadora, 3 m 2
53 D20 Conexión giratoria, rodamiento 2
54 D50 Manguera alimentadora,
tramo-guía, 3 m 1
55 G52 Juego de válvula de retroceso 1
56 G54 Juego de estuche para G52 1
57 G57 Collarín, válvula de retroceso 1
58 G53 Mecanismo para G52 1
tramo-guía, 3 m
3 m
3 m
