1 9-100-1021 Sacco per uso generale* 1
2 9-100-1152 Parte superiore del corpo della
turbina 1
3 9-100-1114 Coprimozzo 3
4 9-100-5107 Fermaglio a E in acciaio
inossidabile 10
5 9-100-1108 Cuscinetto a sfere 8
6 C-10 Gomma Max Trax
®
*3
7 9-100-1008 Ruota, lato a due ruote 2
8 9-100-1017 Corredo cinghie, piccola
e grande 1
9 9-100-7011 Schermo, cuscinetto 3
10 9-100-1005 Telaio 1
11 9-100-5125 Vite di arresto 8-32 x 1/2 pollice 11
12 9-100-1139 Kit blocco assale, anteriore e
posteriore 1
13 9-100-1010 Divisore cinghia, puleggia di t
rasmissione 1
14 B25 Punta dell’orifizio con protezione 1
15 9-100-1007 Puleggia di trasmissione/gruppo
albero motore 1
16 9-100-5115 Vite di arresto 8-32 x 3/4 pollice 4
17 9-100-5130 Rondella di fermo, assale 4
18 9-100-1132 Corredo ingranaggio trasmissione 1
19 9-100-1103 Disco della turbina con cuscinetto 1
20 9-100-1116 Ruota, lato a ruota singola 1
21 C131 Corredo del getto di spinta 1
22 9-100-7008 Punta d’attacco del tubo per
spazzare 1
23 B20 Vite di registrazione tubo per
spazzare 1
24 B15 Morsetto di attacco del tubo di
pulizia 1
25 9-100-9004 Peso base 1
26 9-100-7170 Morsetto tubo per (WMS) 6
27 9-100-7009 Fermo del getto 2
28 9-100-7010 Sistema di gestione acqua (WMS)1
29 9-100-1155 Alloggiamento turbina, inferior 1
30 9-100-3105 Sfregatore di coda* 1
31 9-100-5132 O-Ring, tubo di alimentazione 1
32 9-100-7030 Gruppo parte superiore e base 1
33 9-100-7003 Tubatura di alimentazione/gruppo
spazio timer 1
34 A20 Galleggiante di testa 1
35 B5 Tubo per spazzare completo* 1
36 B10 Anelli consumabili* 8
37 9-100-1018 Collare sacco 1
38 9-100-1240 Parte superiore dell'involucro 1
39 9-11-7026 Gruppo della base 1
40 10-112-00 Dischi limitatori dell’UWF 2
41 6-500-00 Raccordo universale a
parete (UWF) 1
42 9-100-9001 Gruppo connettore, (UWF) 1
43 10-108-00 Kit di limitazione dell’UWF 1
44 6-505-00 O-Ring UWF/QD 1
45 9-100-9002 Valvola limitatrice della pressione 1
46 D29 Elemento di sconnessione
rapida (QD) 1
47 D15 Dado del tubo 10
48 ** Tubo adattatore, 8 pollici e 1/2 1
49 48-080 Gruppo filtro in linea 1
50 48-222 Retino, filtro in linea 1
51 D10 Galleggiante, tubo alimentazione 9
52 D45 Tubo di alimentazione, 3 m 2
53 D20 Parte girevole, cuscinetto a sfere 2
54 D50 Tubo di alimentazione,
adduttore, 3 m 1
55 G52 Kit valvola di rigurgito 1
56 G54 Kit astuccio per G52 1
57 G57 Collare, valvola di rigurgito 1
58 G53 Meccanismo per G52 1
N. Pezzo n. Descrizione Quantità N. Pezzo n. Descrizione Quantità N. Pezzo n. Descrizione Quantità
www.polarispool.com
Serial Number
Shown from
opposite side.
1
37
3
4
5
8
7
6
9
5
2
10
17
13
11
12
15
9
11
33
34
11
5
18
19
4
15
30
35
14
36
20
21
23
22
24
28
29
27
25
26
31
6
3
4
58
Pool
Wall
To
The
Polaris
41
42
43
47
40
44
45
46
48
51
56
55
54
52
52
54
57
10-Foot
Hose
10-foot Leader Hose
16
11
10-Foot
Hose
39
38
50
49
53
32
11
11

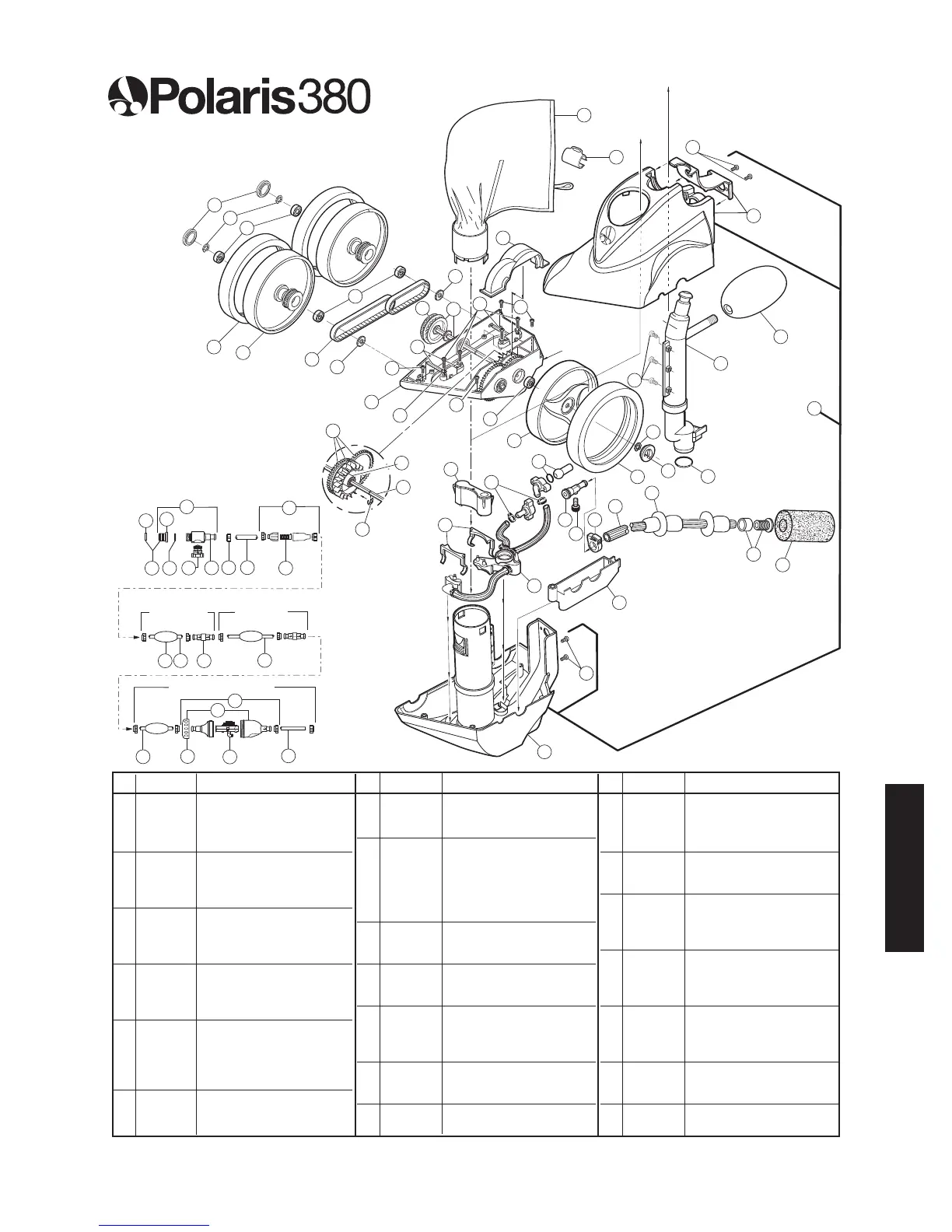

Schema esploso dei pezzi
Italiano
* Gli articoli di consumo sono esclusi dalla gar
anzia.
Numero di serie
Visto dalla
parte opposta
Parete
piscina
Alla
Polaris
Adduttore, 3 m
3 m
3 m
