33

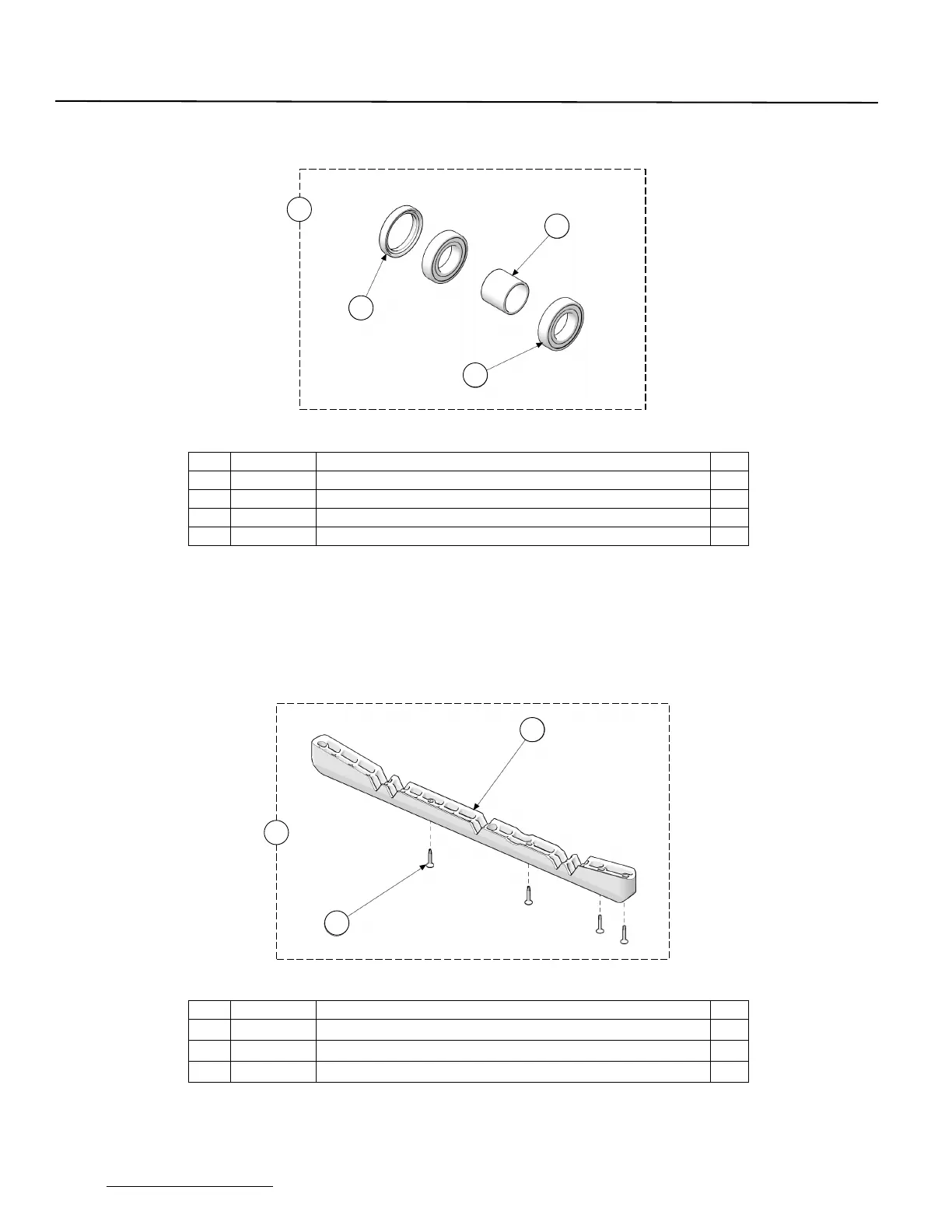

EXPLODED VIEWS
Bearing Kit / Ensemble de roulements
Track Guide Kit / Ensemble guide de chenille
#
G
#
1
#
3
#
2
#
2
ITEM PART # DESCRIPTION QTY
G 2205123 KIT - BEARINGS, CMPLST, ATV 1
1 -- INTERNAL SPACER / ESPACEUR ROULEMENTS 1
2 -- STANDARD BEARING / ROULEMENT À BILLES STANDARD 2
3--
SHAFT SEAL / JOINT D'ÉTANCHÉITÉ, ARBRE MOYEU -- 50 x 62 x 10
1
#
H
#
1
#
2
ITEM # PART # DESCRIPTION QTY
H 2209519 K-GUIDE, CMPLST, ATV 2.0 / S-KIT GUIDE ATV 1
1 -- SDSQWS, #12-24X1.5, ZP 4
2 -- TRACK GUIDE / GUIDE DE CHENILLE 1
