Polytropic PAC 16 - Page 61

- 61 -

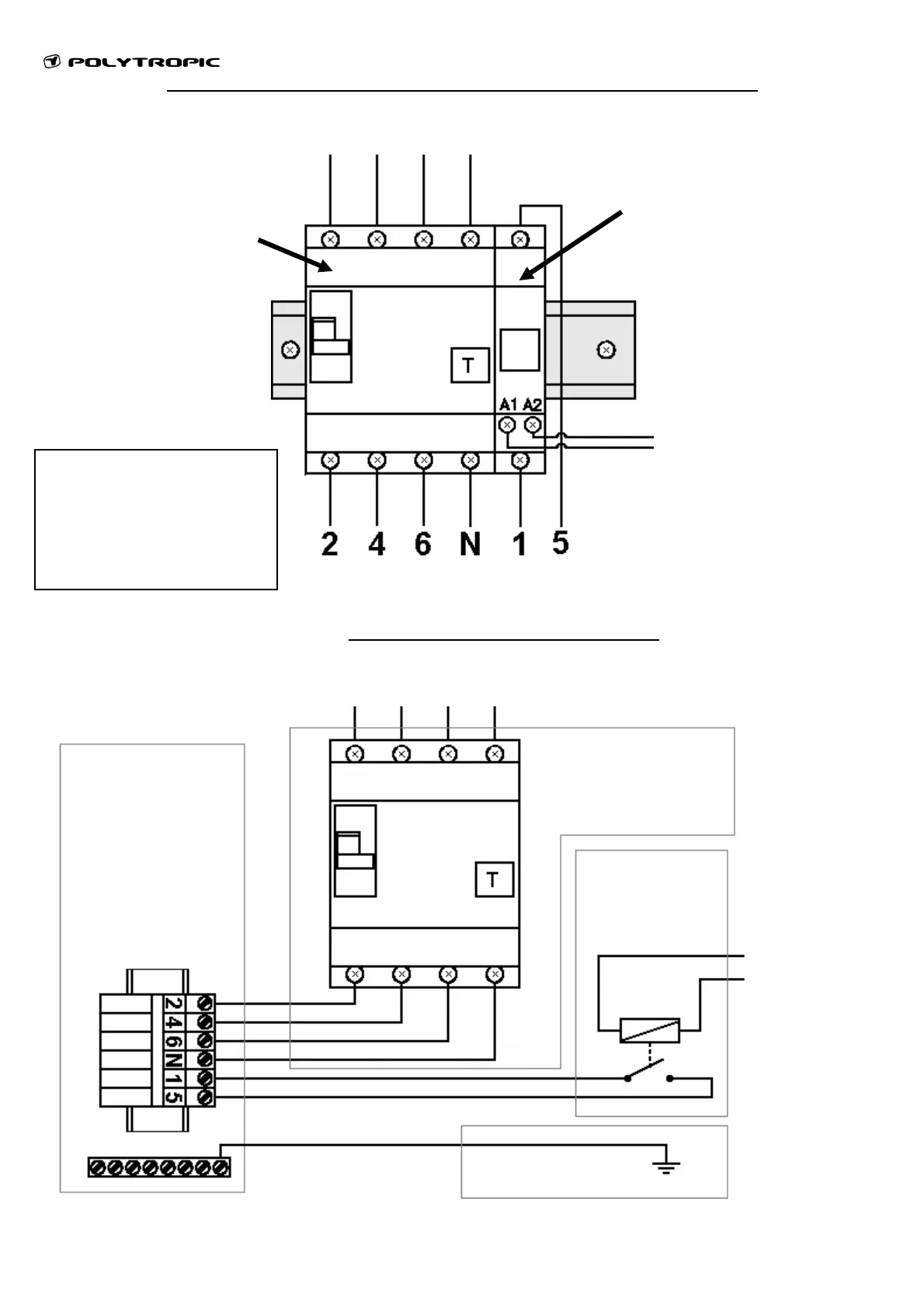

Conexión eléctrica de la PAC trifásica en el cuadro de la piscina
Esquema explicativo de conexión
Alimentación eléctrica de
la bomba de calor
Contactor
controlado por
el temporizador
de la piscina
Bomba de calor conexión eléctrica
Alimentación 400V
Panel de
conexión de la
piscina
Protección de
línea
Interruptor
normalmente
abierto
Tierra general
Alimentación
230V
de la bomba
de filtración
Protección y
disyuntor de
corriente residual.
Alimentación
230V
de la bomba
de filtración
Un estuche que
contiene todos estos
elementos es opcional
y está disponible bajo
demanda.
