Pool Technologie Poolsquad Pro - Salz; Temperatur Sensor

AUTOSALT®/POOLSQUAD®/POOLSQUAD® AMPERO/PRO - PAPI004082 – FR/EN/ES/DE - Rev.03.16
7

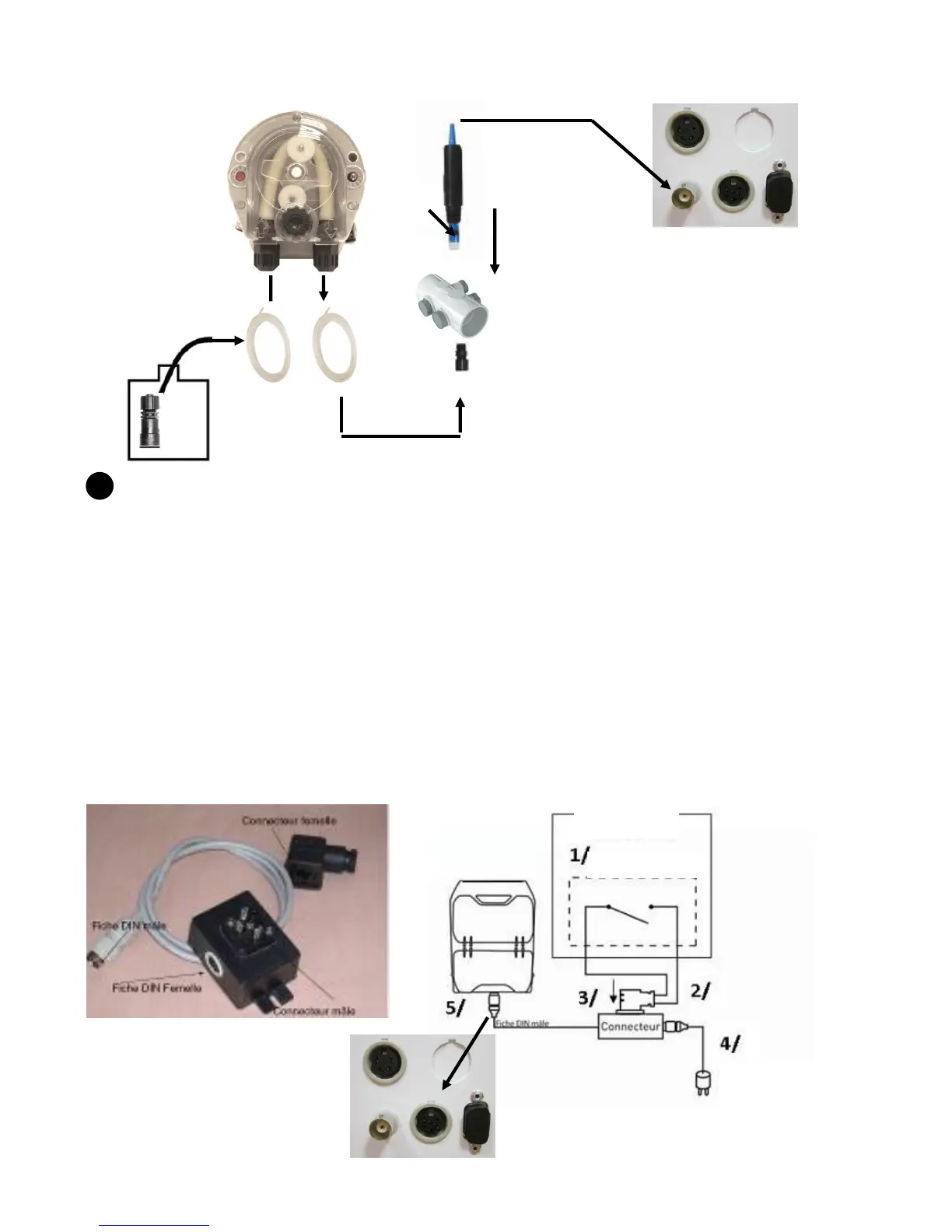

ANSCHLUSS AN EINEN AUTOMATISCHEN SCHWIMMBAD ABDECKUNG
(Kabel : Option – Ref : OPT04POO001 )
1/ In der Pool-Abdeckung Schaltkasten suchen Sie das Ende der Lauf-Schalter (ohne Anschlüsse). Manche
Pool-Abdeckung Hersteller spezifisch identifizieren Sie diesen Schalter für den Anschluss von Salz Elektrolyse
gerät.
2/ Verbinden Sie mit einem elektrischen Kabel (Option – Ref : OPT04POO001) der trockene Kontakt des
Abdeckung ausgestatte im weiblichen Stecker: diesen zerlegen und die Fäden(Söhne) an die 2
entgegengesetzten Grenzsteine anschließen, Bemerkt 1 und 2
3/ Der weiblichen Stecker an den Stecker Männchen anschließen
4/ Der Sensor Salz / Temperatur an den Stecker DIN weiblicher anschließen
5/ Der Stecker DIN male an die Basis der Salzwasser Elektrolyse anschließen
7
1/
2/
3/
4/
5/
Salz/ Temperatur
Sensor
Trockener Kontakt
Abdeckung
Schaltkasten
