2. Description

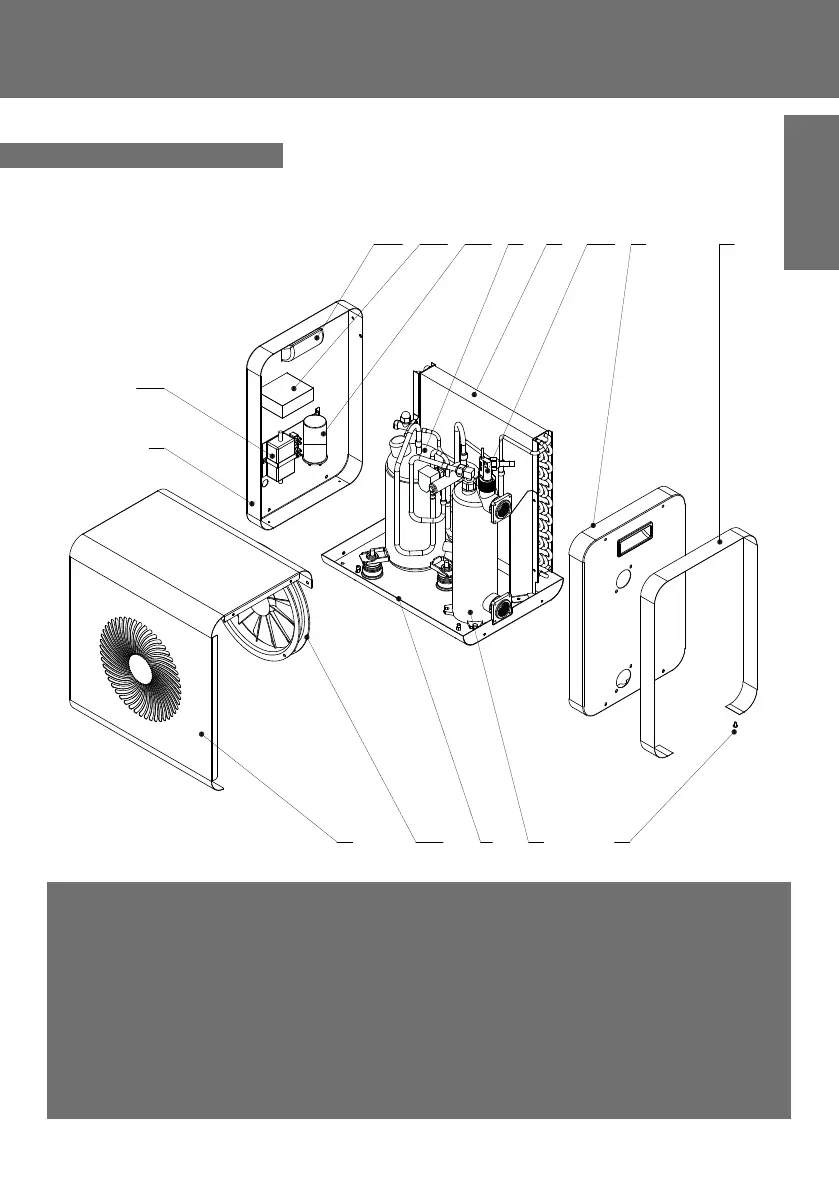

2.5 Vue éclatée
1. Châssis
2. Panneau gauche
3. Panneau droit
4. Panneau avant
5. Habillage
6. Vis M4
7. Compresseur
8. Évaporateur
9. Échangeur de chaleur
10. Capteur de débit
11. Condensateur électrique
12. Bornier électrique
13. Panneau de contrôle
14. Poignée
15. Moteur du ventilateur
