poolstar POOLEX PICO - Explosionsdarstellung

DE | 9
DE
2. Beschreibung

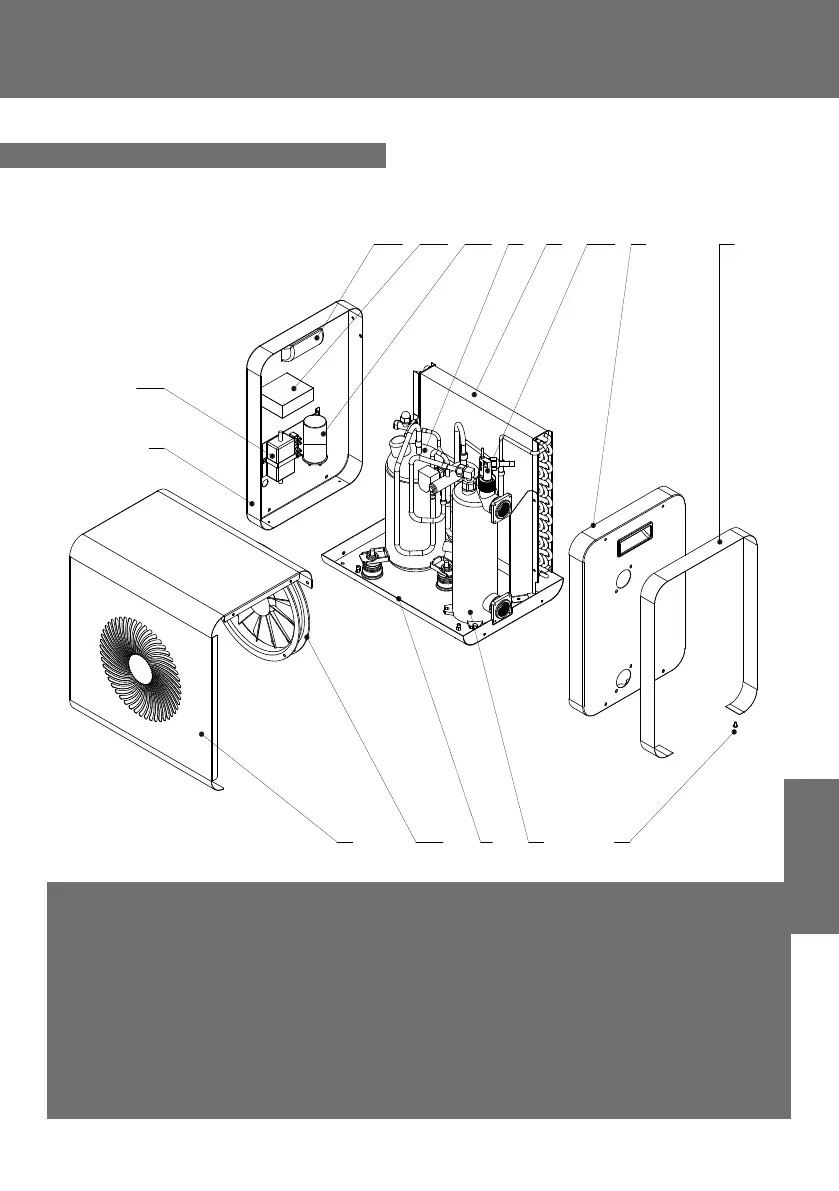

2.5 Explosionsdarstellung
14 13 11 7 8 10 3 5
115 9 64
2
12
1. Gestell
2. Abdeckplatte links
3. Abdeckplatte rechts
4. Frontplatte
5. Dekorativer Gürtel
6. Schrauben M4
7. Kompressor
8. Verdampfer
9. Wärmetauscher
10. Durchusssensor
11. Elektrischer Kondensator
12. Klemmleiste für Elektroanschluss
13. Bedienfeld
14. Gri󰀨
15. Ventilator-Motor
