2. Descrizione

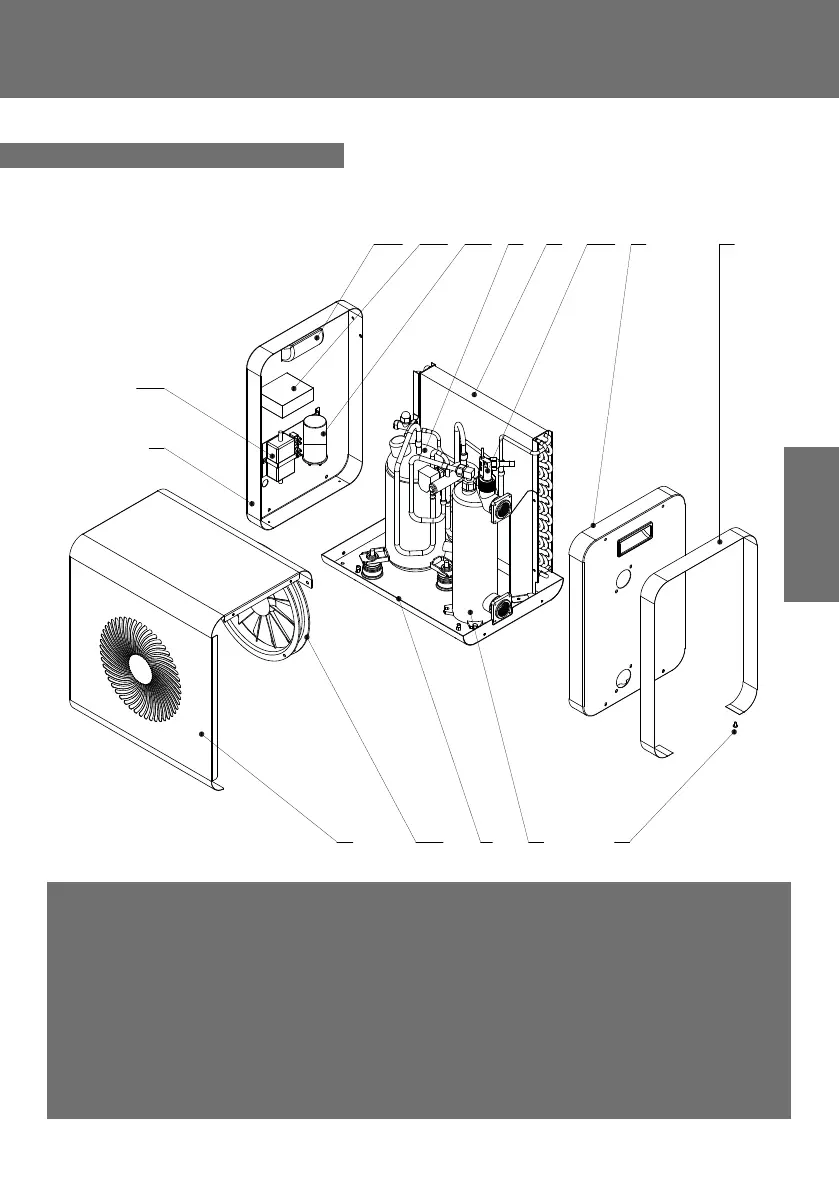

2.5 Disegno esploso
14 13 11 7 8 10 3 5
115 9 64
2
12
1. Telaio
2. Pannello sinistro
3. Pannello destro
4. Pannello anteriore
5. Cintura decorativa
6. viti M4
7. Compressore
8. Evaporatore
9. Scambiatore di calore
10. Sensore di usso
11. Condensatore elettrico
12. Morsettiera
13. Pannello di controllo
14. Maniglia
15. Motore del ventilatore
