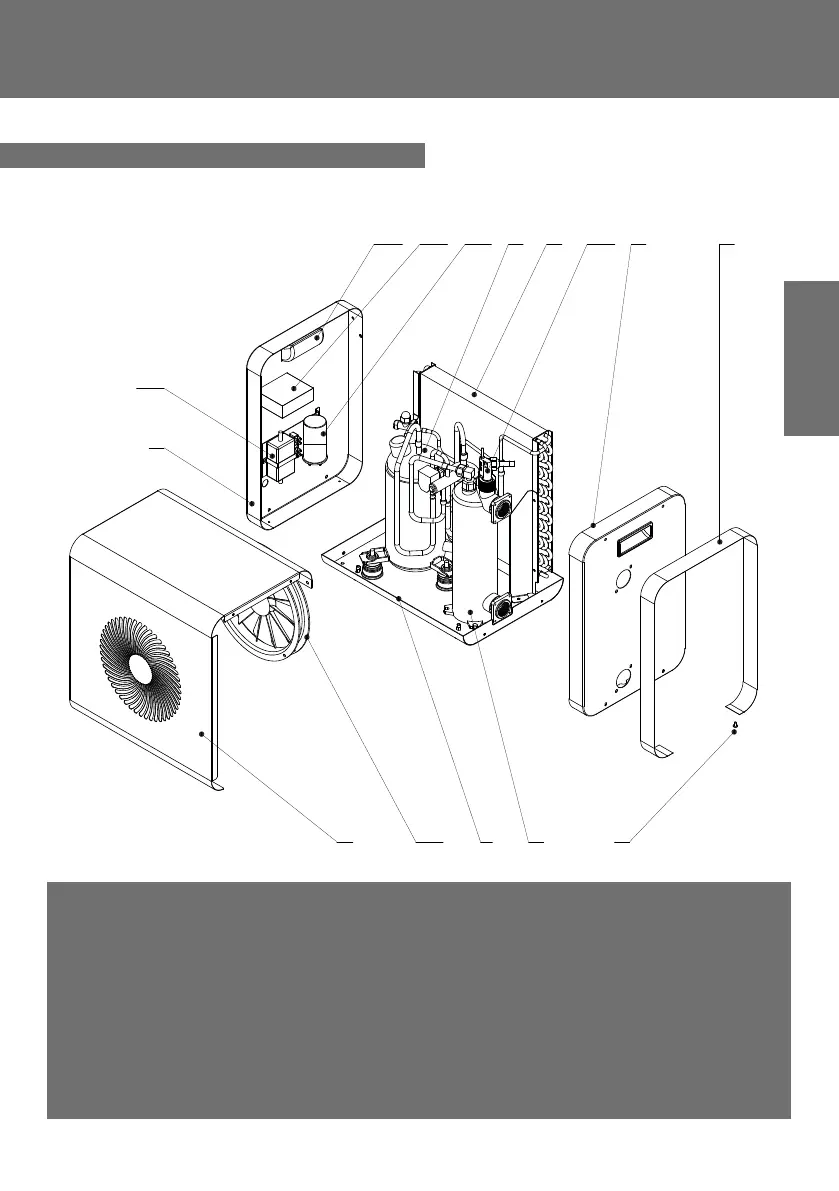

2. Descripción
2.5 Dimensiones de la unidad
14 13 11 7 8 10 3 5
115 9 64
2
12
1. Chasis
2. Panel izquierdo
3. Panel derecho
4. Panel frontal
5. Cinturón decorativo
6. Empulgueras M4
7. Compresor
8. Evaporador
9. Intercambiador de calor
10. Sensor de ujo
11. Condensador electrico
12. Bloque de terminales eléctricas
13. Panel de control
14. Asa
15. Motor del ventilador
