Anhang: Fundamentbefestigungskit Hilti
Anhang: Fundamentbefestigungskit Hilti
Hilti HVA: HVU M12x110 + HAS-R M12x110/168

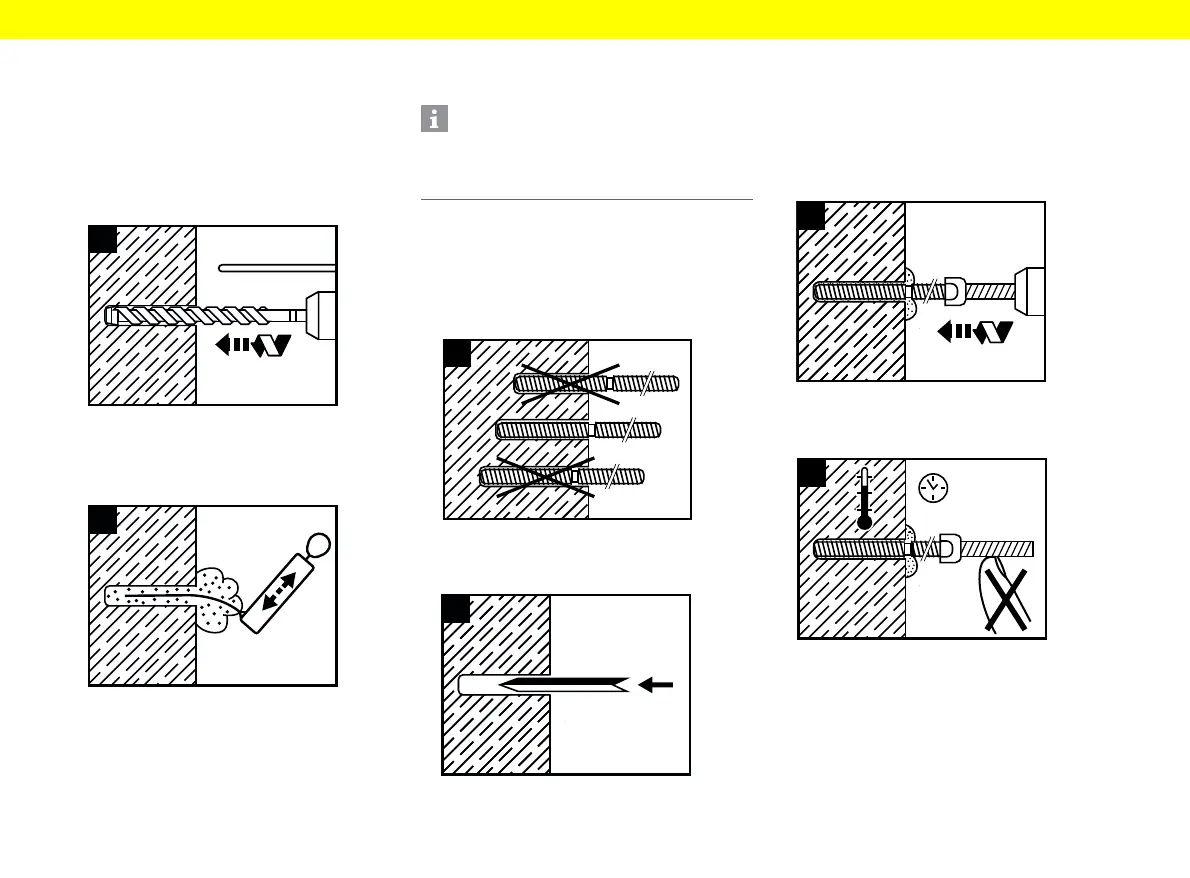

Montageanweisung
1. Bohrloch mit Bohrhammer erstellen:
– Durchmesser: 14 mm
–Bohrtiefe: 110mm
TIP: Hilti-Hohlbohrer TE-CD oder TE-YD mit Hilti-
Staubsaugeranschluss verwenden.
2. Bohrloch reinigen: Groben Staub ausblasen, bis
die rückströmende Luft staubfrei ist.
– Mit Handpumpe: Bohrloch mindestens 4-mal
mit der Hilti-Ausblaspumpe vom Bohrloch-
grund ausblasen.
– Druckluftreinigung (CAC): Bohrloch 2-mal
vom Bohrlochgrund über die gesamte Länge
mit ölfreier Druckluft (min. 6 bar bei 6 m
3
/h;
falls notwendig mit Verlängerung) ausblasen.
3. Korrekte Bohrlochtiefe von 110 mm mit Hilfe der
Markierung an der Ankerstange überprüfen:
– Das Bohrloch darf nicht tiefer als die
Setztiefe sein.
– Bei zu geringer Setztiefe Bohrloch tiefer
bohren.
4. Hilti-HVU-Mörtelpatrone (inkl. Folienbeutel)
vollständig in das Bohrloch einschieben.
5. Ankerstange mit Setzwerkzeug unter mäßigem
Druck mit eingeschaltetem Schlagwerk in die
Mörtelpatrone eindrehen (250 – 1000 U/min).
Bei Erreichen der markierten Setztiefe,
Bohrhammer abschalten.
6. Während der Aushärtezeit t
rel
die Ankerstange
nicht bewegen.
1
2
4x
Information
Vor dem Setzen des Dübels muss das Bohrloch frei
von Bohrmehl und Verunreinigungen sein.
Schlechte Bohrlochreinigung = geringe Traglasten
3
14
HVU
15
HAS
HIS
16
t
rel
