Porsche E-Performance - Lieferumfang; Montage

4
Lieferumfang
Lieferumfang
– Porsche E-Performance Standhalterung kompakt
inkl. Fundamentbefestigungskit
– 2 Schlüssel für die Frontblende
– Länderspezifische Steckeradapter für Lade-
steckeraufnahme (siehe Abb. 1, Pos. 7)
– Installationsanleitung
Teileübersicht
1. Verriegelung für Frontblende
2. Bedieneinheit (Porsche Mobile Charger)
3. Industriesteckdose
4. Fundamentbefestigung
5. Frontblende
6. Schloss
7. Ladesteckeraufnahme
8. Ladekabel (Porsche Mobile Charger)
9. Stromanschlusskabel (länderspezifisches
Zubehör)

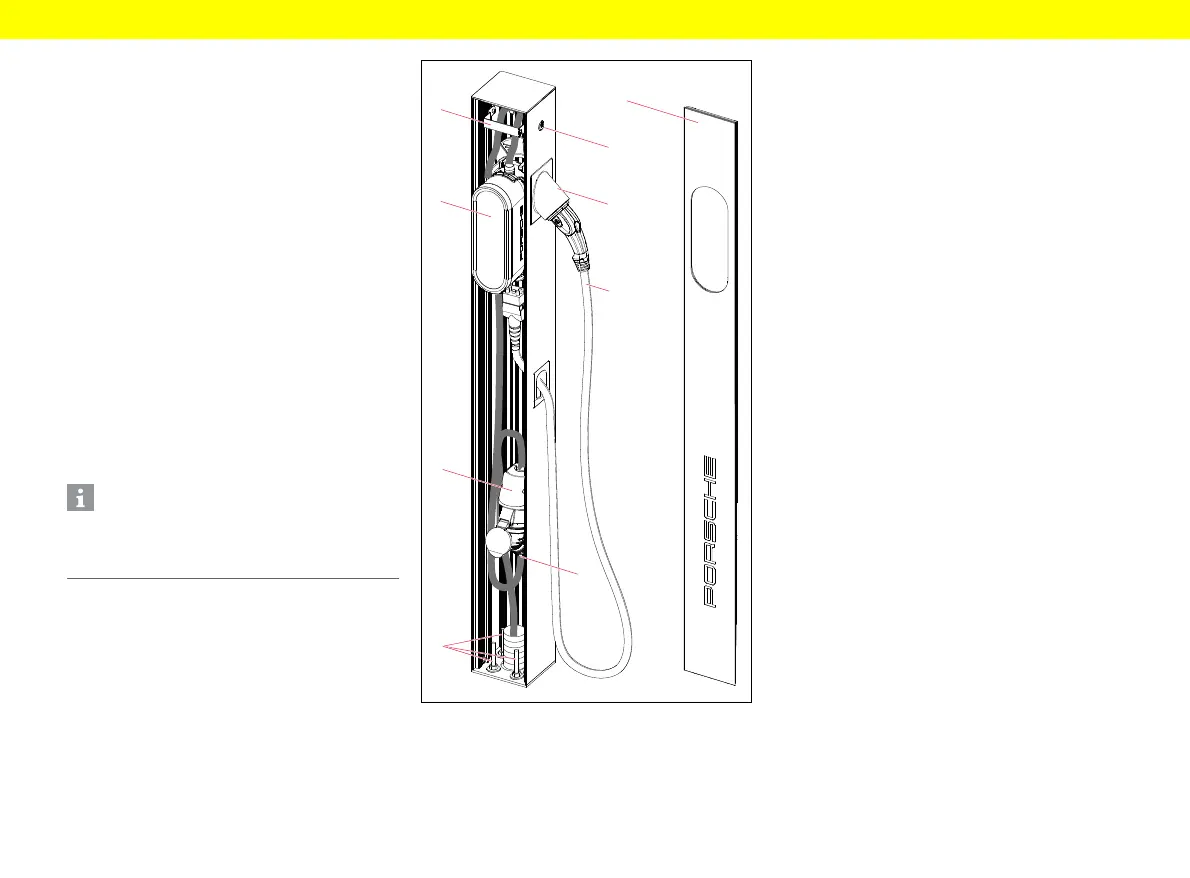

Abb. 1: Teileübersicht
Montage
Benötigtes Zubehör
Folgende Komponenten sind nicht im Lieferumfang
enthalten und müssen nach den länderspezifischen
Vorgaben lokal bezogen werden (siehe Infrastruktur-
anschluss Porsche Universalladegerät (AC)):
– Bedieneinheit: Porsche Mobile Charger Connect
– Ladekabel
– Stromanschlusskabel: Planung der Leitungs-
länge und nach den länderspezifischen Vorgaben
durch eine Elektrofachkraft
– Industriesteckdose für Wandmontage im
Außenbereich (passend zum Bedienteil):
– PCE-Steckdose (EU) nach IEC 60309
– Nennstromstärke 32 A
– Schutzklasse min. IP54
– Leerrohr ø 63 mm (Kunststoff-Wellrohr DIN EN
61386-22, Mindestdruckfestigkeit 750 N)
– Fundament (bauseits oder entsprechend der
folgenden Beschreibung)
Benötigtes Werkzeug
– Innensechskantschlüssel SW 4
– Innensechskantschlüssel SW 5
– Innentorxschlüssel TX20
– Ring-Maulschlüssel SW 19 oder Drehmoment-
schlüssel
– Schlitz-/Kreuzschlitzschraubendreher
Wahl des Montageorts
▶ Nationale Normen und Vorschriften beachten.
▶ Falls notwendig muss zum Schutz der Standhal-
terung ein Anfahrschutz installiert werden, z. B.
bei Aufbau an einem anfahrgefährdeten Standort
wie einer Straße ohne bestehende Hindernisse.
Information
Das länderspezifische Stromanschlusskabel muss
zusätzlich erworben werden. Ihr Porsche Händler
berät Sie gern.
