Annexe : kit de fixation à la fondation Hilti
EN
ES
IT
JP
KO
NL
PTB
RU
ZH
ZHT
DE
FR
Annexe : kit de fixation
à la fondation Hilti
Hilti HVA : HVU M12x110 + HAS-R M12x110/168

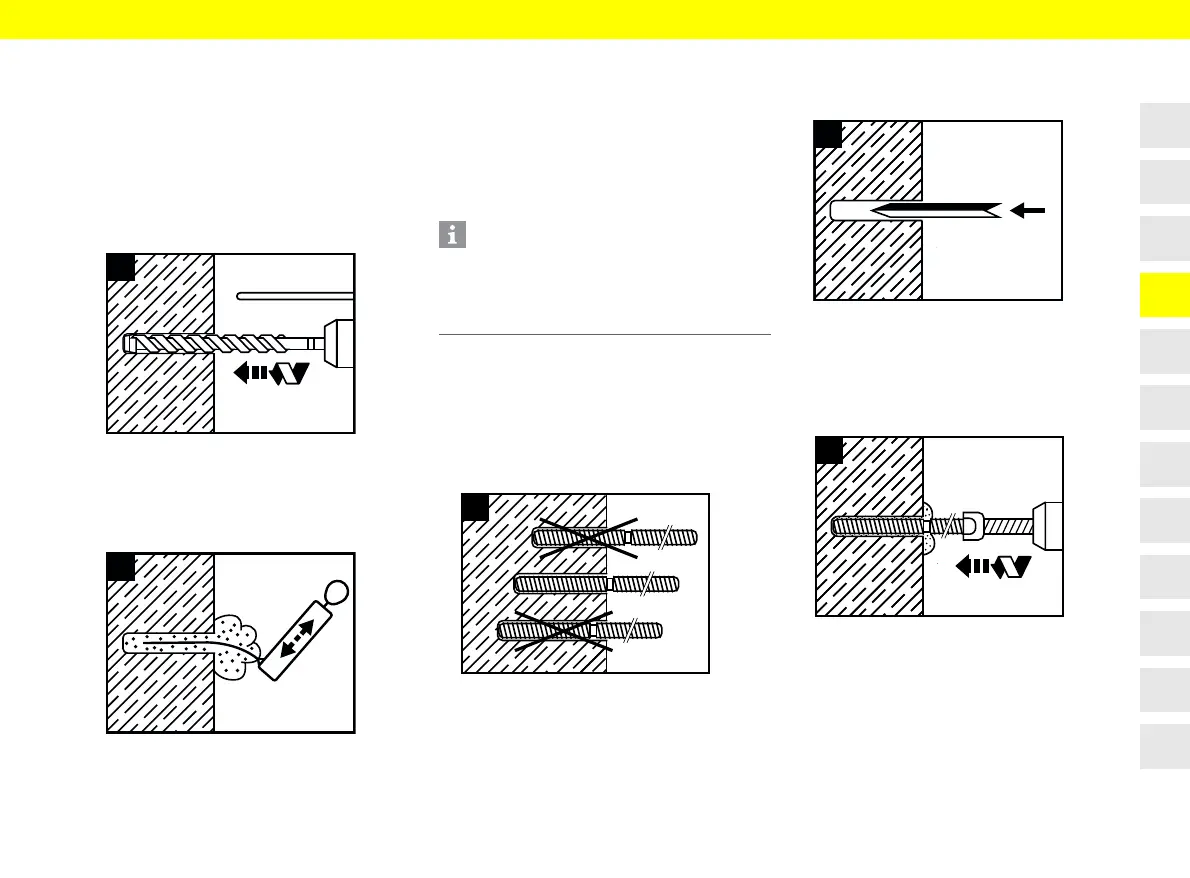

Instructions de montage
1. Réaliser un trou avec un marteau perforateur :
– Diamètre : 14 mm
– Profondeur de perçage : 110 mm
Conseil : utiliser des mèches creuses Hilti TE-CD
ou TE-YD avec un raccord d’aspirateur Hilti.
2. Nettoyer le trou de perçage : souffler les grosses
poussières jusqu’à ce que l’air qui revient soit
exempt de poussières.
– Avec une pompe à main : souffler le trou
de perçage au moins 4 fois avec la pompe
de soufflage Hilti à partir du fond du trou.
– Nettoyage à l’air comprimé (CAC) : souffler le
trou de perçage 2 fois depuis le fond du trou
et sur toute la longueur avec de l’air comprimé
exempt d’huile (min. 6 bar à 6 m
3
/h ; utiliser
une rallonge si nécessaire).
3. Vérifier que le trou de perçage présente
la profondeur correcte de 110 mm à l’aide
du repère sur la tige d’ancrage :
– Le trou de perçage ne doit pas être plus
profond que la profondeur d’insertion.
– Si la profondeur d’insertion est trop faible,
percer le trou plus profondément.
4. Introduire complètement la capsule chimique
Hilti HVU (y compris le sachet en plastique)
dans le trou de perçage.
5. Visser la tige d’ancrage avec l’outil de pose dans
la capsule chimique en exerçant une pression
modérée avec le mécanisme de percussion
enclenché (250 - 1000 tr/min).
Lorsque la profondeur d’insertion marquée est
atteinte, arrêter le marteau perforateur.
1
2
4x
Information
Avant de poser la cheville, le trou de perçage doit être
exempt de poussière de perçage et d’impuretés.
Mauvais nettoyage du trou de perçage = faibles
capacités de charge
