▶ Die Standhalterung in einem regengeschützten
Bereich und auf festem Untergrund montieren.
Orte mit direkter Sonneneinstrahlung meiden.
▶ Die Standhalterung bei Verwendung des 2,5 m
langen Fahrzeugkabels möglichst nah am
Fahrzeug installieren. Dabei die bevorzugte
Parkposition und Fahrzeugausrichtung berück-
sichtigen.
▶ Die Standhalterung nicht montieren:
– in explosionsgefährdeten Bereichen
– im Bereich von Rettungs- oder Laufwegen
(das Kabel darf auch keine Rettungs- oder
Laufwege kreuzen)
– an Orten mit direktem Strahlwasser
(z. B. durch Hochdruckreiniger oder Garten-
bewässerung)
– unter hängenden Gegenständen
– in Ställen, Stallanlagen und Orten an denen
Ammoniakgase auftreten
Empfohlene Montagereihenfolge
1. Fundament (mit Leerrohr und Ankerstangen)
vorbereiten.
2. Kabel von der Netztrenneinrichtung zum Funda-
ment verlegen.
3. Standhalterung montieren.
4. Spannungsversorgung durch eine qualifizierte
Elektrofachkraft installieren lassen.
Fundament vorbereiten
▶ Für eine sichere Befestigung: Vor der Montage
die Fundamentbeschaffenheit prüfen!
Falls bereits ein tragfähiger Untergrund entspre-
chend der statischen Berechnung mit einer geeig-
neten Möglichkeit der Leitungszuführung besteht,
muss kein separates Fundament erstellt werden.
Die Standhalterung kann in diesem Fall direkt auf
den bestehenden Untergrund montiert werden.
Montage auf bestehenden
Untergrund
1. Bohrlöcher an der Kabeldurchführung auf dem
Boden anzeichnen.
2. Befestigungslöcher ø 14 mm bohren und Funda-
mentbefestigungskit entsprechend der Produkt-
anleitung einsetzen.

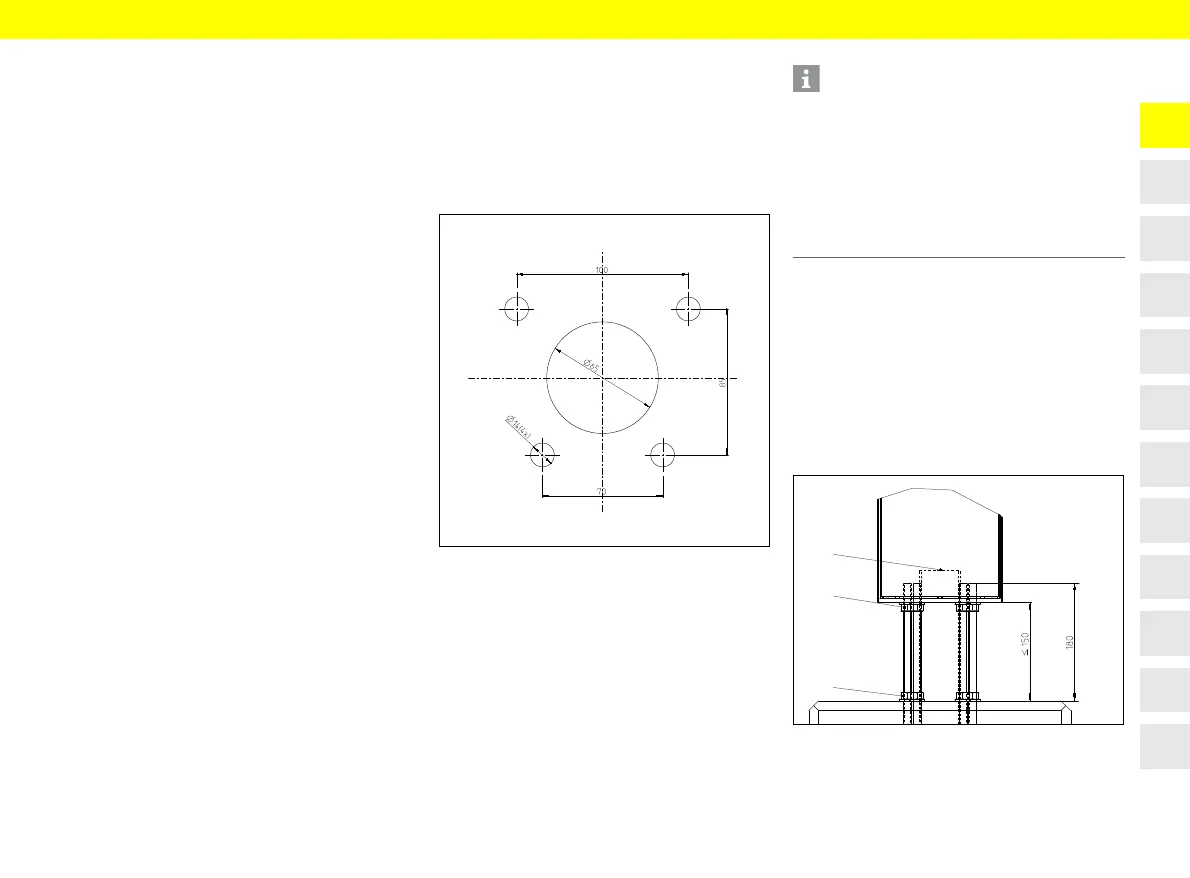

Abb. 2: Bohrmaße
Standhalterung montieren
▶ Das Fundament bauseits fachgerecht herstellen.
Befestigung z. B. mit HILTI HVA (siehe Anhang:
Fundamentbefestigungskit Hilti auf Seite 10) oder
vergleichbar.
Abstandsmontage vorbereiten
1. Ankerstangen mit vier Scheiben A13 und vier
Sechskantmuttern M12 mit dem Fundament
verspannen. Max. Anzugsdrehmoment: 40 Nm.
2. Mit Hilfe von vier Sechskantmuttern M12 und
Scheiben A13 die gewünschte Höhe zwischen
30 mm und 150 mm einstellen.
3. Leerrohr: Überstand mindestens 250 mm über
dem Fundament.
Abb. 3: Abstandsmontage
Information
Die Standhalterung wird in der Regel direkt (ohne
Abstand) auf den fertigen Stahlbeton-Untergrund
mit Bodenbelag (z. B. Pflaster, Teer etc.) montiert
(siehe Abb. 7).
Wenn der Bodenbelag nachträglich fertiggestellt
werden soll, ist eine Abstandsmontage möglich,
um die Standhalterung vorab über dem geplanten
Bodenbelag zu montieren (siehe Abb. 3).
