Montage
Montage auf bauseits zu
erstellenden Untergrund/
Fundament

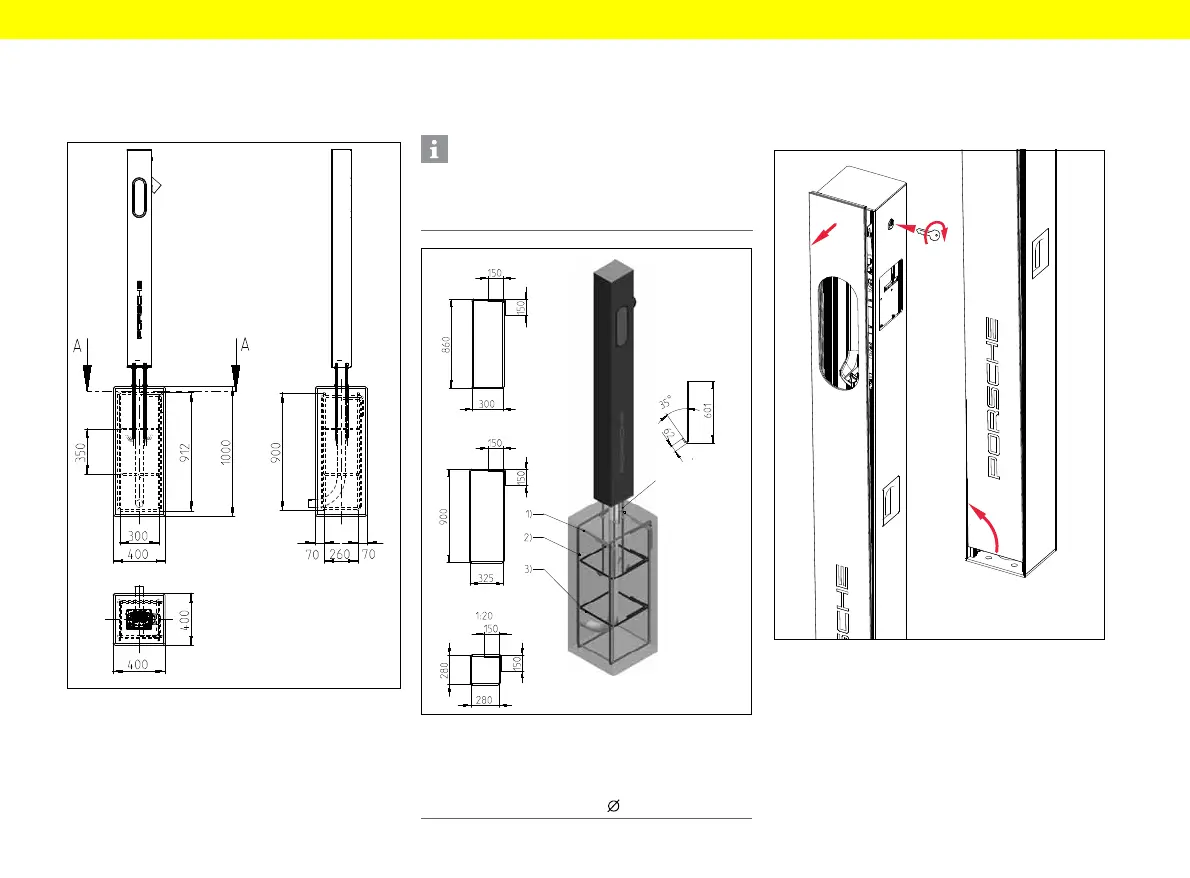

Abb. 4: Fundament Abmessungen
▶ Maßangaben für Ankerstangen siehe Abb. 2.
Fundament Bewehrungsplan
Nachfolgend ist die Abstandsmontage dargestellt.
Die Montage kann auch bodenbündig erfolgen.
Abb. 5: Fundament Bewehrungsplan
Standhalterung entriegeln
1. Frontblende mit dem Schlüssel entriegeln.
2. Frontblende vorsichtig nach vorne kippen und
nach oben aus dem Grundgestell heben.
Abb. 6: Standhalterung öffnen
Information
Die Herstellung des Fundaments entsprechend dem
Fundament Bewehrungsplan erfordert bautechni-
sche Fachkenntnisse.
1 Bügel 1 (2x) 2 Bügel 2 (3x) 3 Bügel 3 (2x)
4 Ankerstange (4x), Gewinde M12, Güte 8,8–10,9
5 Beton: C 25/30 XF1 XC2
Betonstahl: BST 500 S, Draht :10 mm
