26
Montaje
Preparación del montaje con
separación
1. Fije las varillas de anclaje a los cimientos con
cuatro arandelas A13 y cuatro tuercas
hexagonales M12. Par de apriete máximo:
40 Nm.
2. Con ayuda de cuatro tuercas hexagonales M12
y arandelas A13, ajuste la altura deseada entre
30 mm y 150 mm.
3. Tubo hueco: debe sobresalir de los cimientos
250 mm como mínimo.

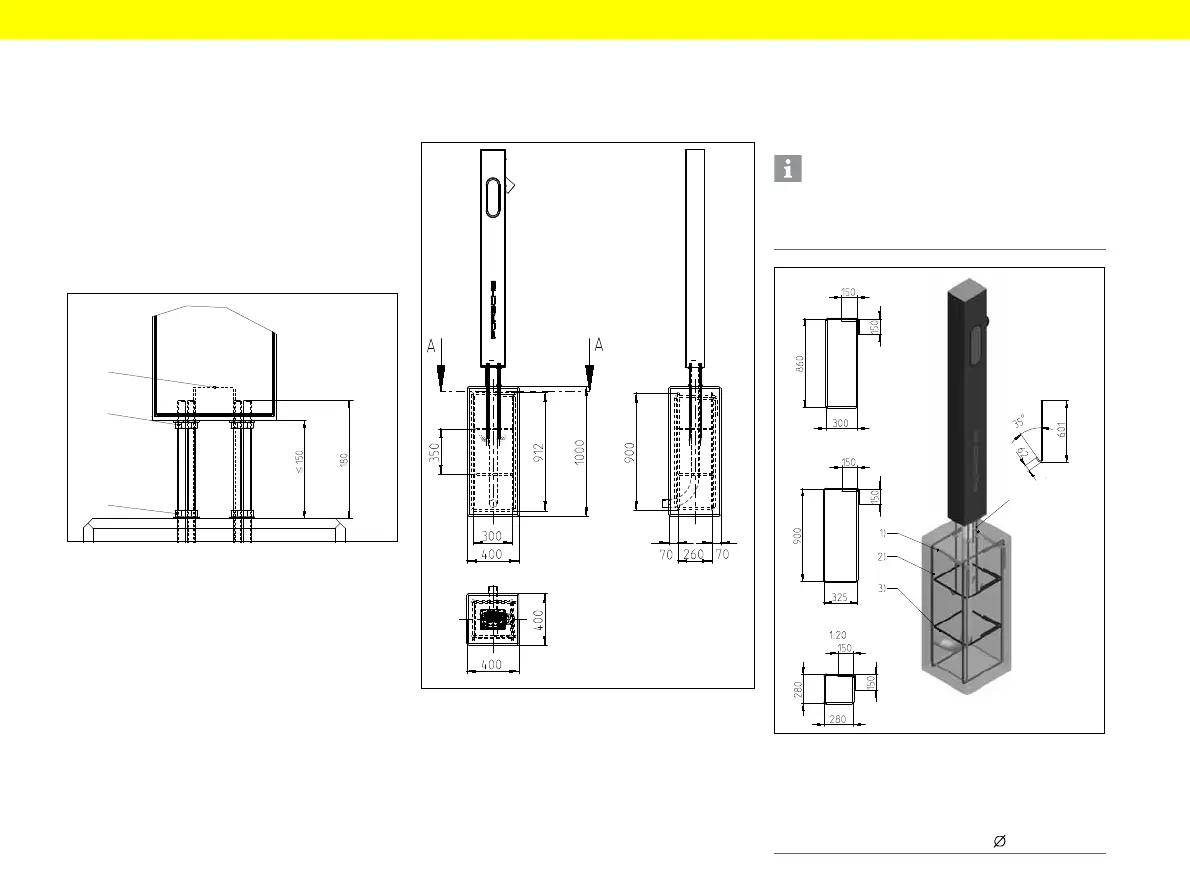

Fig. 3: Montaje con separación
Montaje en la superficie
o los cimientos que se construirán
in situ
Fig. 4: Medidas de los cimientos
▶ Para indicaciones de medidas para varillas
de anclaje véase la fig. 2.
Plano de armadura de los cimientos
A continuación se muestra el montaje con
separación. El montaje también se puede realizar
aras del suelo.
Fig. 5: Plano de armadura de los cimientos
Información
La construcción de los cimientos de conformidad con
el plano de armadura de los cimientos requiere
conocimientos técnicos de construcción.
1 Estribo 1
(2 uds.)
2 Estribo 2
(3 uds.)
3 Estribo 3
(2 uds.)
4 Varilla de anclaje (4 uds.), rosca M12, calidad 8,8-10,9
5 Hormigón: C 25/30 XF1 XC2
Acero corrugado: BST 500 S, varilla :10 mm
